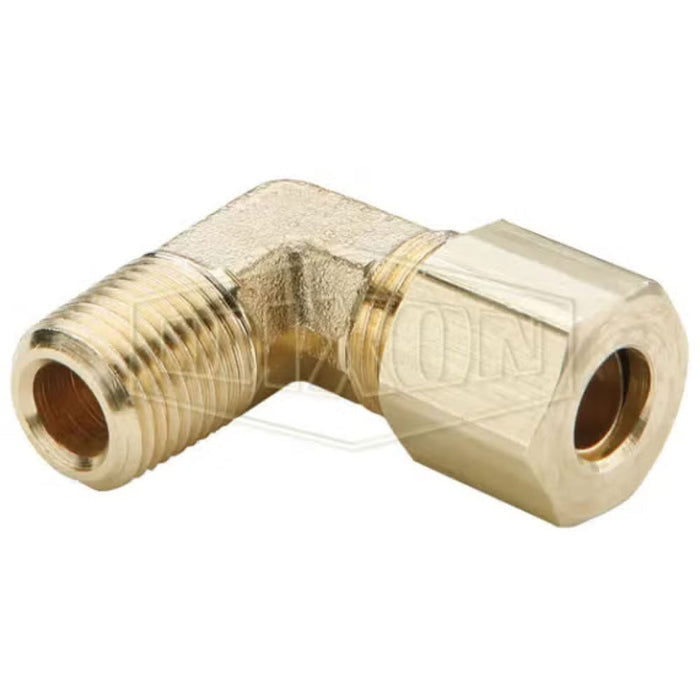

Conexiones de Compresión Dixon SKU 169C-0404 – Codo 90° Macho en Latón para Sistemas Hidráulicos

Codo 90° Macho en Latón para Sistemas Hidráulicos de Conexiones de Compresión Dixon, SKU 169C-0404, una solución robusta y confiable para tus necesidades hidráulicas. Fabricado en latón de alta calidad, este codo ofrece una resistencia excepcional a la corrosión y una durabilidad que garantiza un rendimiento óptimo en condiciones exigentes. Con una medida de tubo de 1/4" y una rosca de 1/4" 7/16"-24, este accesorio es ideal para sistemas que operan a presiones de hasta 300 PSI y en un rango de temperatura de -65°F a 250°F (-54°C a 121°C). Su diseño recto y su fácil instalación lo convierten en una opción práctica para cualquier proyecto industrial. No comprometas la calidad de tus conexiones hidráulicas; adquiere el Codo 90° Macho en Latón de Dixon en Suminregio Industrial y asegura la eficiencia de tu sistema.

Aplicaciones
Para usar con tubing de cobre, aluminio y termoplástico Parflex
Fabricado para la presión de conexión del tubing sea media o baja, cuando la vibración en exceso o el movimiento no se involucren
Instalación
No requiere de soldaduras u otro tipo de preparación para ensamblar
Desliza la tuerca, luego la manga en el tubing. La rosca del extremo de la tuerca debe estar hacia afuera
Inserte el tubing dentro de la conexión. Asegúrese que el tubing siente en el fondo del hombro de la conexión
Ensamble la tuerca al cuerpo y apriete con la mano. Apriete según indica la tabla debajo
Nota
La temperatura y el tipo de tubería utilizada son factores importantes en los rangos de presión de trabajo. Clasificación de presión dada a 73°F (23°C). Para tubos termoplásticos, consulte las recomendaciones del fabricante para conocer el rango de presión.
Rango de temperatura dado para uso de tubing suave de metales. Para tubing de termoplástico vea la recomendación del fabricante
Notas de Seguridad
No recomendado para tubing de acero o servicio para gas

Especificaciones
Listado Underwriter´s Laboratories (UL) para aplicaciones de líquidos inflamables
SAE J-512
ASA
Referencia SAE 060103 BA
