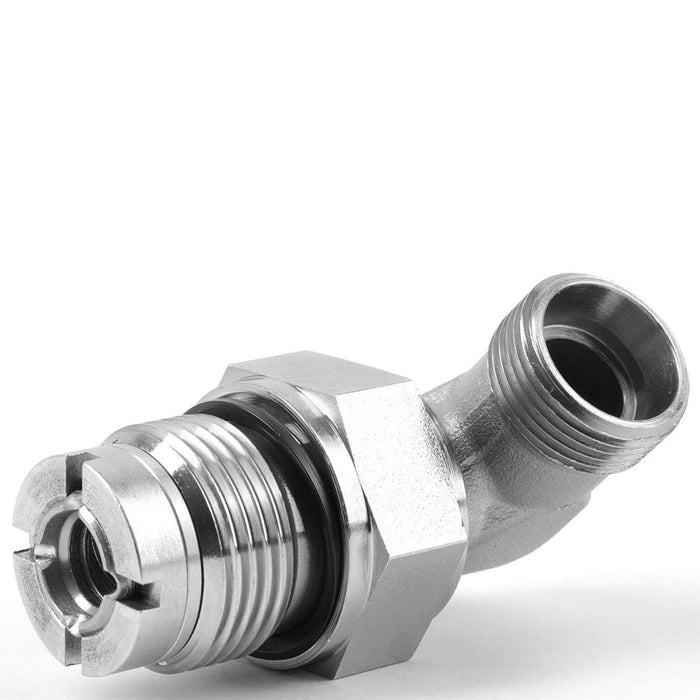

Conector Parker DVWE08SMCF — Ermeto Giratorio DIN

Conector Parker DVWE08SMCF — Ermeto Giratorio DIN

SKU DVWE08SMCF
$ 5,600.20 MXN - $ 5,600.20 MXN
$ 5,600.20 MXN
$ 5,600.20 MXN - $ 5,600.20 MXN
$ 5,600.20 MXN
Disponibilidad:
Sobre pedido
Descripción

Los conectores giratorios Ermeto DIN con cojinete liso de Parker están diseñados para partes de máquinas que rotan lentamente, oscilan o se mueven, disponibles hasta 40 bar (serie L) o hasta 100 bar (serie S), siendo ideales para prevenir torsión en mangueras.

Estos conectores giratorios son fundamentales en maquinaria de plantas químicas, equipos de ingeniería industrial, plantas de energía, sistemas de almacenamiento de cables, grúas industriales y maquinaria que requiere movimiento rotatorio continuo sin comprometer las conexiones hidráulicas.

Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.

Características y Beneficios

  • Evitan torsión de mangueras mejorando el ciclo de vida del producto
  • Serie L para tubos O.D. 6 a 35 mm, presión de trabajo 40 bar
  • Serie S para tubos O.D. 6 a 38 mm, presión de trabajo 100 bar
  • Conexión de tubo según DIN 2353, ISO 8434-1
  • conector macho con rosca métrica y rosca BSP
  • Sellado por sellos Eolastic
  • Rango de temperatura: NBR -35°C a +100°C, FKM -25°C a +120°C

Aplicaciones

  • Conexión de punto fijo a parte de máquina rotatoria vía mangueras
  • Industrias químicas y procesamiento
  • Plantas de energía y generación
  • Sistemas de almacenamiento de cables
  • Maquinaria industrial con movimiento rotatorio
  • Equipos de ingeniería de plantas

Especificaciones Técnicas

Especificación Valor
Marca EO/Ermeto
División Alta presión Connectors Europe Division
Tecnología Fluid & Gas Handling
Industria Agriculture, Automotive, Construction, Industrial Manufacturing Equipment, Marine, Material Handling, Transportation
Aplicación Chemical Transfer, Combustible Transfer, Hidráulicos, Mobile Equipment, Oilfield, Packaging
Tipo de productos Hidráulico DIN Fittings
Estilo de productos Stud Fitting, Rotary
Serie del producto EO Heavy
Configuración Tubo a Puerto
Presión de trabajo máxima 100 bar
Forma Codo 90°
Tipo de conexión 1 Macho, 24° Cone
Tamaño de la conexión 1 8 mm Tubo O.D.
Tipo de conexión 2 Macho, Metric
Tamaño de la conexión 2 M14x1.5 mm Thread

Preguntas Frecuentes

¿De qué material está hecho el DVWE08SMCF?

El cuerpo del DVWE08SMCF está fabricado en Acero.

¿Qué tipo de conexión tiene el DVWE08SMCF?

El DVWE08SMCF cuenta con conexión tipo Macho.

¿Con qué normas cumple el DVWE08SMCF?

El DVWE08SMCF cumple con la norma DIN.

¿Qué tamaño de conexión tiene el DVWE08SMCF?

El DVWE08SMCF tiene un tamaño de conexión de 8 mm Tubo O.D..

¿Cuál es el rango de temperatura del DVWE08SMCF?

El DVWE08SMCF opera en un rango de temperatura de -40 °F a 572 °F.

Documentación Técnica

Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker DVWE-M · EO/EO-2 DIN 2353 (Acero)

Conector rotativo de cojinete plano (plain bearing rotary) codo 90° DVWE-M: une un tubo con extremo cono 24° EO/EO-2 (ISO 8434-1 / DIN 2353) a un puerto métrico paralelo con sello ED Eolastic según DIN 3852; en el catálogo Parker 4300 figura como 'Plain Bearing Rotary Elbow 24° Flareless / Metric Parallel with EOlastic Seal' (pág. D84). Según la Sección D del 4300 estos racores compactos y libres de mantenimiento se usan para conectar un punto fijo a una parte de máquina giratoria, oscilante o móvil mediante tubo o manguera, evitando la torsión axial; aptos para aceites hidráulicos y lubricantes de base mineral, no para agua ni gases; rango nominal de temperatura -35 °C a +100 °C. Cubre las series L (6 a 35 mm) y S (6 a 38 mm). Versión en acero zincado libre de Cr(VI) (sufijo CF); PN por medida según la tabla del catálogo Parker 4300 (Sección D): 40 bar en serie L y 100 bar en serie S. Cotas según el dibujo del catálogo: Dim. A = L1, Dim. B = L2, Dim. E = L3; hexágono = S1; S2 es el hexágono de la tuerca y S3 el tercer hexágono acotado en el dibujo; la tabla trae además L5, L6 y L7 (codo), DN y D3. Regla de sufijos de esta página: la tabla lista el cuerpo DVWE…OMD (sin tuerca ni anillo, sello NBR estándar), ejemplo DVWE06LMOMDCF; con sello FKM se pide con sufijo VITCF (DVWE06LMOMDVITCF, misma PN); completo con tuerca y anillo progresivo se pide sin OMD y con tuerca funcional EO-2 se añade Z antes de la serie, según las páginas D11–D12. Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker DVWE-M · EO/EO-2 DIN 2353 (Acero) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
DVWE06LMOMDCF M14x1.5 6 mm 19 mm 12.0 mm 19 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE08LMOMDCF M14x1.5 8 mm 21 mm 14.0 mm 19 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE10LMOMDCF M18x1.5 10 mm 22 mm 15.0 mm 24 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE12LMOMDCF M22x1.5 12 mm 24 mm 17.0 mm 27 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE15LMOMDCF M27x2.0 15 mm 28 mm 21.0 mm 32 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE18LMOMDCF M33x2.0 18 mm 31 mm 23.5 mm 41 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE22LMOMDCF M33x2.0 22 mm 35 mm 27.5 mm 41 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE28LMOMDCF M42x2.0 28 mm 38 mm 30.5 mm 50 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE35LMOMDCF M48x2.0 35 mm 45 mm 34.5 mm 55 mm 40 bar (580 psi) Acero Cotizar Consultar
DVWE06SMOMDCF M14x1.5 6 mm 23 mm 16.0 mm 19 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE08SMOMDCF M14x1.5 8 mm 24 mm 17.0 mm 19 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE10SMOMDCF M18x1.5 10 mm 25 mm 17.5 mm 24 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE12SMOMDCF M22x1.5 12 mm 29 mm 21.5 mm 27 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE16SMOMDCF M27x2.0 16 mm 33 mm 24.5 mm 32 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE20SMOMDCF M33x2.0 20 mm 37 mm 26.5 mm 41 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE25SMOMDCF M33x2.0 25 mm 42 mm 30.0 mm 41 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE30SMOMDCF M42x2.0 30 mm 49 mm 35.5 mm 50 mm 100 bar (1450 psi) Acero Cotizar Consultar
DVWE38SMOMDCF M48x2.0 38 mm 57 mm 41.0 mm 55 mm 100 bar (1450 psi) Acero Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
