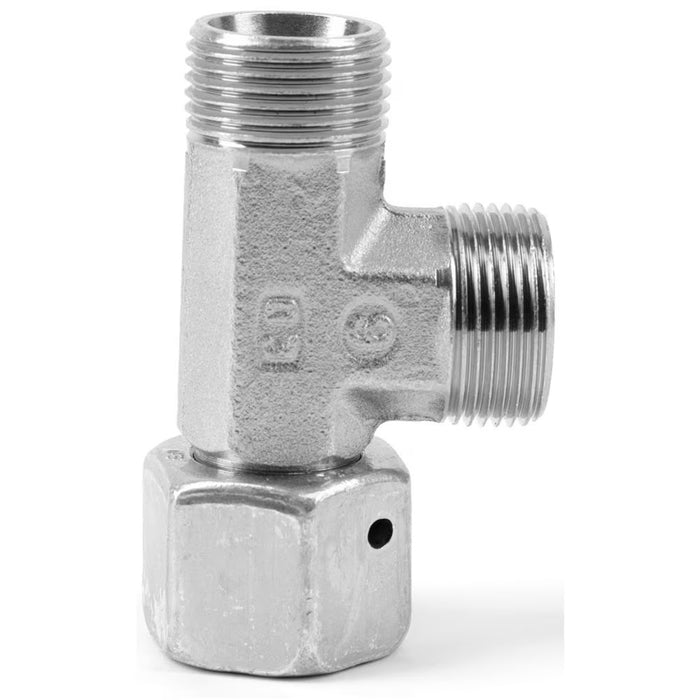

Conexión en Tee de Paso Ermeto Parker EL22LOMD71 Serie EO Light para Tubo 22 mm en Acero Inoxidable, Cono 24° (DIN)

Conexión en Tee de Paso Ermeto Parker EL22LOMD71 Serie EO Light para Tubo 22 mm en Acero Inoxidable

SKU EL22LOMD71
$ 4,926.81 MXN - $ 4,926.81 MXN
$ 4,926.81 MXN
$ 4,926.81 MXN - $ 4,926.81 MXN
$ 4,926.81 MXN
Descripción

La Conexión en Tee de Paso Ermeto Parker EL22LOMD71 de la Serie EO Light es la solución ideal para aplicaciones que requieren un manejo eficiente de fluidos y gases. Fabricada en acero inoxidable de alta calidad, esta conexión garantiza durabilidad y resistencia a la corrosión, lo que la hace perfecta para entornos exigentes como la agricultura, la automoción, la construcción y la industria marina. Con un diseño de forma de Tee y conexiones de 22 mm (O.D.) en cada extremo, esta pieza permite una instalación sencilla y segura, soportando presiones de hasta 160 bar. Además, su tecnología de sellado con O-Ring de FKM asegura un rendimiento óptimo en temperaturas extremas, desde -60 °C hasta 400 °C, lo que la convierte en una opción versátil para la transferencia de químicos, combustibles y fluidos hidráulicos. Asegúrate de equipar tu sistema con esta conexión de alta calidad y experimenta la diferencia en eficiencia y fiabilidad. Disponible en Suminregio Industrial.

La función principal de los conectores de tubo hidráulico de alta presión macho Ermeto DIN es conectar diferentes números de tubos y mangueras. Esta amplia gama de conectores está disponible en acero y en acero inoxidable.

La función principal de los conectores de tubo hidráulico de alta presión macho Ermeto DIN es conectar diferentes números de tubos o mangueras. Esta amplia gama de conectores, tipos GEO, GE-M-ED, GE-R-ED hasta GE-M, está disponible en versión de acero y de acero inoxidable. Dependiendo de la aplicación específica, estos conectores se pueden entregar con anillo de corte (EO-PSR o DPR) o sello elastomérico (EO-2).

Mercados:
• Automotriz
• Defensa
• Energía
• Medio Ambiente
• Industrial
• Infraestructura
• Máquina Herramienta
• Manipulación de Materiales
• Móvil
• Petróleo y Gas
• Generación de Energía
• Proceso
• Transporte
• Agua

Aplicaciones:
• Adecuado para aplicaciones hidráulicas generales.

Características/Beneficios:
• Los conectores de acero y acero inoxidable tienen una alta resistencia a la corrosión frente a medios agresivos e influencias ambientales. Estas características amplían el rango de aplicaciones.
• Alta presión: Los conectores de tubo hidráulico de alta presión macho Ermeto DIN tienen clasificaciones de presión de hasta 800 bar (serie S) y 500 bar (serie L), por lo que los conectores se pueden usar en una amplia gama de aplicaciones.

Especificaciones técnicas Parker EL22LOMD71

Número de parte (MPN)EL22LOMD71
MarcaParker
SerieParker EL · EO/EO-2 DIN 2353 (Acero inoxidable) — Te con tuerca giratoria en línea cono 24°, EO — acero inoxidable
FamiliaTube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°)
Extremo AEO cono 24° para tubo métrico (DIN 2353), con tuerca y anillo
Extremo BEO cono 24° giratorio (swivel) para tubo métrico, con O-ring, en línea
Tubo / manguera22 mm (serie L)
Dimensión A35 mm
Dimensión B27.5 mm
Dimensión E38.5 mm
Hexágono27 mm
Presión de trabajo160 bar (2320 psi)
MaterialAcero inoxidable
SelloCono 24° metal-metal con anillo cortante progresivo (DIN 2353 / ISO 8434-1); extremo giratorio con O-ring; EO-2 con sello elastomérico
AplicaciónAceite, Alta presión
Armado y prensadoPreensamble del anillo con máquina EOMAT o herramienta manual EO; apriete según instrucciones EO/EO-2 del 4300
Normas y certificacionesISO 8434-1, DIN 2353
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker EL · EO/EO-2 DIN 2353 (Acero inoxidable)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker EL · EO/EO-2 DIN 2353 (Acero inoxidable)

Parker EL22LOMD71 para tubo / manguera de 22 mm, cuerpo de acero inoxidable, presión de trabajo 160 bar (2320 psi). Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Te con tuerca giratoria en línea (Swivel Nut Run Tee, 24° Flareless / Flareless Swivel), página EL del catálogo Parker 4300 (Sección D, D75). Extremos EO cono 24° para tubo métrico y un extremo en línea con tuerca giratoria de cono 24° (con O-ring), series L y S conforme a ISO 8434-1 / DIN 2353. Versión en acero inoxidable 1.4571 (sufijo 71); PN por medida según la tabla del catálogo Parker 4300 (Sección D); sello estándar NBR en acero y VIT (FKM) en inoxidable sin sufijo adicional. Cotas: Dim. A = L1, Dim. B = L2, Dim. E = L3 (la tabla trae además L4, no incluida); hexágono = S1; S2 es el hexágono de la tuerca. La tabla lista el cuerpo EL…OMD71 (sin tuerca ni anillo, pero con sellos); completo con tuerca y anillo se pide sin OMD (EL16S71); con tuerca funcional EO-2 se añade Z antes de la serie (EL16ZS71). Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker EL · EO/EO-2 DIN 2353 (Acero inoxidable) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
EL06LOMD71 — 6 mm 19 mm 12.0 mm 12 mm 315 bar (4570 psi) Acero inoxidable Cotizar Consultar
EL08LOMD71 — 8 mm 21 mm 14.0 mm 12 mm 315 bar (4570 psi) Acero inoxidable Cotizar Consultar
EL10LOMD71 — 10 mm 22 mm 15.0 mm 14 mm 315 bar (4570 psi) Acero inoxidable $ 2,004.32 MXN Sobre pedido · confirmar por WhatsApp
EL12LOMD71 — 12 mm 24 mm 17.0 mm 17 mm 315 bar (4570 psi) Acero inoxidable $ 3,286.88 MXN Sobre pedido · confirmar por WhatsApp
EL15LOMD71 — 15 mm 28 mm 21.0 mm 19 mm 315 bar (4570 psi) Acero inoxidable Cotizar Consultar
EL18LOMD71 — 18 mm 31 mm 23.5 mm 24 mm 315 bar (4570 psi) Acero inoxidable $ 3,158.33 MXN Sobre pedido · confirmar por WhatsApp
EL22LOMD71 esta ficha — 22 mm 35 mm 27.5 mm 27 mm 160 bar (2320 psi) Acero inoxidable $ 4,926.81 MXN Sobre pedido · confirmar por WhatsApp
EL28LOMD71 — 28 mm 38 mm 30.5 mm 36 mm 160 bar (2320 psi) Acero inoxidable Cotizar Consultar
EL35LOMD71 — 35 mm 45 mm 34.5 mm 41 mm 160 bar (2320 psi) Acero inoxidable Cotizar Consultar
EL42LOMD71 — 42 mm 51 mm 40.0 mm 50 mm 160 bar (2320 psi) Acero inoxidable Cotizar Consultar
EL06SOMD71 — 6 mm 23 mm 16.0 mm 12 mm 630 bar (9140 psi) Acero inoxidable Cotizar Consultar
EL08SOMD71 — 8 mm 24 mm 17.0 mm 14 mm 630 bar (9140 psi) Acero inoxidable Cotizar Consultar
EL10SOMD71 — 10 mm 25 mm 17.5 mm 17 mm 630 bar (9140 psi) Acero inoxidable Cotizar Consultar
EL12SOMD71 — 12 mm 29 mm 21.5 mm 17 mm 630 bar (9140 psi) Acero inoxidable Cotizar Consultar
EL16SOMD71 — 16 mm 33 mm 24.5 mm 24 mm 400 bar (5800 psi) Acero inoxidable $ 3,230.09 MXN Sobre pedido · confirmar por WhatsApp
EL20SOMD71 — 20 mm 37 mm 26.5 mm 27 mm 400 bar (5800 psi) Acero inoxidable Cotizar Consultar
EL25SOMD71 — 25 mm 42 mm 30.0 mm 36 mm 400 bar (5800 psi) Acero inoxidable $ 9,020.84 MXN Sobre pedido · confirmar por WhatsApp
EL30SOMD71 — 30 mm 49 mm 35.5 mm 41 mm 400 bar (5800 psi) Acero inoxidable Cotizar Consultar
EL38SOMD71 — 38 mm 57 mm 41.0 mm 50 mm 315 bar (4570 psi) Acero inoxidable Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
