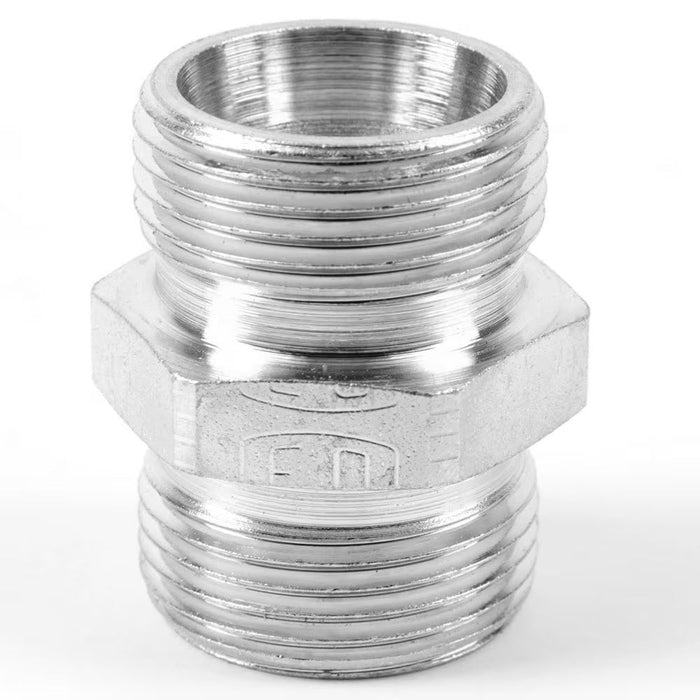

Conexión Recta para Tubo Parker G15LCFX Unión 15 mm Cono Macho 24° en Acero, Cono 24° (DIN)

Conexión Recta para Tubo Parker G15LCFX Unión 15 mm Cono Macho 24° en Acero

SKU G15LCFX
$ 224.84 MXN - $ 224.84 MXN
$ 224.84 MXN
$ 224.84 MXN - $ 224.84 MXN
$ 224.84 MXN
Disponibilidad:
Sobre pedido
Descripción

La Conexión Recta para Tubo Parker G15LCFX es la solución ideal para quienes buscan uniones de alta calidad y rendimiento en aplicaciones exigentes. Con un diámetro exterior de 15 mm y un diseño de cono macho de 24°, este accesorio de acero de la reconocida marca Ermeto garantiza una conexión robusta y segura, capaz de soportar presiones de hasta 400 bar. Su configuración de tubo a tubo es perfecta para una variedad de industrias, incluyendo agricultura, automotriz, construcción y manejo de materiales, lo que la convierte en una opción versátil para la transferencia de fluidos, combustibles y químicos. Además, su capacidad para operar en un rango de temperaturas extremas, desde -40 °C hasta 300 °C, asegura un rendimiento confiable en condiciones adversas. Cumpliendo con las especificaciones DIN e ISO 8434, esta unión es una inversión segura para cualquier proyecto que requiera conexiones hidráulicas de alta presión. Adquierelo en Suminregio Industrial

La función principal de los conectores de tubo hidráulico de alta presión macho Ermeto DIN es conectar diferentes números de tubos y mangueras. Esta amplia gama de conectores está disponible en acero y en acero inoxidable.

La función principal de los conectores de tubo hidráulico de alta presión macho Ermeto DIN es conectar diferentes números de tubos o mangueras. Esta amplia gama de conectores, tipos GEO, GE-M-ED, GE-R-ED hasta GE-M, está disponible en versión de acero y de acero inoxidable. Dependiendo de la aplicación específica, estos conectores se pueden entregar con anillo de corte (EO-PSR o DPR) o sello elastomérico (EO-2).

Mercados:
• Automotriz
• Defensa
• Energía
• Medio Ambiente
• Industrial
• Infraestructura
• Máquina Herramienta
• Manipulación de Materiales
• Móvil
• Petróleo y Gas
• Generación de Energía
• Proceso
• Transporte
• Agua

Aplicaciones:
• Adecuado para aplicaciones hidráulicas generales.

Características/Beneficios:
• Los conectores de acero y acero inoxidable tienen una alta resistencia a la corrosión frente a medios agresivos e influencias ambientales. Estas características amplían el rango de aplicaciones.
• Alta presión: Los conectores de tubo hidráulico de alta presión macho Ermeto DIN tienen clasificaciones de presión de hasta 800 bar (serie S) y 500 bar (serie L), por lo que los conectores se pueden usar en una amplia gama de aplicaciones.

Preguntas Frecuentes

¿Qué diferencia hay entre G15LCFX y otras conexiones Parker de 15mm?

El modelo G15LCFX está diseñado específicamente para aplicaciones exigentes con mayor resistencia mecánica. Suminregio Industrial ofrece asesoría técnica para seleccionar la conexión adecuada según su aplicación.

¿Cómo garantizar una instalación correcta de la conexión G15LCFX?

Es fundamental seguir las especificaciones de torque y usar herramientas adecuadas para el cono de 24°. Suminregio Industrial proporciona manuales técnicos y soporte para instalación con cada producto Parker.

Especificaciones técnicas Parker G15LCFX

Número de parte (MPN)G15LCFX
MarcaParker
SerieParker G · EO/EO-2 DIN 2353 (Acero) — Unión recta tubo a tubo cono 24° (ambos lados), EO — acero
FamiliaTube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°)
Extremo AEO cono 24° para tubo métrico (DIN 2353), con tuerca y anillo
Extremo BEO cono 24° para tubo métrico (DIN 2353), con tuerca y anillo
Tubo / manguera15 mm (serie L)
Dimensión A30 mm
Dimensión B16 mm
Dimensión E46 mm
Hexágono24 mm
Presión de trabajo400 bar (5800 psi)
MaterialAcero
AcabadoZincado libre de Cr(VI) (CF)
SelloCono 24° metal-metal con anillo cortante progresivo (DIN 2353 / ISO 8434-1); EO-2 con sello elastomérico
Armado y prensadoPreensamble del anillo con máquina EOMAT o herramienta manual EO; apriete según instrucciones EO/EO-2 del 4300
Normas y certificacionesISO 8434-1, DIN 2353
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker G · EO/EO-2 DIN 2353 (Acero)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker G · EO/EO-2 DIN 2353 (Acero)

Parker G15LCFX para tubo / manguera de 15 mm, cuerpo de acero, presión de trabajo 400 bar (5800 psi). Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Unión recta tubo a tubo (G, 'Union', 24° Flareless / 24° Flareless) del programa EO/EO-2 de Parker, catálogo 4300 Sección D página D22: ambos extremos son cono 24° para tubo métrico con tuerca y anillo cortante progresivo según ISO 8434-1 / DIN 2353. Cubre las series LL (muy ligera, tubo 4–12 mm), L (ligera, 6–42 mm) y S (pesada, 6–38 mm). Versión en acero (sufijo CFX); PN por medida según la tabla del catálogo Parker 4300 (Sección D), columna CFX. Cotas según la tabla del catálogo: Dim. A = L1, Dim. B = L2, Dim. E = L3 (longitud total); hexágono = S1 (cuerpo); S2 es el hexágono de la tuerca; D3 es el diámetro interior de paso. La tabla lista el cuerpo solo (sufijo X: G16SCFX); para pedirlo completo con tuerca y anillo progresivo se elimina la X (p. ej. G16SCF), y con tuerca funcional EO-2 se añade Z antes de la serie (G16ZSCF), según páginas D11–D12. Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker G · EO/EO-2 DIN 2353 (Acero) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
G04LLCFX — 4 mm 20 mm 12 mm 9 mm 100 bar (1450 psi) Acero $ 50.88 MXN Sobre pedido · confirmar por WhatsApp
G06LLCFX — 6 mm 20 mm 9 mm 11 mm 100 bar (1450 psi) Acero $ 145.08 MXN Sobre pedido · confirmar por WhatsApp
G08LLCFX — 8 mm 23 mm 12 mm 12 mm 100 bar (1450 psi) Acero Cotizar Consultar
G10LLCFX — 10 mm 23 mm 12 mm 14 mm 100 bar (1450 psi) Acero Cotizar Consultar
G12LLCFX — 12 mm 23 mm 11 mm 17 mm 100 bar (1450 psi) Acero Cotizar Consultar
G06LCFX — 6 mm 24 mm 10 mm 12 mm 500 bar (7250 psi) Acero $ 52.19 MXN En stock
G08LCFX — 8 mm 25 mm 11 mm 14 mm 500 bar (7250 psi) Acero $ 56.02 MXN En stock
G10LCFX — 10 mm 27 mm 13 mm 17 mm 500 bar (7250 psi) Acero $ 86.12 MXN En stock
G12LCFX — 12 mm 28 mm 14 mm 19 mm 400 bar (5800 psi) Acero $ 97.33 MXN En stock
G15LCFX esta ficha — 15 mm 30 mm 16 mm 24 mm 400 bar (5800 psi) Acero $ 224.84 MXN Sobre pedido · confirmar por WhatsApp
G18LCFX — 18 mm 31 mm 16 mm 27 mm 400 bar (5800 psi) Acero $ 184.08 MXN En stock
G22LCFX — 22 mm 35 mm 20 mm 32 mm 250 bar (3630 psi) Acero $ 228.76 MXN Sobre pedido · confirmar por WhatsApp
G28LCFX — 28 mm 36 mm 21 mm 41 mm 250 bar (3630 psi) Acero $ 469.39 MXN Sobre pedido · confirmar por WhatsApp
G35LCFX — 35 mm 41 mm 20 mm 46 mm 250 bar (3630 psi) Acero $ 381.41 MXN Sobre pedido · confirmar por WhatsApp
G42LCFX — 42 mm 43 mm 21 mm 55 mm 250 bar (3630 psi) Acero $ 1,118.92 MXN Sobre pedido · confirmar por WhatsApp
G06SCFX — 6 mm 30 mm 16 mm 14 mm 800 bar (11600 psi) Acero $ 111.65 MXN En stock
G08SCFX — 8 mm 32 mm 18 mm 17 mm 800 bar (11600 psi) Acero $ 66.53 MXN En stock
G10SCFX — 10 mm 32 mm 17 mm 19 mm 800 bar (11600 psi) Acero $ 297.94 MXN En stock
G12SCFX — 12 mm 34 mm 19 mm 22 mm 630 bar (9140 psi) Acero $ 148.11 MXN En stock
G16SCFX — 16 mm 38 mm 21 mm 27 mm 630 bar (9140 psi) Acero $ 210.56 MXN En stock
G20SCFX — 20 mm 44 mm 23 mm 32 mm 420 bar (6090 psi) Acero $ 256.20 MXN Sobre pedido · confirmar por WhatsApp
G25SCFX — 25 mm 50 mm 26 mm 41 mm 420 bar (6090 psi) Acero $ 488.03 MXN Sobre pedido · confirmar por WhatsApp
G30SCFX — 30 mm 54 mm 27 mm 46 mm 420 bar (6090 psi) Acero $ 796.54 MXN Sobre pedido · confirmar por WhatsApp
G38SCFX — 38 mm 61 mm 29 mm 55 mm 420 bar (6090 psi) Acero Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
