Conector Parker 0103 08 13 — Latón Compresión
Descripción
Estos conectores "universales" de latón por compresión proporcionan a los usuarios numerosas opciones de conexión para una amplia variedad de materiales de tubo sin necesidad de roscado o soldadura. Esta gama garantiza excelente sellado y rendimiento a largo plazo, ofreciendo 22 configuraciones diferentes para máxima versatilidad en aplicaciones industriales.
Ideales para maquinaria neumática de media y alta presión, sistemas de lubricación, sistemas de refrigeración y robots de soldadura. Compatible con tubería de cobre, latón, acero y poliamida, estos conectores son perfectos para aplicaciones de empaque, manufactura diversa y herramientas de máquina.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Adecuados para aplicaciones neumáticas e hidráulicas de presión media
- Compatible con múltiples fluidos industriales
- Amplia gama de productos: 22 configuraciones
- Excelente sellado por apriete de oliva sobre tubo
- Sellado metálico garantiza máxima vida útil
- Latón de alta resistencia para mayor confiabilidad mecánica
- Conexión de diferentes tipos de tubería y manguera
- No requiere inserto para tubería rígida de poliamida menor a 14 mm
Aplicaciones
- Maquinaria neumática de media y alta presión
- Sistemas de lubricación industrial
- Sistemas de refrigeración
- Robots de soldadura
- Aplicaciones de vacío
- Líneas de combustible
- Sistemas de fluidos químicos
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Material de la tuerca | Latón |
| Material del manguito | Latón |
| Temperatura mínima de funcionamiento | -40 °C |
| Temperatura máxima de funcionamiento | 100 °C |
| Cantidad por caja | 10 |
| Peso | 0.049 kg |
| Aplicación | Pneumatics, Cooling, Automotive Process, Lubrication, Fluid Transmission, Packaging, Industrial Machinery |
| Medio | Agua, machining Aceite, Combustible, Hidráulico Aceite, compressed Aire, chemical fluids, disinfectants |
| Cumplimiento con especificaciones | CNoMO: E07.21.115N (for robotic equipment in the automotive industry), DI: 97/23/EC (PED), RG: 1907/2006 (REACH), DI: 2002/95/EC (RoHS), DI: 94/9/EC (ATEX) |
Preguntas Frecuentes
¿Con qué normas cumple el 0103 08 13?
El 0103 08 13 cumple con la norma CNoMO: E07.21.115N (for robotic equipment in the automotive industry), DI: 97/23/EC (PED), RG: 1907/2006 (REACH), DI: 2002/95/EC (RoHS), DI: 94/9/EC (ATEX).
¿Cuál es el rango de temperatura del 0103 08 13?
El 0103 08 13 opera en un rango de temperatura de -40 °C a 100 °C.
¿Para qué aplicaciones sirve el 0103 08 13?
El 0103 08 13 está diseñado para aplicaciones de Pneumatics, Cooling, Automotive Process, Lubrication, Fluid Transmission, Packaging, Industrial Machinery.
¿A qué serie pertenece el 0103 08 13?
El 0103 08 13 pertenece a la serie Parker Brass Compression Fittings. Disponible con envío a todo México en Suminregio Industrial.
Documentación Técnica

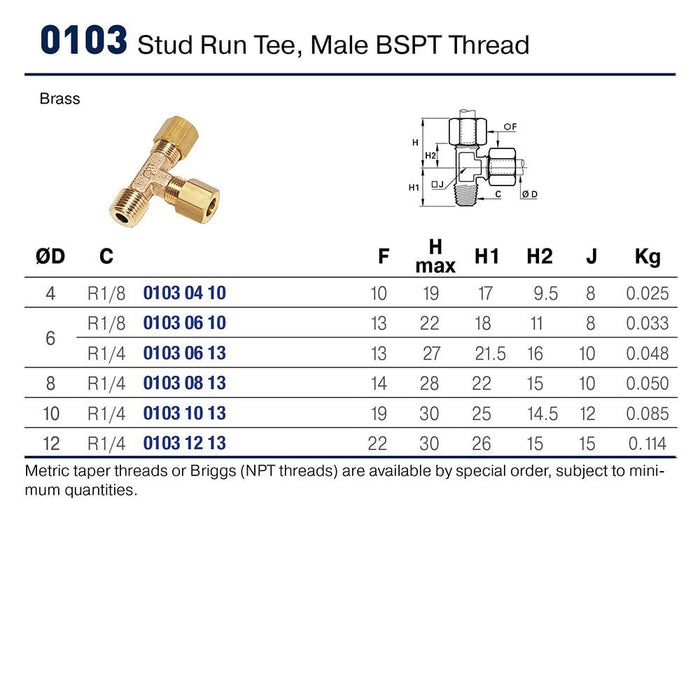

Especificaciones técnicas Parker 0103 08 13
| Número de parte (MPN) | 0103 08 13 |
|---|---|
| Marca | Parker |
| Serie | Parker 0103 · Tee de paso macho BSPT — Tee de paso macho BSPT de compresión, latón |
| Familia | Laton |
| Rosca | R1/4 BSPT (BSPT) |
| Extremo A | Compresión para tubo métrico (mm) |
| Extremo B | BSPT |
| Tubo / manguera | 8 mm |
| Dimensión A | 28 mm |
| Dimensión B | 22 mm |
| Dimensión E | 15 mm |
| Hexágono | 14 mm |
| Material | Latón |
| Sello | NBR (Buna-N); libre de silicona |
| Presión nominal | Según diámetro de tubo: 4 mm hasta 3335 psi (229.9 bar) bajando hasta 22 mm ~435 psi (29.9 bar); ver tabla de presiones por tamaño de tubo del catálogo (pág. 341). |
| Mangueras compatibles | Tubo de cobre, aluminio o termoplástico, OD en mm (ver figura) |
| Aplicación | Aire, Agua |
| Rango de temperatura | -40 °F a +250 °F (-40 °C a 121.1 °C) |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker 0103 · Tee de paso macho BSPT |
