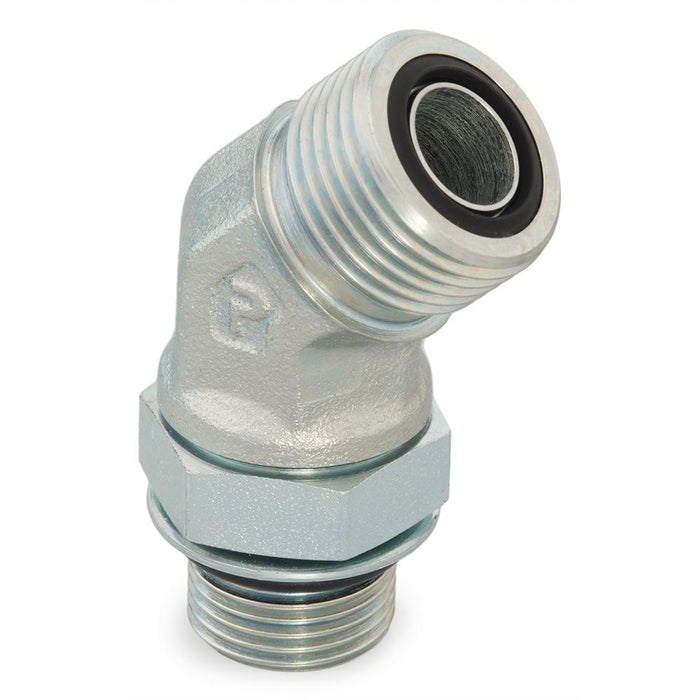

Codo Parker 10V4OMLOS — Seal-Lok ORFS 45° 4000 psi
Descripción
Los Conectores y Adaptadores con Sello de Cara de Anillo O Seal-Lok de Parker cumplen o exceden los requisitos de SAE J1453 e ISO 8434-3, ofreciendo conexiones libres de fugas en aplicaciones con alta presión, vibración y ambientes de impulso. La tecnología FastSeal permite hacer conexiones de tubo ORFS en minutos sin necesidad de abocinado o soldadura.
Estos conectores se utilizan ampliamente en construcción, sistemas militares terrestres, elevadores aéreos, agricultura, manejo de materiales y equipos de transporte donde la confiabilidad de las conexiones hidráulicas es fundamental para la operación segura.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Altamente resistente al sobre-torque, soporta 200% del torque nominal
- Superficie de sellado plana permite instalación con cero holgura
- Apto para amplio rango de espesores de pared
- Diseño Trap-Seal patentado previene caída del anillo O
- Tecnología FastSeal para conexiones rápidas sin abocinar
- Recubrimiento ToughShield Plus con 3,000 horas sin óxido rojo
Aplicaciones
- Sistemas hidráulicos de construcción
- Equipos agrícolas y forestales
- Maquinaria de manejo de materiales
- Sistemas militares terrestres y marinos
- Equipos de elevación aérea
- Maquinaria de herramientas industriales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de conexión | Sello cara O-Ring, Tube to BSPP-ORR |
| Cumplimiento con especificaciones | SAE J1453 |
| Presión dinámica máxima | 4000 psi |
| Forma | Codo 45° |
| Tipo de conexión 1 | Macho Sello cara O-Ring |
| Diámetro exterior del tubo de la conexión 1 | 5/8 pulgada, 14, 15, 16 mm |
| Tipo de conexión 2 | Macho BSPP O-Ring Retaining Ring |
| Tamaño de la rosca de la conexión 2 | 1/2-14 pulgada |
| Material de la junta tórica | Nitrilo 90 Durometer |
| Material del cuerpo | Acero |
Preguntas Frecuentes
¿Cuál es la presión máxima del 10V4OMLOS?
El 10V4OMLOS tiene una presión dinámica máxima de 4000 psi.
¿De qué material está hecho el 10V4OMLOS?
El cuerpo del 10V4OMLOS está fabricado en Acero.
¿Qué tipo de conexión tiene el 10V4OMLOS?
El 10V4OMLOS cuenta con conexión tipo Sello cara O-Ring.
¿Con qué normas cumple el 10V4OMLOS?
El 10V4OMLOS cumple con la norma SAE J1453.
¿Qué tamaño de conexión tiene el 10V4OMLOS?
El 10V4OMLOS tiene un tamaño de conexión de 5/8 inch.
Documentación Técnica
Especificaciones técnicas Parker 10V4OMLOS
| Número de parte (MPN) | 10V4OMLOS |
|---|---|
| Marca | Parker |
| Serie | Parker V4OMLO · Seal-Lok ORFS (Acero) — Codo 45° macho ORFS a BSPP (ISO 1179-1) con hexágono métrico, Seal-Lok — acero |
| Familia | Tube fittings Seal-Lok ORFS (cara plana) |
| Rosca | 1/2-14 BSPP (BSPP) |
| Extremo A | ORFS macho (cara plana con o-ring) para tubo, con tuerca |
| Extremo B | BSPP macho paralelo con o-ring y anillo de retención (BSPP-ORR, puerto ISO 1179-1) |
| Tubo / manguera | 5/8 (14,15,16 mm) (dash -10) |
| Dimensión A | 23.5 mm |
| Dimensión B | 43.5 mm |
| Hexágono | 27 mm |
| Presión de trabajo | 4000 psi |
| Material | Acero |
| Sello | O-ring en cara plana (ORFS, SAE J1453) |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Tubo con manguito ORFS (TPL/TL) y tuerca (BL/BML) del mismo dash; apriete según tabla de Seal-Lok del 4300 |
| Normas y certificaciones | SAE J1453, ISO 8434-3, ISO 1179 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker V4OMLO · Seal-Lok ORFS (Acero) |
