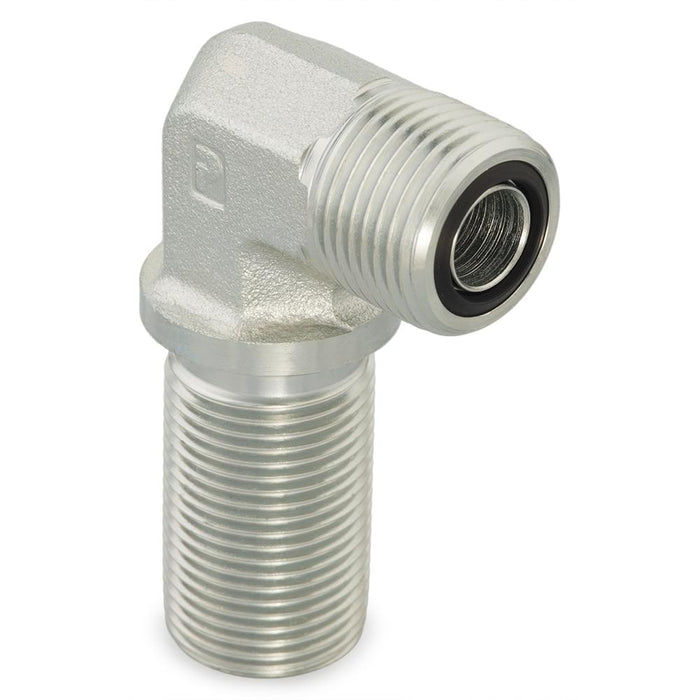

Codo Seal-Lok Parker 16 WELO-WLNL-S — 90° ORFS Mamparo
Descripción
Los Conectores y Adaptadores con Sello de Cara de Anillo O Seal-Lok de Parker cumplen o exceden los requisitos de SAE J1453 e ISO 8434-3, ofreciendo conexiones libres de fugas en aplicaciones con alta presión, vibración y ambientes de impulso. La tecnología FastSeal permite hacer conexiones de tubo ORFS en minutos sin necesidad de abocinado o soldadura.
Estos conectores se utilizan ampliamente en construcción, sistemas militares terrestres, elevadores aéreos, agricultura, manejo de materiales y equipos de transporte donde la confiabilidad de las conexiones hidráulicas es fundamental para la operación segura.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Altamente resistente al sobre-torque, soporta 200% del torque nominal
- Superficie de sellado plana permite instalación con cero holgura
- Apto para amplio rango de espesores de pared
- Diseño Trap-Seal patentado previene caída del anillo O
- Tecnología FastSeal para conexiones rápidas sin abocinar
- Recubrimiento ToughShield Plus con 3,000 horas sin óxido rojo
Aplicaciones
- Sistemas hidráulicos de construcción
- Equipos agrícolas y forestales
- Maquinaria de manejo de materiales
- Sistemas militares terrestres y marinos
- Equipos de elevación aérea
- Maquinaria de herramientas industriales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de conexión | Sello cara O-Ring, Mamparo Tubo a Tubo |
| Cumplimiento con especificaciones | SAE J1453 |
| Presión dinámica máxima | 6000 psi |
| Forma | Codo 90° |
| Tipo de conexión 1 | Macho Sello cara O-Ring |
| Diámetro exterior del tubo de la conexión 1 | 1 pulgada, 22, 25 mm |
| Tipo de conexión 2 | Macho Sello cara O-Ring Mamparo with Locknut |
| Diámetro exterior del tubo de la conexión 2 | 1 pulgada, 22, 25 mm |
| Material de la junta tórica | Nitrilo 90 Durometer |
| Material del cuerpo | Acero |
Preguntas Frecuentes
¿Cuál es la presión máxima del 16 WELO-WLNL-S?
El 16 WELO-WLNL-S tiene una presión dinámica máxima de 6000 psi.
¿De qué material está hecho el 16 WELO-WLNL-S?
El cuerpo del 16 WELO-WLNL-S está fabricado en Acero.
¿Qué tipo de conexión tiene el 16 WELO-WLNL-S?
El 16 WELO-WLNL-S cuenta con conexión tipo Sello cara O-Ring.
¿Con qué normas cumple el 16 WELO-WLNL-S?
El 16 WELO-WLNL-S cumple con la norma SAE J1453.
¿Qué tamaño de conexión tiene el 16 WELO-WLNL-S?
El 16 WELO-WLNL-S tiene un tamaño de conexión de 1 inch.
Documentación Técnica
Especificaciones técnicas Parker 16 WELO-WLNL-S
| Número de parte (MPN) | 16 WELO-WLNL-S |
|---|---|
| Marca | Parker |
| Serie | Parker WELO-WLNL · Seal-Lok ORFS (Acero) — Codo 90° de unión de mamparo ORFS a ORFS con contratuerca WLNL (kit), Seal-Lok — acero |
| Familia | Tube fittings Seal-Lok ORFS (cara plana) |
| Rosca | 1 7/16-12 UN/UNF-2A (ORFS) |
| Extremo A | ORFS macho (cara plana con o-ring) para tubo, con tuerca — extremo de mamparo con contratuerca WLNL incluida |
| Extremo B | ORFS macho (cara plana con o-ring) para tubo, con tuerca — extremo 2 (misma medida) |
| Tubo / manguera | 1" (dash -16) |
| Dimensión A | 1.67 in |
| Dimensión B | 2.80 in |
| Dimensión E | 1 7/16 in |
| Hexágono | 1 3/4 in |
| Presión de trabajo | 6000 psi |
| Material | Acero |
| Sello | O-ring en cara plana (ORFS, SAE J1453) |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Tubo con manguito ORFS (TPL/TL) y tuerca (BL/BML) del mismo dash; apriete según tabla de Seal-Lok del 4300 |
| Normas y certificaciones | SAE J1453, ISO 8434-3 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker WELO-WLNL · Seal-Lok ORFS (Acero) |
