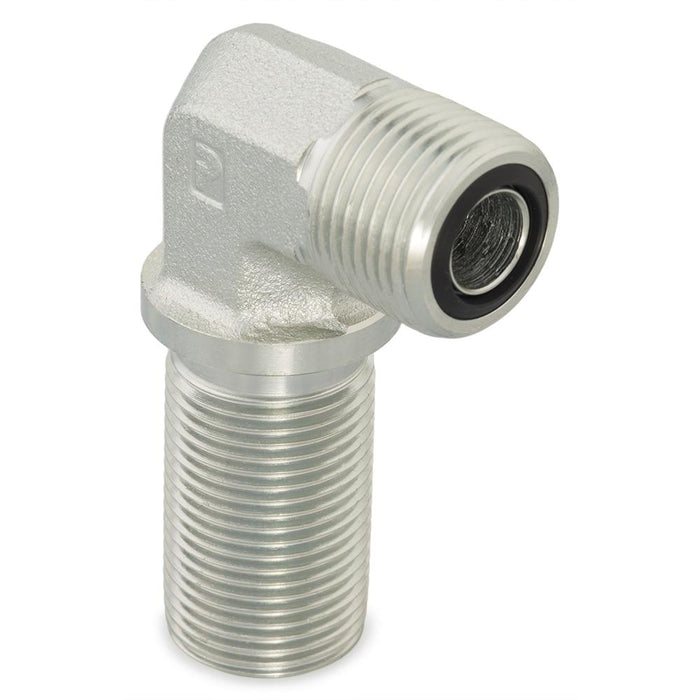

Codo Seal-Lok Parker 16WEMLOS — ORFS 90° Mamparo 6000psi
Descripción
Los Conectores y Adaptadores con Sello de Cara de Anillo O Seal-Lok de Parker cumplen o exceden los requisitos de SAE J1453 e ISO 8434-3, ofreciendo conexiones libres de fugas en aplicaciones con alta presión, vibración y ambientes de impulso. La tecnología FastSeal permite hacer conexiones de tubo ORFS en minutos sin necesidad de abocinado o soldadura.
Estos conectores se utilizan ampliamente en construcción, sistemas militares terrestres, elevadores aéreos, agricultura, manejo de materiales y equipos de transporte donde la confiabilidad de las conexiones hidráulicas es fundamental para la operación segura.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Altamente resistente al sobre-torque, soporta 200% del torque nominal
- Superficie de sellado plana permite instalación con cero holgura
- Apto para amplio rango de espesores de pared
- Diseño Trap-Seal patentado previene caída del anillo O
- Tecnología FastSeal para conexiones rápidas sin abocinar
- Recubrimiento ToughShield Plus con 3,000 horas sin óxido rojo
Aplicaciones
- Sistemas hidráulicos de construcción
- Equipos agrícolas y forestales
- Maquinaria de manejo de materiales
- Sistemas militares terrestres y marinos
- Equipos de elevación aérea
- Maquinaria de herramientas industriales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de conexión | Sello cara O-Ring, Mamparo Tubo a Tubo with Metric Hex |
| Cumplimiento con especificaciones | SAE J1453 |
| Presión dinámica máxima | 6000 psi |
| Forma | Codo 90° |
| Tipo de conexión 1 | Macho Sello cara O-Ring |
| Diámetro exterior del tubo de la conexión 1 | 1 pulgada, 22, 25 mm |
| Tipo de conexión 2 | Macho Sello cara O-Ring Mamparo |
| Diámetro exterior del tubo de la conexión 2 | 1 pulgada, 22, 25 mm |
| Material de la junta tórica | Nitrilo 90 Durometer |
| Material del cuerpo | Acero |
Preguntas Frecuentes
¿Cuál es la presión máxima del 16WEMLOS?
El 16WEMLOS tiene una presión dinámica máxima de 6000 psi.
¿De qué material está hecho el 16WEMLOS?
El cuerpo del 16WEMLOS está fabricado en Acero.
¿Qué tipo de conexión tiene el 16WEMLOS?
El 16WEMLOS cuenta con conexión tipo Sello cara O-Ring.
¿Con qué normas cumple el 16WEMLOS?
El 16WEMLOS cumple con la norma SAE J1453.
¿Qué tamaño de conexión tiene el 16WEMLOS?
El 16WEMLOS tiene un tamaño de conexión de 1 inch.
Documentación Técnica
Especificaciones técnicas Parker 16WEMLOS
| Número de parte (MPN) | 16WEMLOS |
|---|---|
| Marca | Parker |
| Serie | Parker WEMLO · Seal-Lok ORFS (Acero) — Codo 90° de unión de mamparo (bulkhead) ORFS a ORFS con hexágono métrico, Seal-Lok — acero |
| Familia | Tube fittings Seal-Lok ORFS (cara plana) |
| Rosca | 1 7/16-12 UN/UNF-2A (ORFS) |
| Extremo A | ORFS macho (cara plana con o-ring) para tubo, con tuerca — extremo de mamparo (cuerpo roscado largo para contratuerca WLNML) |
| Extremo B | ORFS macho (cara plana con o-ring) para tubo, con tuerca — extremo 2 (misma medida) |
| Tubo / manguera | 1 (22,25 mm) (dash -16) |
| Dimensión A | 42.5 mm |
| Dimensión B | 71.0 mm |
| Dimensión E | 14 mm |
| Hexágono | 36 mm |
| Presión de trabajo | 6000 psi |
| Material | Acero |
| Sello | O-ring en cara plana (ORFS, SAE J1453) |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Tubo con manguito ORFS (TPL/TL) y tuerca (BL/BML) del mismo dash; apriete según tabla de Seal-Lok del 4300 |
| Normas y certificaciones | SAE J1453, ISO 8434-3 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker WEMLO · Seal-Lok ORFS (Acero) |
