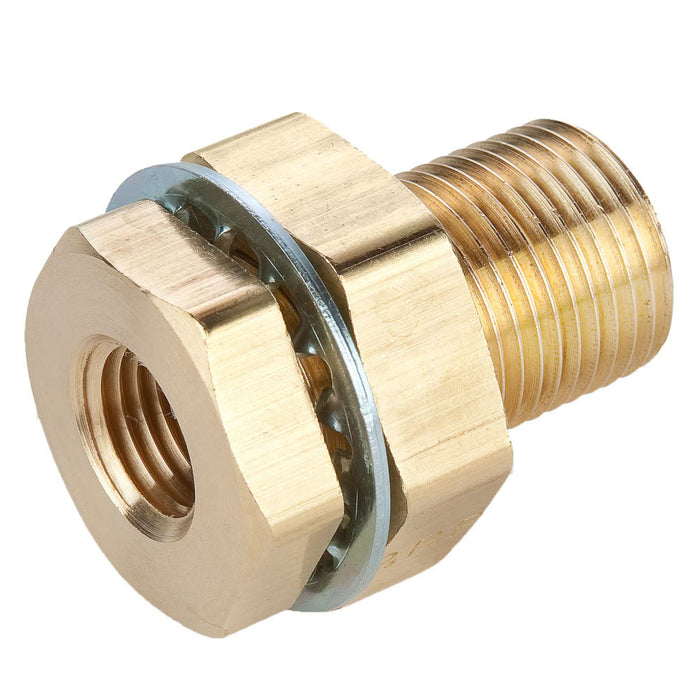

Conexión Pasamuros Latón Parker 207ACBH-4 Hembra de 1/4 in a Macho

Conexión Pasamuros Latón Parker 207ACBH-4 Hembra de 1/4 in a Macho

SKU 207ACBH-4
$ 195.58 MXN - $ 195.58 MXN
$ 195.58 MXN
$ 195.58 MXN - $ 195.58 MXN
$ 195.58 MXN
Disponibilidad:
Sobre pedido
Descripción

La Conexión Pasamuros Latón Parker 207ACBH-4 es la solución ideal para tus necesidades de plomería y conexiones industriales. Con un tamaño de conexión hembra de 1/4" y un macho de 3/4"-16, este accesorio está diseñado para ofrecer una unión segura y duradera. Fabricado en latón de alta calidad, garantiza resistencia a la corrosión y una larga vida útil, lo que lo convierte en una opción confiable para cualquier proyecto. Con una longitud de 1.50", su diseño de bulkhead permite una instalación sencilla y eficiente, asegurando que tus sistemas de tuberías funcionen sin problemas. No comprometas la calidad de tus conexiones; elige la Conexión Pasamuros Latón Parker 207ACBH-4 y experimenta la diferencia en rendimiento y durabilidad. Disponible en Suminregio Industrial

Parker ofrece la gama más amplia de conexiones para tubería en el mercado actual. Están disponibles tanto formas forjadas como extruidas en tamaños desde 1/8” hasta 1”, y todas las roscas de las conexiones para tubería se fabrican según los estándares Dryseal. Las conexiones para tubería de Parker cumplen con todos los requisitos funcionales de las normas SAE J530 y SAE J531. Estas conexiones son compatibles con tubería de cobre y latón, y con tubería de hierro.

Mercados:

Industrial

Construcción

Camiones de Servicio Pesado

Equipos Móviles

Automatización de Fábricas/Procesos

Características y Beneficios:

Construcción completa en latón

Cumple con los requisitos funcionales de las normas SAE J530 y SAE J531

Roscas fabricadas según estándares Dryseal para un sellado óptimo

Disponibles en versiones forjadas y extruidas

Aplicaciones:

Líneas de aire

Líneas de agua

Líneas de refrigeración

Preguntas Frecuentes

¿Qué especificaciones tiene la conexión Parker 207ACBH-4?

Conexión hembra de 1/4" a macho de 3/4"-16, fabricada en latón de alta calidad para máxima durabilidad. Suminregio Industrial es distribuidor autorizado Parker.

¿Resiste altas presiones de trabajo?

Sí, el latón de alta calidad Parker garantiza resistencia a presiones industriales y larga vida útil en aplicaciones exigentes. Suminregio Industrial certifica calidad original.

Especificaciones técnicas Parker 207ACBH-4

Número de parte (MPN)207ACBH-4
MarcaParker
SerieParker 207ACBH · Acoplamiento de anclaje de mamparo hembra NPTF (Air Brake AB) — Acoplamiento de anclaje de mamparo Parker 207ACBH de latón con rosca hembra NPTF, para fijar y pasar líneas de freno de aire a través de un tablero o mamparo
FamiliaFrenos de Aire DOT
Rosca1/4 NPTF hembra (NPTF)
Extremo ANPTF hembra
Extremo BRosca recta del vástago de mamparo (ver texto)
Dimensión A1.50 in
Dimensión B0.81 in
Dimensión E0.441 in
Hexágono1-1/8 in
MaterialLatón
Presión nominalHasta 400 PSI (27.5 bar)
Mangueras compatiblesTubo de cobre para freno de aire, con OD en pulgadas (ver tabla)
Armado y prensadoLlave; desde apriete manual, 2 vueltas para tubo de 1/4, 3/8 y 1/2 y 3 vueltas para 5/8 y 3/4
Rango de temperatura-65 °F a +250 °F (-53.8 °C a +121.1 °C)
Normas y certificacionesD.O.T. FMVSS 571.106, SAE J246
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 207ACBH · Acoplamiento de anclaje de mamparo hembra NPTF (Air Brake AB)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 207ACBH · Acoplamiento de anclaje de mamparo hembra NPTF (Air Brake AB)

Parker 207ACBH-4 es un acoplamiento de anclaje de mamparo con rosca 1/4 NPTF hembra, cuerpo de latón; Hasta 400 PSI (27.5 bar). Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Las conexiones Parker Air Brake – AB son conexiones económicas de compresión (tuerca y oliva) para líneas de freno de aire en tubo de cobre, con cuerpo de latón y reutilizables; hay versión con sellador de rosca Vibra-Seal preaplicado. Cumplen los requisitos de desempeño D.O.T. FMVSS 571.106 y los requisitos funcionales SAE J246. Rango de presión hasta 400 PSI (27.5 bar) y temperatura de -65 °F a +250 °F (-53.8 °C a +121.1 °C). Se usan en camión de trabajo pesado, remolque y equipo móvil, en líneas de freno de aire de cobre, líneas de refrigerante y líneas de combustible. Instalación: corte el tubo a escuadra y quite las rebabas, deslice la tuerca y la oliva sobre el tubo, inserte el tubo en la conexión hasta que quede asentado, apriete la tuerca a mano y luego con llave las vueltas que indica el catálogo (2 vueltas para tubo de 1/4, 3/8 y 1/2; 3 vueltas para 5/8 y 3/4). Esta figura es el acoplamiento de anclaje de mamparo (anchor coupling) de la serie: lleva rosca hembra de tubería NPTF y un vástago con rosca recta y tuerca para anclarlo atravesando el mamparo. El sufijo S (207ACBHS) es la versión corta. La columna Straight Thd es la rosca recta del vástago y depende del tamaño: 5/8-18 para -2, 3/4-16 para -4, 1-14 para -6, 1-1/8-14 para -8, 1-5/16-12 para -12 y 1-5/8-14 para -16. El catálogo indica el diámetro del barreno de mamparo (Bkhd Hole Dia. H): 5/8 para -2, 3/4 para -4, 1 para -6, 1-1/8 para -8, 1-5/16 para -12 y 1-5/8 para -16. Nota del catálogo: para 207ACBH-16 no hay rondana de seguridad (lock washer) disponible. Cotas de la tabla: A = L (largo total), B = Max. Bkhd P (espesor máximo de mamparo admisible), E = Flow Dia. D (diámetro de paso); hexágono = C Hex (el B Hex del vástago y la cota H del barreno se citan en el texto); esta figura no lleva medida de tubo porque ambos extremos son roscados; medidas en pulgadas. Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera Tubo de cobre para freno de aire, con OD en pulgadas (ver tabla).

Tabla de medidas de la serie Parker 207ACBH · Acoplamiento de anclaje de mamparo hembra NPTF (Air Brake AB) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
207ACBH-2 1/8 NPTF hembra — 1.50 in 0.89 in 15/16 in — Latón Cotizar Consultar
207ACBHS-2 1/8 NPTF hembra — 0.96 in 0.35 in 15/16 in — Latón Cotizar Consultar
207ACBH-4 esta ficha 1/4 NPTF hembra — 1.50 in 0.81 in 1-1/8 in — Latón Cotizar Consultar
207ACBHS-4 1/4 NPTF hembra — 0.94 in 0.26 in 1 in — Latón Cotizar Consultar
207ACBH-6 3/8 NPTF hembra — 1.31 in 0.62 in 1-1/4 in — Latón Cotizar Consultar
207ACBH-8 1/2 NPTF hembra — 1.50 in 0.75 in 1-3/8 in — Latón Cotizar Consultar
207ACBH-12 3/4 NPTF hembra — 1.50 in 0.65 in 1-1/2 in — Latón Cotizar Consultar
207ACBH-16 1 NPTF hembra — 1.68 in 1.00 in 2 in — Latón Cotizar Consultar

Datos del catálogo oficial Parker, Frenos de Aire DOT. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
