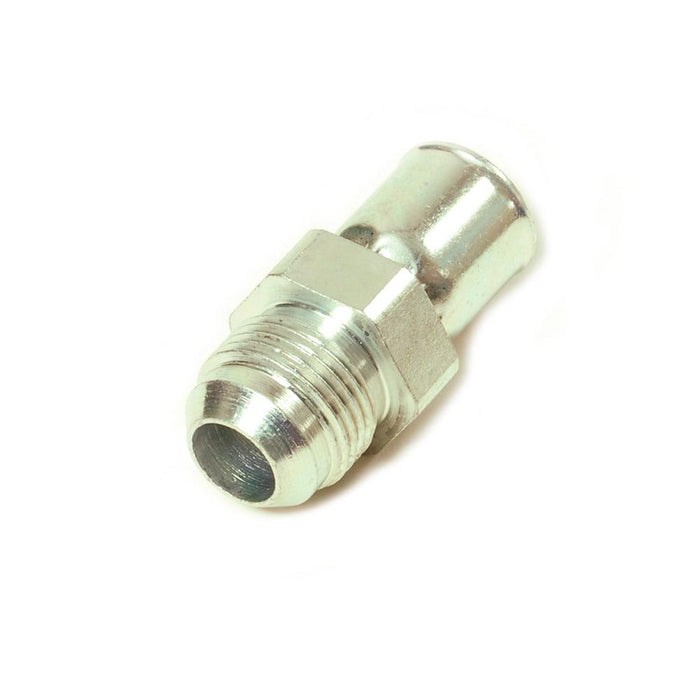

Conector Parker 10391N-4-4 — JIC 37° Giratorio -4
Descripción
Los conectores permanentes Serie 91/91N de Parker están diseñados para usarse con mangueras PTFE de interior liso y presión media de la división Parflex. Nuestra amplia selección de conectores de prensado para mangueras PTFE incluye diseños NPT, JIC y Seal-Lok™, con muchos conectores disponibles en acero inoxidable para aplicaciones corrosivas. Los conectores cuentan con una característica de entrada en la base que simplifica la inserción adecuada de la manguera.
Especialmente utilizados en equipos industriales, compresores de aire y gas, maquinaria de empaque y equipos de impresión y marcado. Pueden prensarse con cualquiera de las máquinas Parkrimp, utilizando dados que incluyen el sistema exclusivo Parkalign® de Parker con diseño de tope positivo.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Diseño de entrada facilita inserción de manguera
- Sistema de dados Parkalign® con tope positivo
- Prensado perfecto cada vez
- Disponible en acero inoxidable
- Compatible con maquinas Parkrimp
- Amplia selección de diseños
- Resistencia a aplicaciones corrosivas
Aplicaciones
- Líneas de transferencia química
- Sistemas hidráulicos generales
- Aire comprimido y gases
- Dispensado de adhesivos
- Líneas de refrigerante
- Equipos de alta presión
- Sistemas de lubricación
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Serie del producto | 91N |
| Forma | Recto |
| Configuración | Manguera a Puerto |
| Tipo de conexión 1 | Manguera |
| Tamaño de la conexión 1 | -4 (Size), 3/16 pulgada Manguera I.D., 4.8 mm |
| Tipo de conexión 2 | Macho, Rigid, JIC 37°, Giratorio |
| Tamaño de la conexión 2 | 7/16"-20 pulgada Thread |
| Tamaño hexagonal | 1/2 pulgada (see drawing legend J) |
| Tipo de productos | Manguera Fittings |
| Fitting Length | 1.37 pulgada (see drawing legend A), 35 mm |
| Connection Length | 13/16 pulgada Cut-off allowance (see drawing legend B), 21 mm |
| Presión de trabajo máxima | 3000 psi (Dependent on Manguera), 20.7 MPa, 207 bar |
| Tecnología | Fluid & Gas Handling |
| Marca | Parker |
| Para tipo de fluido | Gases, Chemicals, Aceite, Agua, Steam, Pharmaceutical Fluids, Aire (Neumático Media), Hidráulico Fluids |
Preguntas Frecuentes
¿De qué material está hecho el 10391N-4-4?
El cuerpo del 10391N-4-4 está fabricado en Acero (Nipple).
¿Qué tipo de conexión tiene el 10391N-4-4?
El 10391N-4-4 cuenta con conexión tipo Manguera.
¿Qué tamaño de conexión tiene el 10391N-4-4?
El 10391N-4-4 tiene un tamaño de conexión de -4 (Size).
¿Para qué aplicaciones sirve el 10391N-4-4?
El 10391N-4-4 está diseñado para aplicaciones de Semiconductor.
¿A qué serie pertenece el 10391N-4-4?
El 10391N-4-4 pertenece a la serie Parker Permanent Fittings for PTFE Hose - 91/91N. Disponible con envío a todo México en Suminregio Industrial.
