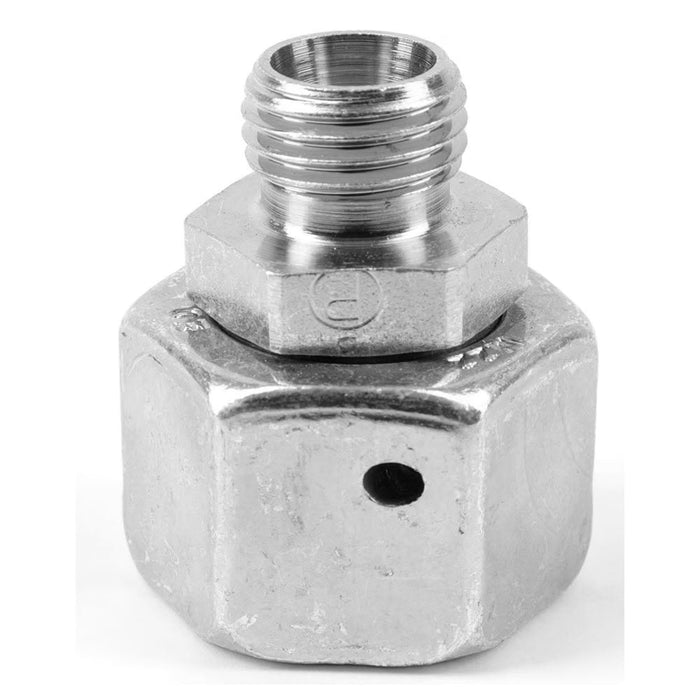

Conexión Giratoria Parker RED15/12LCF de 15 mm a 12 mm Cono 24° con O-Ring, Cono 24° (DIN)

Conexión Giratoria Parker RED15/12LCF de 15 mm a 12 mm Cono 24° con O-Ring

SKU RED15/12LCF
$ 413.71 MXN - $ 413.71 MXN
$ 413.71 MXN
$ 413.71 MXN - $ 413.71 MXN
$ 413.71 MXN
Disponibilidad:
Sobre pedido
Descripción

La Conexión Giratoria Parker RED15/12LCF es la solución ideal para aplicaciones que requieren un rendimiento excepcional en entornos de alta presión. Con un diseño robusto y eficiente, esta conexión de 15 mm a 12 mm con cono de 24° y O-Ring está fabricada en acero de alta calidad, garantizando durabilidad y resistencia. Su capacidad para soportar presiones de hasta 400 bar y temperaturas extremas de -40 °C a 300 °C la convierte en una opción versátil para diversas industrias, incluyendo agricultura, automotriz, construcción y manejo de materiales. Además, viene preensamblada con una tuerca y un anillo de corte EO-PSR, lo que facilita su instalación y asegura un sellado perfecto para la transferencia de fluidos, combustibles y gases. Con la certificación DIN e ISO 8434, esta conexión es sinónimo de calidad y fiabilidad, ideal para quienes buscan un rendimiento superior en sus sistemas hidráulicos y de transferencia de químicos. Disponible en Suminregio Industrial

Los conectores EO-PSR producen conexiones libres de fugas y de alta presión entre tubos y componentes en sistemas hidráulicos. La función básica del EO-PSR es la mordida progresiva controlada del anillo EO-PSR en el tubo, gracias a una geometría interna única.

El proceso de montaje se realiza de acuerdo con las instrucciones del anillo EO-Progressiv. El diseño permite un preensamblado del 100% para un ensamblaje final más fácil.

Características, ventajas y beneficios de la gama de conectores EO-PSR:
• Alta presión: EO-PSR puede usarse en aplicaciones de hasta 800 bar (serie S) y 500 bar (serie L).
• EO-LUB: Gracias al tratamiento especial de las tuercas de tamaños más grandes (25S/28L y superiores), los pares de apriete de los conectores EO-PSR se han reducido en un 25%. Esto facilita el ensamblaje y evita el subapriete.
• Montaje seguro: Dos bordes de corte distintivos proporcionan un aumento progresivo del par de apriete del EO-PSR. El punto final perceptible del montaje contribuye a la máxima seguridad durante el ensamblaje. La geometría multifuncional del anillo evita el sobreapriete.
• EO-PSR está disponible en todo el mundo y cumple con los requisitos de las normas aplicables para conectores con anillo de corte de 24°.

Aplicaciones: Máquinas herramienta, hidráulica móvil, construcción naval/offshore, transporte.

Preguntas Frecuentes

¿Cuál es la diferencia entre las series S y L en conexiones Parker?

Las series indican diferentes configuraciones de rosca y aplicaciones específicas. La serie L está optimizada para aplicaciones ligeras y medianas. Suminregio Industrial proporciona asesoría para seleccionar la serie correcta.

¿Cómo verificar la compatibilidad de esta conexión con mi sistema?

Es necesario verificar diámetros, tipo de rosca, presiones de trabajo y fluidos compatibles. El equipo técnico de Suminregio Industrial puede realizar la evaluación de compatibilidad para su aplicación específica.

Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker RED · EO/EO-2 DIN 2353 (Acero)

Reductor de extremo de tubo (RED, 'Tube End Reducer, Flareless Swivel / 24° Flareless'): tuerca giratoria EO de cono 24° (con o-ring, X1) para el tubo mayor D1 y extremo cono 24° EO (DIN 2353 / ISO 8434-1) para el tubo menor D2. Cubre 4 páginas del catálogo (D41–D44): reducciones de serie L (con combinaciones L/LL y L/S) y de serie S (con combinaciones S/L), de 06/04 a 42/38 mm. Versión en acero (sufijo CF); PN por medida según la tabla del catálogo Parker 4300 (Sección D). En la tabla, 'medida' = D1 / D2 (tubo mayor / tubo menor) y 'serie' = serie(s) tal como las lista el catálogo. Cotas según el dibujo del catálogo: Dim. A = L1, Dim. B = L2, Dim. E = L3; hexágono = S1 (S2 es la tuerca giratoria y S3 el hexágono de la tuerca del lado menor). La tabla lista el cuerpo RED…OMDCF (sin tuerca ni anillo); completo con tuerca y anillo progresivo se pide sin OMD (p. ej. RED18/15LCF); con tuerca funcional EO-2 se añade Z antes de la serie, según las páginas D11–D12. Sello estándar NBR en acero y FKM (VIT) en inoxidable. Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker RED · EO/EO-2 DIN 2353 (Acero) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
RED06L/04LLOMDCF — 6 mm / 4 mm 28.5 mm 24.5 mm 9 mm 100 bar (1450 psi) Acero Cotizar Consultar
RED08/06LOMDCF — 8 mm / 6 mm 30.5 mm 23.5 mm 12 mm 500 bar (7250 psi) Acero $ 277.26 MXN Sobre pedido · confirmar por WhatsApp
RED10/06LOMDCF — 10 mm / 6 mm 32.0 mm 25.0 mm 14 mm 500 bar (7250 psi) Acero Cotizar Consultar
RED10/08LOMDCF — 10 mm / 8 mm 32.0 mm 25.0 mm 14 mm 500 bar (7250 psi) Acero $ 264.82 MXN Sobre pedido · confirmar por WhatsApp
RED12/06LOMDCF — 12 mm / 6 mm 32.0 mm 25.0 mm 17 mm 400 bar (5800 psi) Acero $ 165.14 MXN Sobre pedido · confirmar por WhatsApp
RED12/08LOMDCF — 12 mm / 8 mm 32.0 mm 25.0 mm 17 mm 400 bar (5800 psi) Acero $ 305.08 MXN Sobre pedido · confirmar por WhatsApp
RED12/10LOMDCF — 12 mm / 10 mm 33.0 mm 26.0 mm 17 mm 400 bar (5800 psi) Acero $ 289.16 MXN Sobre pedido · confirmar por WhatsApp
RED15/06LOMDCF — 15 mm / 6 mm 35.5 mm 28.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/08LOMDCF — 15 mm / 8 mm 35.5 mm 28.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/10LOMDCF — 15 mm / 10 mm 36.5 mm 29.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/12LOMDCF — 15 mm / 12 mm 36.5 mm 29.5 mm 19 mm 400 bar (5800 psi) Acero $ 315.76 MXN Sobre pedido · confirmar por WhatsApp
RED18/06LOMDCF — 18 mm / 6 mm 35.0 mm 28.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18/08LOMDCF — 18 mm / 8 mm 35.0 mm 28.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18/10LOMDCF — 18 mm / 10 mm 36.0 mm 29.0 mm 24 mm 400 bar (5800 psi) Acero $ 272.14 MXN Sobre pedido · confirmar por WhatsApp
RED18/12LOMDCF — 18 mm / 12 mm 36.0 mm 29.0 mm 24 mm 400 bar (5800 psi) Acero $ 382.15 MXN Sobre pedido · confirmar por WhatsApp
RED18/15LOMDCF — 18 mm / 15 mm 37.0 mm 30.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18L/16SOMDCF — 18 mm / 16 mm 40.0 mm 31.5 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED22/06LOMDCF — 22 mm / 6 mm 39.0 mm 32.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/08LOMDCF — 22 mm / 8 mm 39.0 mm 32.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/10LOMDCF — 22 mm / 10 mm 40.0 mm 33.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/12LOMDCF — 22 mm / 12 mm 40.0 mm 33.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/15LOMDCF — 22 mm / 15 mm 41.0 mm 34.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22L/16SOMDCF — 22 mm / 16 mm 43.0 mm 34.5 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/18LOMDCF — 22 mm / 18 mm 41.0 mm 33.5 mm 27 mm 250 bar (3620 psi) Acero $ 280.00 MXN Sobre pedido · confirmar por WhatsApp
RED22L/20SOMDCF — 22 mm / 20 mm 45.0 mm 34.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/06LOMDCF — 28 mm / 6 mm 41.0 mm 34.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/08LOMDCF — 28 mm / 8 mm 41.0 mm 34.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/10LOMDCF — 28 mm / 10 mm 42.0 mm 35.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/12LOMDCF — 28 mm / 12 mm 42.0 mm 35.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/15LOMDCF — 28 mm / 15 mm 43.0 mm 36.0 mm 32 mm 250 bar (3620 psi) Acero $ 479.58 MXN Sobre pedido · confirmar por WhatsApp
RED28L/16SOMDCF — 28 mm / 16 mm 45.0 mm 36.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/18LOMDCF — 28 mm / 18 mm 43.0 mm 35.5 mm 32 mm 250 bar (3620 psi) Acero $ 336.14 MXN Sobre pedido · confirmar por WhatsApp
RED28/22LOMDCF — 28 mm / 22 mm 45.0 mm 37.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28L/25SOMDCF — 28 mm / 25 mm 50.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/06LOMDCF — 35 mm / 6 mm 44.0 mm 37.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/08LOMDCF — 35 mm / 8 mm 44.0 mm 37.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/10LOMDCF — 35 mm / 10 mm 45.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero $ 1,484.00 MXN Sobre pedido · confirmar por WhatsApp
RED35/12LOMDCF — 35 mm / 12 mm 45.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/15LOMDCF — 35 mm / 15 mm 46.0 mm 39.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/18LOMDCF — 35 mm / 18 mm 46.0 mm 38.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/22LOMDCF — 35 mm / 22 mm 48.0 mm 40.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35L/25SOMDCF — 35 mm / 25 mm 52.0 mm 40.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/28LOMDCF — 35 mm / 28 mm 48.0 mm 40.5 mm 41 mm 250 bar (3620 psi) Acero $ 843.02 MXN Sobre pedido · confirmar por WhatsApp
RED35L/30SOMDCF — 35 mm / 30 mm 55.0 mm 41.5 mm 46 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/10LOMDCF — 42 mm / 10 mm 48.5 mm 41.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/12LOMDCF — 42 mm / 12 mm 48.5 mm 41.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/15LOMDCF — 42 mm / 15 mm 49.5 mm 42.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/18LOMDCF — 42 mm / 18 mm 49.5 mm 42.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/22LOMDCF — 42 mm / 22 mm 51.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/28LOMDCF — 42 mm / 28 mm 51.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42L/30SOMDCF — 42 mm / 30 mm 57.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/35LOMDCF — 42 mm / 35 mm 53.5 mm 43.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42L/38SOMDCF — 42 mm / 38 mm 61.5 mm 45.5 mm 55 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED08/06SOMDCF — 8 mm / 6 mm 34.0 mm 27.0 mm 14 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED10/06SOMDCF — 10 mm / 6 mm 34.5 mm 27.5 mm 17 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED10/08SOMDCF — 10 mm / 8 mm 34.5 mm 27.5 mm 17 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED12/06SOMDCF — 12 mm / 6 mm 36.0 mm 29.0 mm 17 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED12/08SOMDCF — 12 mm / 8 mm 36.0 mm 29.0 mm 17 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED12/10SOMDCF — 12 mm / 10 mm 37.0 mm 29.5 mm 19 mm 630 bar (9140 psi) Acero $ 849.20 MXN Sobre pedido · confirmar por WhatsApp
RED16/06SOMDCF — 16 mm / 6 mm 39.0 mm 32.0 mm 22 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED16/08SOMDCF — 16 mm / 8 mm 39.0 mm 32.0 mm 22 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED16/10SOMDCF — 16 mm / 10 mm 39.0 mm 31.5 mm 22 mm 630 bar (9140 psi) Acero $ 254.12 MXN Sobre pedido · confirmar por WhatsApp
RED16/12SOMDCF — 16 mm / 12 mm 39.0 mm 31.5 mm 22 mm 630 bar (9140 psi) Acero $ 215.68 MXN Sobre pedido · confirmar por WhatsApp
RED16S/15LOMDCF — 16 mm / 15 mm 39.0 mm 32.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED20/06SOMDCF — 20 mm / 6 mm 43.0 mm 36.0 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/08SOMDCF — 20 mm / 8 mm 43.0 mm 36.0 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/10SOMDCF — 20 mm / 10 mm 43.0 mm 35.5 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/12SOMDCF — 20 mm / 12 mm 43.0 mm 35.5 mm 27 mm 420 bar (6090 psi) Acero $ 284.53 MXN Sobre pedido · confirmar por WhatsApp
RED20S/15LOMDCF — 20 mm / 15 mm 43.0 mm 36.0 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED20/16SOMDCF — 20 mm / 16 mm 45.0 mm 36.5 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20S/18LOMDCF — 20 mm / 18 mm 43.0 mm 35.5 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED25/06SOMDCF — 25 mm / 6 mm 45.5 mm 38.5 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/08SOMDCF — 25 mm / 8 mm 45.5 mm 38.5 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/10SOMDCF — 25 mm / 10 mm 45.5 mm 38.0 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/12SOMDCF — 25 mm / 12 mm 45.5 mm 38.0 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/16SOMDCF — 25 mm / 16 mm 47.5 mm 39.0 mm 32 mm 420 bar (6090 psi) Acero $ 536.41 MXN Sobre pedido · confirmar por WhatsApp
RED25S/18LOMDCF — 25 mm / 18 mm 45.5 mm 38.0 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED25/20SOMDCF — 25 mm / 20 mm 49.5 mm 39.0 mm 32 mm 420 bar (6090 psi) Acero $ 608.74 MXN Sobre pedido · confirmar por WhatsApp
RED25S/22LOMDCF — 25 mm / 22 mm 47.5 mm 40.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED30/06SOMDCF — 30 mm / 6 mm 51.0 mm 44.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/08SOMDCF — 30 mm / 8 mm 51.0 mm 44.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/10SOMDCF — 30 mm / 10 mm 51.0 mm 43.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/12SOMDCF — 30 mm / 12 mm 51.0 mm 43.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/16SOMDCF — 30 mm / 16 mm 53.0 mm 44.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/20SOMDCF — 30 mm / 20 mm 55.0 mm 44.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30S/22LOMDCF — 30 mm / 22 mm 53.0 mm 45.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED30/25SOMDCF — 30 mm / 25 mm 57.0 mm 45.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30S/28LOMDCF — 30 mm / 28 mm 53.0 mm 45.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED38/06SOMDCF — 38 mm / 6 mm 54.5 mm 47.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/08SOMDCF — 38 mm / 8 mm 54.5 mm 47.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/10SOMDCF — 38 mm / 10 mm 54.5 mm 47.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/12SOMDCF — 38 mm / 12 mm 54.5 mm 47.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/16SOMDCF — 38 mm / 16 mm 56.5 mm 48.0 mm 50 mm 420 bar (6090 psi) Acero $ 1,261.53 MXN Sobre pedido · confirmar por WhatsApp
RED38/20SOMDCF — 38 mm / 20 mm 58.5 mm 48.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/25SOMDCF — 38 mm / 25 mm 60.5 mm 48.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38S/28LOMDCF — 38 mm / 28 mm 56.5 mm 49.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED38/30SOMDCF — 38 mm / 30 mm 62.5 mm 49.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38S/35LOMDCF — 38 mm / 35 mm 58.5 mm 48.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
