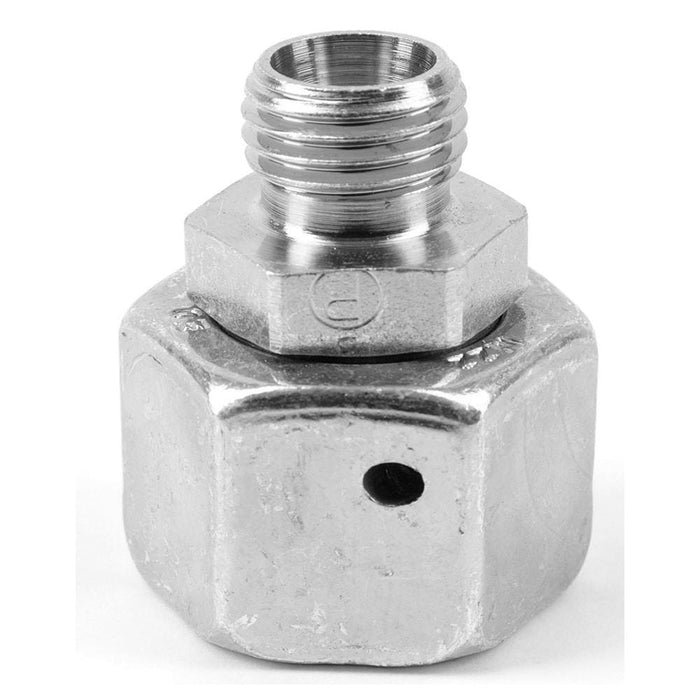

Reductor Parker RED12/10SOMDCF — Acero Inoxidable

Reductor Parker RED12/10SOMDCF — Acero Inoxidable

SKU RED12/10SOMDCF
$ 849.20 MXN - $ 849.20 MXN
$ 849.20 MXN
$ 849.20 MXN - $ 849.20 MXN
$ 849.20 MXN
Disponibilidad:
Sobre pedido
Descripción

Los conectores hidráulicos de alta presión Ermeto DIN tubo a tubo giratorio tienen como función principal conectar diferentes números de tubos o mangueras. Esta amplia gama de conectores DIN tubo a giratorio, tipos EW, ET, EL, EVW, EVT, EVL, DA, RED hasta KOR están disponibles en acero y versión de acero inoxidable.

Dependiendo de la aplicación específica, los conectores pueden entregarse con anillo de corte (EO-PSR o DPR) o sello elastomérico (EO-2), ideales para aplicaciones hidráulicas generales en múltiples industrias que requieren conexiones confiables de alta presión.

Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.

Características y Beneficios

  • Conectores de acero y acero inoxidable con alta resistencia a corrosión
  • Alta presión: hasta 800 bar (serie S) y 500 bar (serie L)
  • Amplio rango de aplicaciones
  • Resistencia a medios agresivos e influencias ambientales

Aplicaciones

  • Sistemas hidráulicos generales
  • Maquinaria industrial pesada
  • Equipos móviles
  • Sistemas de alta presión
  • Herramientas máquina
  • Generación de energía

Especificaciones Técnicas

Especificación Valor
Marca EO/Ermeto
División Alta presión Connectors Europe Division
Tecnología Fluid & Gas Handling
Industria Agriculture, Automotive, Construction, Industrial Manufacturing Equipment, Marine, Material Handling, Transportation
Aplicación Chemical Transfer, Combustible Transfer, Hidráulicos, Mobile Equipment, Oilfield, Packaging
Tipo de productos Hidráulico DIN Fittings
Estilo de productos Adjustable Position
Serie del producto EO Heavy
Configuración Tube to Giratorio
Presión de trabajo máxima 630 bar
Forma Recto
Tipo de conexión 1 Macho, 24° Cone
Tamaño de la conexión 1 12 mm Tubo O.D.
Tipo de conexión 2 Macho, 24° Cone (with O-Ring)
Tamaño de la conexión 2 10 mm Tubo O.D.

Preguntas Frecuentes

¿De qué material está hecho el RED12/10SOMDCF?

El cuerpo del RED12/10SOMDCF está fabricado en Acero.

¿Qué tipo de conexión tiene el RED12/10SOMDCF?

El RED12/10SOMDCF cuenta con conexión tipo Macho.

¿Con qué normas cumple el RED12/10SOMDCF?

El RED12/10SOMDCF cumple con la norma DIN.

¿Qué tamaño de conexión tiene el RED12/10SOMDCF?

El RED12/10SOMDCF tiene un tamaño de conexión de 12 mm Tubo O.D..

¿Cuál es el rango de temperatura del RED12/10SOMDCF?

El RED12/10SOMDCF opera en un rango de temperatura de -40 °F a 572 °F.

Documentación Técnica

Especificaciones técnicas Parker RED12/10SOMDCF

Número de parte (MPN)RED12/10SOMDCF
MarcaParker
SerieParker RED · EO/EO-2 DIN 2353 (Acero) — Reductor giratorio tubo cono 24° a tubo cono 24° menor, EO — acero
FamiliaTube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°)
Extremo AEO cono 24° para tubo métrico (DIN 2353), con tuerca y anillo
Extremo BEO cono 24° giratorio (tuerca con o-ring) para el tubo mayor
Tubo / manguera12 mm / 10 mm (serie S)
Dimensión A37.0 mm
Dimensión B29.5 mm
Dimensión E46 mm
Hexágono19 mm
Presión de trabajo630 bar (9140 psi)
MaterialAcero
AcabadoZincado libre de Cr(VI) (CF)
SelloCono 24° metal-metal con anillo cortante progresivo (DIN 2353 / ISO 8434-1); tuerca giratoria con o-ring (NBR en acero, FKM en inoxidable); EO-2 con sello elastomérico
AplicaciónAlta presión
Armado y prensadoPreensamble del anillo con máquina EOMAT o herramienta manual EO; apriete según instrucciones EO/EO-2 del 4300
Normas y certificacionesISO 8434-1, DIN 2353
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker RED · EO/EO-2 DIN 2353 (Acero)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker RED · EO/EO-2 DIN 2353 (Acero)

Parker RED12/10SOMDCF para tubo / manguera de 12 mm / 10 mm, cuerpo de acero, presión de trabajo 630 bar (9140 psi). Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Reductor de extremo de tubo (RED, 'Tube End Reducer, Flareless Swivel / 24° Flareless'): tuerca giratoria EO de cono 24° (con o-ring, X1) para el tubo mayor D1 y extremo cono 24° EO (DIN 2353 / ISO 8434-1) para el tubo menor D2. Cubre 4 páginas del catálogo (D41–D44): reducciones de serie L (con combinaciones L/LL y L/S) y de serie S (con combinaciones S/L), de 06/04 a 42/38 mm. Versión en acero (sufijo CF); PN por medida según la tabla del catálogo Parker 4300 (Sección D). En la tabla, 'medida' = D1 / D2 (tubo mayor / tubo menor) y 'serie' = serie(s) tal como las lista el catálogo. Cotas según el dibujo del catálogo: Dim. A = L1, Dim. B = L2, Dim. E = L3; hexágono = S1 (S2 es la tuerca giratoria y S3 el hexágono de la tuerca del lado menor). La tabla lista el cuerpo RED…OMDCF (sin tuerca ni anillo); completo con tuerca y anillo progresivo se pide sin OMD (p. ej. RED18/15LCF); con tuerca funcional EO-2 se añade Z antes de la serie, según las páginas D11–D12. Sello estándar NBR en acero y FKM (VIT) en inoxidable. Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker RED · EO/EO-2 DIN 2353 (Acero) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
RED06L/04LLOMDCF — 6 mm / 4 mm 28.5 mm 24.5 mm 9 mm 100 bar (1450 psi) Acero Cotizar Consultar
RED08/06LOMDCF — 8 mm / 6 mm 30.5 mm 23.5 mm 12 mm 500 bar (7250 psi) Acero $ 277.26 MXN Sobre pedido · confirmar por WhatsApp
RED10/06LOMDCF — 10 mm / 6 mm 32.0 mm 25.0 mm 14 mm 500 bar (7250 psi) Acero Cotizar Consultar
RED10/08LOMDCF — 10 mm / 8 mm 32.0 mm 25.0 mm 14 mm 500 bar (7250 psi) Acero $ 264.82 MXN Sobre pedido · confirmar por WhatsApp
RED12/06LOMDCF — 12 mm / 6 mm 32.0 mm 25.0 mm 17 mm 400 bar (5800 psi) Acero $ 165.14 MXN Sobre pedido · confirmar por WhatsApp
RED12/08LOMDCF — 12 mm / 8 mm 32.0 mm 25.0 mm 17 mm 400 bar (5800 psi) Acero $ 305.08 MXN Sobre pedido · confirmar por WhatsApp
RED12/10LOMDCF — 12 mm / 10 mm 33.0 mm 26.0 mm 17 mm 400 bar (5800 psi) Acero $ 289.16 MXN Sobre pedido · confirmar por WhatsApp
RED15/06LOMDCF — 15 mm / 6 mm 35.5 mm 28.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/08LOMDCF — 15 mm / 8 mm 35.5 mm 28.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/10LOMDCF — 15 mm / 10 mm 36.5 mm 29.5 mm 19 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED15/12LOMDCF — 15 mm / 12 mm 36.5 mm 29.5 mm 19 mm 400 bar (5800 psi) Acero $ 315.76 MXN Sobre pedido · confirmar por WhatsApp
RED18/06LOMDCF — 18 mm / 6 mm 35.0 mm 28.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18/08LOMDCF — 18 mm / 8 mm 35.0 mm 28.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18/10LOMDCF — 18 mm / 10 mm 36.0 mm 29.0 mm 24 mm 400 bar (5800 psi) Acero $ 272.14 MXN Sobre pedido · confirmar por WhatsApp
RED18/12LOMDCF — 18 mm / 12 mm 36.0 mm 29.0 mm 24 mm 400 bar (5800 psi) Acero $ 382.15 MXN Sobre pedido · confirmar por WhatsApp
RED18/15LOMDCF — 18 mm / 15 mm 37.0 mm 30.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED18L/16SOMDCF — 18 mm / 16 mm 40.0 mm 31.5 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED22/06LOMDCF — 22 mm / 6 mm 39.0 mm 32.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/08LOMDCF — 22 mm / 8 mm 39.0 mm 32.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/10LOMDCF — 22 mm / 10 mm 40.0 mm 33.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/12LOMDCF — 22 mm / 12 mm 40.0 mm 33.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/15LOMDCF — 22 mm / 15 mm 41.0 mm 34.0 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22L/16SOMDCF — 22 mm / 16 mm 43.0 mm 34.5 mm 27 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED22/18LOMDCF — 22 mm / 18 mm 41.0 mm 33.5 mm 27 mm 250 bar (3620 psi) Acero $ 280.00 MXN Sobre pedido · confirmar por WhatsApp
RED22L/20SOMDCF — 22 mm / 20 mm 45.0 mm 34.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/06LOMDCF — 28 mm / 6 mm 41.0 mm 34.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/08LOMDCF — 28 mm / 8 mm 41.0 mm 34.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/10LOMDCF — 28 mm / 10 mm 42.0 mm 35.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/12LOMDCF — 28 mm / 12 mm 42.0 mm 35.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/15LOMDCF — 28 mm / 15 mm 43.0 mm 36.0 mm 32 mm 250 bar (3620 psi) Acero $ 479.58 MXN Sobre pedido · confirmar por WhatsApp
RED28L/16SOMDCF — 28 mm / 16 mm 45.0 mm 36.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28/18LOMDCF — 28 mm / 18 mm 43.0 mm 35.5 mm 32 mm 250 bar (3620 psi) Acero $ 336.14 MXN Sobre pedido · confirmar por WhatsApp
RED28/22LOMDCF — 28 mm / 22 mm 45.0 mm 37.5 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED28L/25SOMDCF — 28 mm / 25 mm 50.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/06LOMDCF — 35 mm / 6 mm 44.0 mm 37.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/08LOMDCF — 35 mm / 8 mm 44.0 mm 37.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/10LOMDCF — 35 mm / 10 mm 45.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero $ 1,484.00 MXN Sobre pedido · confirmar por WhatsApp
RED35/12LOMDCF — 35 mm / 12 mm 45.0 mm 38.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/15LOMDCF — 35 mm / 15 mm 46.0 mm 39.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/18LOMDCF — 35 mm / 18 mm 46.0 mm 38.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/22LOMDCF — 35 mm / 22 mm 48.0 mm 40.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35L/25SOMDCF — 35 mm / 25 mm 52.0 mm 40.0 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED35/28LOMDCF — 35 mm / 28 mm 48.0 mm 40.5 mm 41 mm 250 bar (3620 psi) Acero $ 843.02 MXN Sobre pedido · confirmar por WhatsApp
RED35L/30SOMDCF — 35 mm / 30 mm 55.0 mm 41.5 mm 46 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/10LOMDCF — 42 mm / 10 mm 48.5 mm 41.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/12LOMDCF — 42 mm / 12 mm 48.5 mm 41.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/15LOMDCF — 42 mm / 15 mm 49.5 mm 42.5 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/18LOMDCF — 42 mm / 18 mm 49.5 mm 42.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/22LOMDCF — 42 mm / 22 mm 51.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/28LOMDCF — 42 mm / 28 mm 51.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42L/30SOMDCF — 42 mm / 30 mm 57.5 mm 44.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42/35LOMDCF — 42 mm / 35 mm 53.5 mm 43.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED42L/38SOMDCF — 42 mm / 38 mm 61.5 mm 45.5 mm 55 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED08/06SOMDCF — 8 mm / 6 mm 34.0 mm 27.0 mm 14 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED10/06SOMDCF — 10 mm / 6 mm 34.5 mm 27.5 mm 17 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED10/08SOMDCF — 10 mm / 8 mm 34.5 mm 27.5 mm 17 mm 800 bar (11600 psi) Acero Cotizar Consultar
RED12/06SOMDCF — 12 mm / 6 mm 36.0 mm 29.0 mm 17 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED12/08SOMDCF — 12 mm / 8 mm 36.0 mm 29.0 mm 17 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED12/10SOMDCF esta ficha — 12 mm / 10 mm 37.0 mm 29.5 mm 19 mm 630 bar (9140 psi) Acero $ 849.20 MXN Sobre pedido · confirmar por WhatsApp
RED16/06SOMDCF — 16 mm / 6 mm 39.0 mm 32.0 mm 22 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED16/08SOMDCF — 16 mm / 8 mm 39.0 mm 32.0 mm 22 mm 630 bar (9140 psi) Acero Cotizar Consultar
RED16/10SOMDCF — 16 mm / 10 mm 39.0 mm 31.5 mm 22 mm 630 bar (9140 psi) Acero $ 254.12 MXN Sobre pedido · confirmar por WhatsApp
RED16/12SOMDCF — 16 mm / 12 mm 39.0 mm 31.5 mm 22 mm 630 bar (9140 psi) Acero $ 215.68 MXN Sobre pedido · confirmar por WhatsApp
RED16S/15LOMDCF — 16 mm / 15 mm 39.0 mm 32.0 mm 24 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED20/06SOMDCF — 20 mm / 6 mm 43.0 mm 36.0 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/08SOMDCF — 20 mm / 8 mm 43.0 mm 36.0 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/10SOMDCF — 20 mm / 10 mm 43.0 mm 35.5 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20/12SOMDCF — 20 mm / 12 mm 43.0 mm 35.5 mm 27 mm 420 bar (6090 psi) Acero $ 284.53 MXN Sobre pedido · confirmar por WhatsApp
RED20S/15LOMDCF — 20 mm / 15 mm 43.0 mm 36.0 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED20/16SOMDCF — 20 mm / 16 mm 45.0 mm 36.5 mm 27 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED20S/18LOMDCF — 20 mm / 18 mm 43.0 mm 35.5 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED25/06SOMDCF — 25 mm / 6 mm 45.5 mm 38.5 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/08SOMDCF — 25 mm / 8 mm 45.5 mm 38.5 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/10SOMDCF — 25 mm / 10 mm 45.5 mm 38.0 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/12SOMDCF — 25 mm / 12 mm 45.5 mm 38.0 mm 32 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED25/16SOMDCF — 25 mm / 16 mm 47.5 mm 39.0 mm 32 mm 420 bar (6090 psi) Acero $ 536.41 MXN Sobre pedido · confirmar por WhatsApp
RED25S/18LOMDCF — 25 mm / 18 mm 45.5 mm 38.0 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
RED25/20SOMDCF — 25 mm / 20 mm 49.5 mm 39.0 mm 32 mm 420 bar (6090 psi) Acero $ 608.74 MXN Sobre pedido · confirmar por WhatsApp
RED25S/22LOMDCF — 25 mm / 22 mm 47.5 mm 40.0 mm 32 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED30/06SOMDCF — 30 mm / 6 mm 51.0 mm 44.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/08SOMDCF — 30 mm / 8 mm 51.0 mm 44.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/10SOMDCF — 30 mm / 10 mm 51.0 mm 43.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/12SOMDCF — 30 mm / 12 mm 51.0 mm 43.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/16SOMDCF — 30 mm / 16 mm 53.0 mm 44.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30/20SOMDCF — 30 mm / 20 mm 55.0 mm 44.5 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30S/22LOMDCF — 30 mm / 22 mm 53.0 mm 45.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED30/25SOMDCF — 30 mm / 25 mm 57.0 mm 45.0 mm 41 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED30S/28LOMDCF — 30 mm / 28 mm 53.0 mm 45.5 mm 41 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED38/06SOMDCF — 38 mm / 6 mm 54.5 mm 47.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/08SOMDCF — 38 mm / 8 mm 54.5 mm 47.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/10SOMDCF — 38 mm / 10 mm 54.5 mm 47.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/12SOMDCF — 38 mm / 12 mm 54.5 mm 47.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/16SOMDCF — 38 mm / 16 mm 56.5 mm 48.0 mm 50 mm 420 bar (6090 psi) Acero $ 1,261.53 MXN Sobre pedido · confirmar por WhatsApp
RED38/20SOMDCF — 38 mm / 20 mm 58.5 mm 48.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38/25SOMDCF — 38 mm / 25 mm 60.5 mm 48.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38S/28LOMDCF — 38 mm / 28 mm 56.5 mm 49.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar
RED38/30SOMDCF — 38 mm / 30 mm 62.5 mm 49.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
RED38S/35LOMDCF — 38 mm / 35 mm 58.5 mm 48.0 mm 50 mm 250 bar (3620 psi) Acero Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
