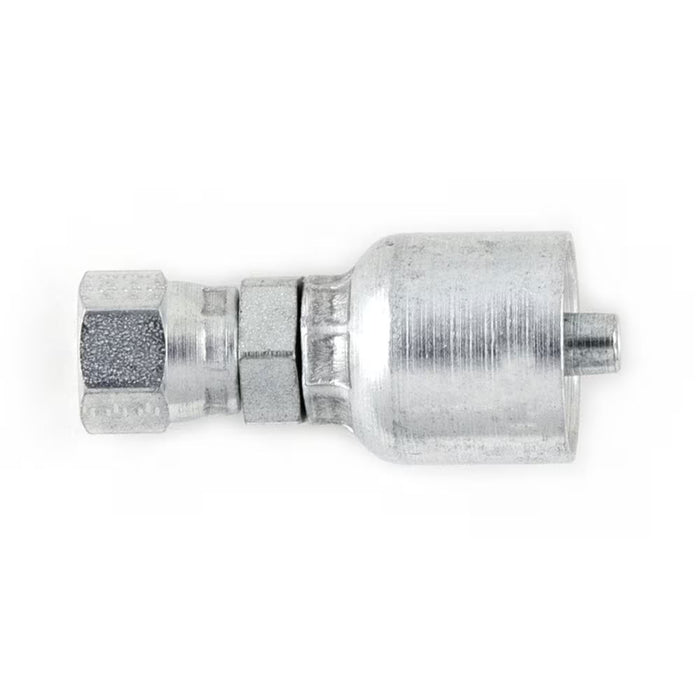

Conexión Parker 10643-20-20 Serie 43 Crimpable JIC 37° Hembra Giratoria de 1-1/4 in

Conexión Parker 10643-20-20 Serie 43 Crimpable JIC 37° Hembra Giratoria de 1-1/4 in

SKU 10643-20-20
$ 1,250.02 MXN - $ 1,250.02 MXN
$ 1,250.02 MXN
$ 1,250.02 MXN - $ 1,250.02 MXN
$ 1,250.02 MXN
Disponibilidad:
¡Solo 3 restantes!
Descripción

La Conexión Parker 10643-20-20 de la Serie 43 es la solución ideal para tus necesidades de conexión hidráulica. Diseñada con un estilo de hembra JIC 37° giratoria, esta conexión de acero de alta calidad garantiza una durabilidad excepcional y resistencia a la corrosión. Con un diámetro interno de manguera de 1-1/4 pulgadas y un tamaño de conexión de 1-5/8"-12 pulgadas, es perfecta para aplicaciones que requieren un flujo eficiente y seguro. Su diseño recto y hexagonal facilita la instalación, mientras que el tamaño de la tuerca hexagonal de 2 pulgadas asegura un ajuste firme y confiable. Esta conexión es esencial para mantener la integridad de tus sistemas hidráulicos, ofreciendo un rendimiento óptimo en condiciones exigentes. No comprometas la calidad; elige la Conexión Parker para asegurar la eficacia y la longevidad de tus proyectos. Disponible en Suminregio Industrial

La Serie 43 de conexiones hidráulicas de estilo prensado de Parker es una gama completa de conexiones hidráulicas permanentes, rentables y de estilo prensado, diseñadas para usarse con la familia de prensas Parkrimp.

Esta serie es reconocida por su facilidad de montaje, amplia selección de formas y terminales, compatibilidad con mangueras y uso extensivo en diversos mercados. Esta línea rentable de conexiones hidráulicas permanentes de estilo prensado está diseñada para usarse con prensas Parkcrimp para ofrecer un sellado y poder de sujeción que "muerde el alambre" (bite-the-wire). Cuando se usa con las mangueras No-Skive de Parker, las conexiones de la Serie 43 se pueden ensamblar sin eliminar la cubierta exterior de la manguera, lo que elimina fallos prematuros causados por un decapado demasiado largo o corto.

Las conexiones de la Serie 43 cuentan con construcción de una sola pieza con un plateado libre de cromo-6 y son compatibles con fluidos hidráulicos y aceites lubricantes a base de petróleo, así como con fluidos hidráulicos a base de éster fosfato. Las aplicaciones incluyen estándar de la industria hidráulica, presión de trabajo constante, alta temperatura, baja temperatura, succión y retorno. Disponible en tamaños desde ¼ de pulgada hasta 2 pulgadas, en una amplia variedad de terminales, la Serie 43 se ofrece en más de 2,500 configuraciones a nivel mundial. Para aplicaciones altamente corrosivas, también están disponibles en acero inoxidable.

Mercados:

Transporte

Autocaravanas y Autobuses

Militar

Construcción

Agricultura

Mantenimiento de Edificios y Jardines

Silvicultura

Ferrocarril

Equipos de Servicios Públicos

Equipos de Elevación de Personal

Máquina-Herramienta

Servicios de Campo Petrolero

Residuos y Recogida de Basuras

Manejo de Materiales

Marina

Pavimentación y Mantenimiento de Carreteras

Equipos de Apoyo en Tierra

Industrial

Minería

Características y Beneficios:

Fácil acoplamiento por presión

HEX Imperial

Opción disponible en acero inoxidable

Amplia gama de configuraciones de terminales

Una sola pieza reduce la complejidad y los puntos potenciales de fuga

La tecnología No-Skive ofrece procesos de producción fáciles, eficientes y seguros

Aplicaciones:

Fluidos hidráulicos y aceites lubricantes de base petrolífera

Fluidos hidráulicos de base éster fosfato

Mangueras Compatibles:

301LT

302

304

351TC, 351ST

387/TC/ST (solo -4 a -20)

422

424

426

431

436

451TC, 451ST

471TC, 471ST

472TC

482TC, 482ST

487/TC/ST (solo -4 a -16)

722/TC/ST

787/TC/ST (solo -4 y -6)

797/TC/ST (solo -4 y -6)

881

GST II Serie 7092

Preguntas Frecuentes

¿Para qué tipo de manguera es compatible la conexión Parker 10643-20-20?

Esta conexión es compatible con mangueras de 1-1/4 pulgadas y está diseñada específicamente para sistemas hidráulicos con estándar JIC 37°. Suminregio Industrial ofrece asesoría técnica para garantizar la compatibilidad correcta.

¿Qué ventajas ofrece el diseño giratorio de esta conexión?

El diseño hembra giratoria facilita la instalación en espacios reducidos y permite ajustes sin torcer la manguera, reduciendo el desgaste del sistema. Suminregio Industrial cuenta con todo el stock de la Serie 43 Parker.

¿Es necesaria herramienta especial para el crimpado?

Sí, requiere máquina crimpadora específica para conexiones Parker Serie 43. Suminregio Industrial puede orientarte sobre las herramientas adecuadas y técnicas de instalación correctas.

Especificaciones técnicas Parker 10643-20-20

Número de parte (MPN)10643-20-20
MarcaParker
SerieParker 10643 · Serie 43 — Conexión prensable recta Parker Serie 43 — hembra giratoria JIC 37°
FamiliaConexiones para Manguera
Rosca1-5/8-12 JIC 37° (nominal 1-1/4 in) (JIC 37°)
Extremo AHembra giratoria JIC 37° (SAE J514)
Extremo BEspiga prensable Serie 43 para manguera
Tubo / manguera1-1/4" (dash -20)
Dimensión A3.94 in (100 mm)
Dimensión B2.25 in (57 mm)
Hexágono2
MaterialAcero
AcabadoRecubrimiento libre de cromo hexavalente (Chromium-6 free)
SelloCono metal-metal de 37° (sin O-ring)
Mangueras compatibles301LT, 302, 304, 351ST, 351TC, 422, 424, 426, 431, 436, 451TC, 451ST, 471TC, 471ST, 472TC, 482TC, 482ST, 722TC, 881
Armado y prensadoPrensadoras Parkrimp de Parker. La hoja indica textualmente: “Stainless steel fittings must be assembled with Karrykrimp 2, PHastkrimp, Superkrimp or Parkrimp 2” (las piezas de acero inoxidable se ensamblan con Karrykrimp 2, PHastkrimp, Superkrimp o Parkrimp 2). Montaje sin pelar la manguera (No-Skive).
Normas y certificacionesISO 12151-5
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 10643 · Serie 43
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 10643 · Serie 43

Es una conexión prensable (crimp) permanente de la Serie 43 de Parker, la línea Parkrimp de un solo cuerpo que se arma sin pelar la manguera (No-Skive). El lado de máquina es una tuerca giratoria hembra JIC 37° (SAE J514 / cono de 37°), que sella metal-metal contra el cono macho y gira libremente para no torcer la manguera al apretar. El otro extremo es la espiga con casquillo de la Serie 43, que se prensa directamente sobre la manguera. Es el terminal recto más usado en hidráulica móvil e industrial: maquinaria de construcción, agrícola, montacargas y equipo de planta. Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera 301LT, 302, 304, 351ST, 351TC, 422, 424, 426, 431, 436, 451TC, 451ST, 471TC, 471ST, 472TC, 482TC, 482ST, 722TC, 881.

Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio Disponibilidad
10643-4-4 7/16-20 JIC 37° (nominal 1/4 in) 1/4" 1.94 in (49 mm) 1.19 in (30 mm) 9/16 — Acero $ 151.71 MXN En stock
10643-4-6 7/16-20 JIC 37° (nominal 1/4 in) 3/8" 2.20 in (56 mm) 1.17 in (30 mm) 9/16 — Acero $ 205.22 MXN En stock
10643-5-4 1/2-20 JIC 37° (nominal 5/16 in) 1/4" 2.03 in (52 mm) 1.28 in (33 mm) 5/8 — Acero $ 158.97 MXN En stock
10643-5-5 1/2-20 JIC 37° (nominal 5/16 in) 5/16" 2.08 in (53 mm) 1.33 in (34 mm) 5/8 — Acero $ 992.59 MXN Sobre pedido
10643-5-6 1/2-20 JIC 37° (nominal 5/16 in) 3/8" 2.26 in (57 mm) 1.23 in (31 mm) 5/8 — Acero $ 195.28 MXN Sobre pedido
10643-6-4 9/16-18 JIC 37° (nominal 3/8 in) 1/4" 2.05 in (52 mm) 1.30 in (33 mm) 11/16 — Acero $ 153.96 MXN En stock
10643-6-5 9/16-18 JIC 37° (nominal 3/8 in) 5/16" 2.10 in (53 mm) 1.35 in (34 mm) 11/16 — Acero Cotizar Consultar
10643-6-6 9/16-18 JIC 37° (nominal 3/8 in) 3/8" 2.29 in (58 mm) 1.26 in (32 mm) 11/16 — Acero $ 178.35 MXN En stock
10643-6-8 9/16-18 JIC 37° (nominal 3/8 in) 1/2" 2.51 in (64 mm) 1.25 in (32 mm) 11/16 — Acero Cotizar Consultar
10643-8-6 3/4-16 JIC 37° (nominal 1/2 in) 3/8" 2.49 in (63 mm) 1.46 in (37 mm) 7/8 — Acero $ 195.14 MXN En stock
10643-8-8 3/4-16 JIC 37° (nominal 1/2 in) 1/2" 2.63 in (67 mm) 1.37 in (35 mm) 7/8 — Acero $ 205.22 MXN En stock
10643-8-10 3/4-16 JIC 37° (nominal 1/2 in) 5/8" 2.82 in (72 mm) 1.38 in (35 mm) 7/8 — Acero Cotizar Consultar
10643-8-12 3/4-16 JIC 37° (nominal 1/2 in) 3/4" 2.83 in (72 mm) 1.39 in (35 mm) 7/8 — Acero Cotizar Consultar
10643-10-6 7/8-14 JIC 37° (nominal 5/8 in) 3/8" 2.51 in (64 mm) 1.48 in (38 mm) 1 — Acero Cotizar Consultar
10643-10-8 7/8-14 JIC 37° (nominal 5/8 in) 1/2" 2.85 in (72 mm) 1.59 in (40 mm) 1 — Acero $ 320.77 MXN En stock
10643-10-10 7/8-14 JIC 37° (nominal 5/8 in) 5/8" 2.93 in (74 mm) 1.49 in (38 mm) 1 — Acero $ 256.26 MXN En stock
10643-10-12 7/8-14 JIC 37° (nominal 5/8 in) 3/4" 2.93 in (74 mm) 1.49 in (38 mm) 1 — Acero Cotizar Consultar
10643-12-8 1-1/16-12 JIC 37° (nominal 3/4 in) 1/2" 2.78 in (71 mm) 1.52 in (39 mm) 1-1/4 — Acero $ 333.25 MXN En stock
10643-12-10 1-1/16-12 JIC 37° (nominal 3/4 in) 5/8" 3.10 in (79 mm) 1.66 in (42 mm) 1-1/4 — Acero $ 408.88 MXN En stock
10643-12-12 1-1/16-12 JIC 37° (nominal 3/4 in) 3/4" 3.17 in (81 mm) 1.73 in (44 mm) 1-1/4 — Acero $ 321.76 MXN En stock
10643-12-16 1-1/16-12 JIC 37° (nominal 3/4 in) 1" 3.29 in (84 mm) 1.67 in (42 mm) 1-1/4 — Acero Cotizar Consultar
10643-14-12 1-3/16-12 JIC 37° (nominal 7/8 in) 3/4" 3.18 in (81 mm) 1.74 in (44 mm) 1-3/8 — Acero Cotizar Consultar
10643-16-12 1-5/16-12 JIC 37° (nominal 1 in) 3/4" 3.31 in (84 mm) 1.87 in (47 mm) 1-1/2 — Acero $ 553.54 MXN En stock
10643-16-16 1-5/16-12 JIC 37° (nominal 1 in) 1" 3.62 in (92 mm) 2.00 in (51 mm) 1-1/2 — Acero $ 631.19 MXN En stock
10643-20-16 1-5/8-12 JIC 37° (nominal 1-1/4 in) 1" 3.81 in (97 mm) 2.19 in (56 mm) 2 — Acero $ 1,435.89 MXN En stock
10643-20-20 esta ficha 1-5/8-12 JIC 37° (nominal 1-1/4 in) 1-1/4" 3.94 in (100 mm) 2.25 in (57 mm) 2 — Acero $ 1,250.02 MXN En stock
10643-24-24 1-7/8-12 JIC 37° (nominal 1-1/2 in) 1-1/2" 3.84 in (98 mm) 2.47 in (63 mm) 2-1/4 — Acero $ 1,378.09 MXN En stock
10643-32-32 2-1/2-12 JIC 37° (nominal 2 in) 2" 4.73 in (120 mm) 2.95 in (75 mm) 2-7/8 — Acero $ 4,278.50 MXN En stock
10643-16-20 1-5/16-12 JIC 37° (nominal 1 in) 1-1/4" — — — — Acero Cotizar Consultar
10643-24-20 1-7/8-12 JIC 37° (nominal 1-1/2 in) 1-1/4" — — — — Acero Cotizar Consultar
10643-10-10C 7/8-14 JIC 37° (nominal 5/8 in) 5/8" 2.93 in (74 mm) 1.49 in (38 mm) 1 — Acero inoxidable Cotizar Consultar
10643-12-12C 1-1/16-12 JIC 37° (nominal 3/4 in) 3/4" 3.17 in (81 mm) 1.73 in (44 mm) 1-1/4 — Acero inoxidable Cotizar Consultar
10643-16-16C 1-5/16-12 JIC 37° (nominal 1 in) 1" 3.62 in (92 mm) 2.00 in (51 mm) 1-1/2 — Acero inoxidable Cotizar Consultar
10643-20-20C 1-5/8-12 JIC 37° (nominal 1-1/4 in) 1-1/4" 3.94 in (100 mm) 2.25 in (57 mm) 2 — Acero inoxidable Cotizar Consultar
10643-24-24C 1-7/8-12 JIC 37° (nominal 1-1/2 in) 1-1/2" 3.84 in (98 mm) 2.47 in (63 mm) 2-1/4 — Acero inoxidable Cotizar Consultar
10643-32-32C 2-1/2-12 JIC 37° (nominal 2 in) 2" 4.73 in (120 mm) 2.95 in (75 mm) 2-7/8 — Acero inoxidable Cotizar Consultar
10643-4-4C 7/16-20 JIC 37° (nominal 1/4 in) 1/4" 1.94 in (49 mm) 1.19 in (30 mm) 9/16 — Acero inoxidable Cotizar Consultar
10643-6-4C 9/16-18 JIC 37° (nominal 3/8 in) 1/4" 2.05 in (52 mm) 1.30 in (33 mm) 11/16 — Acero inoxidable Cotizar Consultar
10643-6-6C 9/16-18 JIC 37° (nominal 3/8 in) 3/8" 2.29 in (58 mm) 1.26 in (32 mm) 11/16 — Acero inoxidable Cotizar Consultar
10643-8-8C 3/4-16 JIC 37° (nominal 1/2 in) 1/2" 2.63 in (67 mm) 1.37 in (35 mm) 7/8 — Acero inoxidable Cotizar Consultar

Datos del catálogo oficial Parker, Conexiones para Manguera. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
