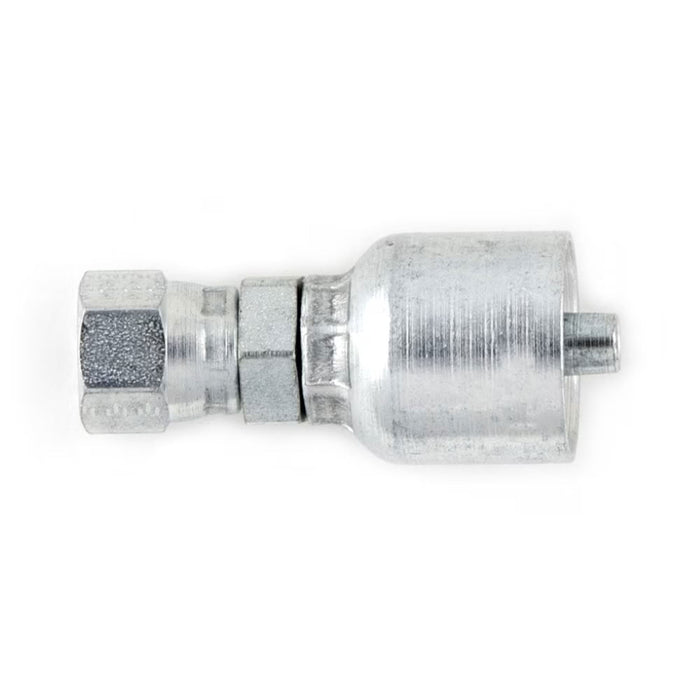

Conexión Crimpable Parker 10677-20-16 Serie 77 JIC Giratoria de 1-1/4 in para Manguera de 1 in

Conexión Crimpable Parker 10677-20-16 Serie 77 JIC Giratoria de 1-1/4 in para Manguera de 1 in

SKU 10677-20-16
$ 1,131.68 MXN - $ 1,131.68 MXN
$ 1,131.68 MXN
$ 1,131.68 MXN - $ 1,131.68 MXN
$ 1,131.68 MXN
Disponibilidad:
Sobre pedido
Descripción

La Conexión Crimpable Parker 10677-20-16 de la Serie 77 es la solución ideal para quienes buscan un rendimiento excepcional en sistemas hidráulicos. Diseñada para mangueras de 1 pulgada de diámetro interno, esta conexión presenta un estilo de hembra JIC 37° giratoria, lo que permite una instalación flexible y eficiente. Fabricada en acero de alta calidad, garantiza durabilidad y resistencia ante condiciones exigentes. Con un tamaño de conexión de 1-1/4" y un hexágono de respaldo de 41 mm, esta pieza se adapta perfectamente a diversas aplicaciones industriales. Su diseño recto y la capacidad de rotación facilitan el manejo y la instalación, asegurando un sellado seguro y confiable. No comprometa la calidad de su sistema hidráulico; elija la Conexión Crimpable Parker para un rendimiento superior y una larga vida útil. Disponible en Suminregio Industrial

Las conexiones para manguera hidráulica de alta presión Serie 77 de Parker ofrecen alto rendimiento, montaje rápido y la flexibilidad de diseño de más de 500 configuraciones.

Las conexiones hidráulicas de estilo prensado Serie 77 de Parker Hannifin son conexiones permanentes y rentables de tipo "muerde-el-alambre" para aplicaciones de alta presión. Diseñadas para usarse con prensas Parkrimp, las conexiones de la serie 77 requieren menos fuerza de empuje y son fáciles de ensamblar. Su construcción compacta de una sola pieza ofrece mejor valor, flujo, y reduce la pérdida de calor y presión, así como la complejidad. Compatibles con una amplia gama de mangueras de presión de trabajo constante, las conexiones de la Serie 77 están diseñadas para eficiencia, seguridad y rendimiento. Cuando se combinan con la manguera No-Skive de Parker, las conexiones de la Serie 77 se pueden ensamblar sin eliminar la cubierta exterior de la manguera. Disponibles en múltiples materiales y una amplia variedad de configuraciones de extremo, se ofrecen en tamaños desde ¼ de pulgada hasta 2 pulgadas.

Mercados:

Militar

Construcción

Silvicultura

Servicios de Campo Petrolero

Industrial

Minería

Características y Beneficios:

Hexágono métrico

Fácil acoplamiento por presión

Múltiples materiales disponibles, como acero y acero inoxidable

Amplia gama de configuraciones de extremo

Una sola pieza reduce la complejidad y los puntos potenciales de fuga

La tecnología No-Skive ofrece procesos de producción fáciles, eficientes y seguros

Aplicaciones:

Fluidos hidráulicos y aceites lubricantes de base petrolífera

Mangueras Compatibles:

387 (solo -20 a -32)

487 (solo -20 a -32)

787 (solo -8 a -32)

797 (solo -8 a -32

Preguntas Frecuentes

¿Qué ventaja ofrece el diseño giratorio en esta conexión?

El diseño giratorio permite facilidad de instalación y reduce torsión en la manguera, extendiendo su vida útil. Suminregio Industrial ofrece conexiones Parker con tecnología giratoria de alta calidad y durabilidad.

¿Cómo verifico el crimpado correcto de esta conexión?

Debe verificarse la medida del diámetro exterior después del crimpado según especificaciones Parker. Suminregio Industrial proporciona manuales técnicos y soporte para instalación correcta de todas las conexiones.

Especificaciones técnicas Parker 10677-20-16

Número de parte (MPN)10677-20-16
MarcaParker
SerieParker 10677 · Serie 77 — Conexión prensable recta Parker Serie 77 - hembra giratoria JIC 37°
FamiliaConexiones para Manguera
Rosca1-5/8-12 JIC 37° (rosca nominal 1-1/4) (JIC)
Extremo AHembra giratoria JIC 37° (SAE J514)
Extremo BEspiga prensable Serie 77 para manguera de espirales
Tubo / manguera1" (dash -16)
Dimensión A4.38 in (109,1 mm)
Dimensión B2.43 in (59,5 mm)
Hexágono36 mm
Presión de trabajo5000 psi
MaterialAcero
SelloCono metal-metal de 37° (sin O-ring)
Presión nominal5.000 psi (la hoja Parker anota: "All sizes of 10677 fittings are rated at 5,000 psi working pressure")
Mangueras compatibles387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST
Armado y prensadoPrensado permanente No-Skive con máquinas Parkrimp; dado según CrimpSource / Sección C del 4400
Normas y certificacionesISO 12151-5
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 10677 · Serie 77
Cotiza en línea

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 10677 · Serie 77

Conexión prensable (crimp) permanente de la Serie 77 de Parker, la familia diseñada para manguera hidráulica de 4 y 6 espirales de alta presión. El lado de máquina es una tuerca giratoria hembra JIC 37° (SAE J514): sella metal-metal contra el cono macho de 37° y gira libre para no torcer la manguera al apretar. El otro extremo es la espiga con casquillo de la Serie 77, que se prensa directamente sobre la manguera. Se usa en equipo móvil pesado, excavadoras, perforación, prensas y cualquier circuito de alta presión armado con manguera de espirales. Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera 387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST.

Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio Disponibilidad
10677-6-8 9/16-18 JIC 37° (rosca nominal 3/8) 1/2" 2.75 in (69,7 mm) 1.53 in (38,8 mm) 22 mm 5000 psi Acero Cotizar Consultar
10677-6-8C 9/16-18 JIC 37° (rosca nominal 3/8) 1/2" 2.75 in (69,7 mm) 1.53 in (38,8 mm) 22 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-8-8 3/4-16 JIC 37° (rosca nominal 1/2) 1/2" 2.79 in (71,1 mm) 1.58 in (40,1 mm) 22 mm 5000 psi Acero $ 365.06 MXN En stock
10677-8-8C 3/4-16 JIC 37° (rosca nominal 1/2) 1/2" 2.79 in (71,1 mm) 1.58 in (40,1 mm) 22 mm 5000 psi Acero Inoxidable $ 5,080.39 MXN Sobre pedido
10677-10-8 7/8-14 JIC 37° (rosca nominal 5/8) 1/2" 2.91 in (74,0 mm) 1.69 in (43,0 mm) 22 mm 5000 psi Acero $ 474.58 MXN Sobre pedido
10677-10-10 7/8-14 JIC 37° (rosca nominal 5/8) 5/8" 3.18 in (80,7 mm) 1.83 in (46,5 mm) 24 mm 5000 psi Acero $ 821.38 MXN Sobre pedido
10677-10-10C 7/8-14 JIC 37° (rosca nominal 5/8) 5/8" 3.18 in (80,7 mm) 1.83 in (46,5 mm) 24 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-10-12 7/8-14 JIC 37° (rosca nominal 5/8) 3/4" 3.62 in (91,8 mm) 1.98 in (50,3 mm) 30 mm 5000 psi Acero Cotizar Consultar
10677-12-8 1-1/16-12 JIC 37° (rosca nominal 3/4) 1/2" 3.17 in (80,4 mm) 1.95 in (49,5 mm) 30 mm 5000 psi Acero $ 912.65 MXN Sobre pedido
10677-12-10 1-1/16-12 JIC 37° (rosca nominal 3/4) 5/8" 3.30 in (83,9 mm) 1.95 in (49,6 mm) 30 mm 5000 psi Acero $ 1,095.18 MXN Sobre pedido
10677-12-12 1-1/16-12 JIC 37° (rosca nominal 3/4) 3/4" 3.66 in (93,5 mm) 2.03 in (52,0 mm) 30 mm 5000 psi Acero $ 547.59 MXN En stock
10677-12-12C 1-1/16-12 JIC 37° (rosca nominal 3/4) 3/4" 3.77 in (95,7 mm) 2.13 in (54,2 mm) 30 mm 5000 psi Acero Inoxidable $ 5,184.81 MXN Sobre pedido
10677-12-16 1-1/16-12 JIC 37° (rosca nominal 3/4) 1" 4.12 in (104,7 mm) 2.17 in (55,2 mm) 36 mm 5000 psi Acero Cotizar Consultar
10677-14-12 1-3/16-12 JIC 37° (rosca nominal 7/8) 3/4" 3.88 in (98,5 mm) 2.24 in (56,9 mm) 36 mm 5000 psi Acero Cotizar Consultar
10677-16-12 1-5/16-12 JIC 37° (rosca nominal 1) 3/4" 3.87 in (98,7 mm) 2.24 in (57,3 mm) 30 mm 5000 psi Acero $ 912.65 MXN Sobre pedido
10677-16-12C 1-5/16-12 JIC 37° (rosca nominal 1) 3/4" 4.01 in (101,8 mm) 2.37 in (60,3 mm) 36 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-16-16 1-5/16-12 JIC 37° (rosca nominal 1) 1" 4.15 in (105,7 mm) 2.20 in (56,2 mm) 36 mm 5000 psi Acero $ 1,095.18 MXN En stock
10677-16-16C 1-5/16-12 JIC 37° (rosca nominal 1) 1" 4.16 in (105,7 mm) 2.21 in (56,2 mm) 36 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-16-20 1-5/16-12 JIC 37° (rosca nominal 1) 1-1/4" 4.84 in (123,0 mm) 2.57 in (65,3 mm) 46 mm 5000 psi Acero Cotizar Consultar
10677-20-16 esta ficha 1-5/8-12 JIC 37° (rosca nominal 1-1/4) 1" 4.38 in (109,1 mm) 2.43 in (59,5 mm) 36 mm 5000 psi Acero $ 1,131.68 MXN Sobre pedido
10677-20-20 1-5/8-12 JIC 37° (rosca nominal 1-1/4) 1-1/4" 4.86 in (123,5 mm) 2.59 in (65,8 mm) 46 mm 5000 psi Acero $ 1,805.21 MXN En stock
10677-20-20C 1-5/8-12 JIC 37° (rosca nominal 1-1/4) 1-1/4" 4.92 in (125,0 mm) 2.65 in (67,3 mm) 46 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-24-20 1-7/8-12 JIC 37° (rosca nominal 1-1/2) 1-1/4" 4.98 in (126,5 mm) 2.71 in (68,6 mm) 46 mm 5000 psi Acero $ 2,281.62 MXN Sobre pedido
10677-24-24 1-7/8-12 JIC 37° (rosca nominal 1-1/2) 1-1/2" 5.34 in (135,7 mm) 2.95 in (75,0 mm) 50 mm 5000 psi Acero $ 2,372.88 MXN En stock
10677-24-24C 1-7/8-12 JIC 37° (rosca nominal 1-1/2) 1-1/2" 5.55 in (140,9 mm) 3.16 in (80,3 mm) 50 mm 5000 psi Acero Inoxidable Cotizar Consultar
10677-32-32 2-1/2-12 JIC 37° (rosca nominal 2) 2" 6.29 in (159,8 mm) 3.54 in (89,9 mm) 65 mm 5000 psi Acero $ 4,563.23 MXN En stock
10677-32-32C 2-1/2-12 JIC 37° (rosca nominal 2) 2" 6.29 in (159,8 mm) 3.54 in (89,9 mm) 65 mm 5000 psi Acero Inoxidable Cotizar Consultar

Datos del catálogo oficial Parker, Conexiones para Manguera. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
