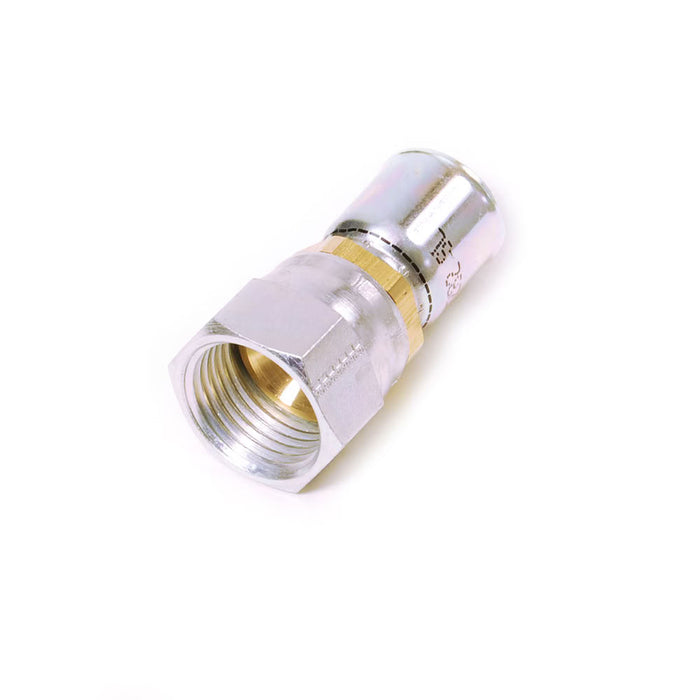

Conector Hembra Permanente Parker 10691N-10-10 para Manguera PTFE Serie 91/91N

Conector Hembra Permanente Parker 10691N-10-10 para Manguera PTFE - Serie 91/91N

SKU 10691N-10-10
$ 467.40 MXN - $ 467.40 MXN
$ 467.40 MXN
$ 467.40 MXN - $ 467.40 MXN
$ 467.40 MXN
Disponibilidad:
en stock, listo para ser enviado

Descuentos

Solicita descuentos con nuestros asesores

Descripción

Presentamos el Conector Hembra Permanente Parker 10691N-10-10, una solución de alta calidad para la conexión de mangueras PTFE en aplicaciones industriales. Diseñado con un estilo de producto JIC 37° giratorio y recto, este conector es ideal para la configuración de manguera a puerto, garantizando una conexión segura y eficiente. Con un tamaño de conexión de 1/2 pulgada de diámetro interior y una rosca de 7/8"-14, este accesorio es compatible con una amplia gama de fluidos, incluyendo hidráulicos, aceites, químicos y gases, lo que lo convierte en una opción versátil para diversas industrias como transporte, alimentos y bebidas, y semiconductores. Fabricado en latón y acero, y con un recubrimiento libre de cromo 6, este conector no solo ofrece durabilidad, sino también un rendimiento óptimo bajo presiones de operación de hasta 3000 psi. Con una longitud de 2.03 pulgadas y un diseño que facilita la instalación, el Conector Hembra Permanente Parker es la elección perfecta para quienes buscan calidad y fiabilidad en el manejo de fluidos. ¡Adquiere el tuyo hoy en Suminregio Industrial y optimiza tus sistemas de conexión!

Hembra SAE (JIC) 37° Giratorio Los accesorios Serie 91/91N de Parker se utilizan con mangueras de PTFE de pared lisa y media presión de la división Parflex. Nuestra amplia selección de accesorios de crimpado para mangueras de PTFE incluye, entre otros, diseños NPT, JIC y Seal-Lok™, con muchos accesorios disponibles en acero inoxidable para aplicaciones corrosivas. Los accesorios tienen una característica de guía en la base para simplificar la inserción correcta de la manguera y se pueden crimpar con cualquiera de las máquinas Parkrimp. Los dados para estas crimpadoras incluyen el sistema exclusivo Parkalign® de Parker, que cuenta con un diseño de tope positivo que posiciona el accesorio en el dado para un crimpado perfecto cada vez.

Mercados:
• Industrial
• Compresores de aire y gas
• Maquinaria de empaque
• Equipos de impresión y marcado

Características:
• Diseño con guía de entrada
• Dados Parkalign®

Aplicaciones:
• Líneas de transferencia química
• Hidráulica general
• Aire/gases comprimidos
• Dispensación de adhesivos
• Líneas de refrigerante

Preguntas Frecuentes

¿Qué tipo de configuración permite el conector Parker 10691N-10-10?

Este conector Parker permite configuración de manguera a puerto con conexión JIC 37° giratorio y recto, ideal para aplicaciones industriales que requieren conexiones precisas y confiables. Suminregio Industrial ofrece asesoría técnica especializada.

¿Es compatible con mangueras PTFE de alta presión?

Sí, el conector Parker 10691N-10-10 está específicamente diseñado para mangueras PTFE de las series 91/91N, garantizando compatibilidad total en sistemas de alta presión y temperatura. Suminregio Industrial es tu distribuidor de confianza.

Especificaciones técnicas Parker 10691N-10-10

Número de parte (MPN)10691N-10-10
MarcaParker
SerieParker 10691N · Terminal giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex) — Terminal giratorio hembra JIC 37° (prensable) Parker 10691N, Serie 91N Parflex, catálogo 4660
FamiliaParflex
Rosca7/8-14 JIC 37° (UNF) (UNF)
Extremo AHembra giratoria SAE (JIC) 37°
Extremo BPrensable (permanent crimp) para manguera serie 91N
Tubo / manguera-10" (dash -10)
Dimensión A2.03 in (52 mm)
Dimensión B1-5/16 in (33 mm)
HexágonoH 13/16 in · J 1 in
MaterialNiple de latón, tuerca y casquillo de acero
Mangueras compatiblesMangueras Parflex serie 91N (ver CrimpSource / catálogo 4660)
Armado y prensadoPrensado: MiniKrimp 94C-001-PFD / 94C-002-PFD para series 56, 91, 91N, 92, 93N, CG, CY, MS, SF, 43 y HY (no para inoxidable de 56, CG, 93N o 43: usar mínimo 60 t, p. ej. KarryKrimp II); ver CrimpSource (pág. F-4).
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 10691N · Terminal giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 10691N · Terminal giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex)

Parker 10691N-10-10 es un terminal giratorio hembra JIC 37° (prensable) para tubo / manguera de -10" con rosca 7/8-14 JIC 37° (UNF), cuerpo de niple de latón, tuerca y casquillo de acero. Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

10691N Female SAE (JIC) 37° Swivel (91N Series, Permanent Crimp): terminal giratorio hembra JIC 37° (prensable). Terminal prensable (permanent crimp) de la Serie 91N de la División Parflex (catálogo Parker 4660). Material: Niple de latón, tuerca y casquillo de acero (Construction: Brass nipple, steel nut and shell). Con sufijo "S" niple, tuerca y casquillo de acero; con sufijo "C" acero inoxidable. NOTE: Size -4, -5, -8 and -10 incorporate a dual seat. Cotas de la tabla: dim_a = A (largo total); dim_b = B (Cutoff Allow., tolerancia de corte); hexágono = Hex (H / J / W según columnas impresas); medida_manguera = dash de manguera; medidas en pulgadas (mm entre paréntesis). Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera Mangueras Parflex serie 91N (ver CrimpSource / catálogo 4660).

Tabla de medidas de la serie Parker 10691N · Terminal giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
10691N-4-4 7/16-20 JIC 37° (UNF) -4" 1.47 in (37 mm) 7/8 in (22 mm) H 3/8 in · J 9/16 in — Niple de latón, tuerca y casquillo de acero $ 133.27 MXN En stock
10691N-5-5 1/2-20 JIC 37° (UNF) -5" 1.60 in (41 mm) 1 in (25 mm) H 7/16 in · J 5/8 in — Niple de latón, tuerca y casquillo de acero $ 246.86 MXN Sobre pedido · confirmar por WhatsApp
10691N-6-6 9/16-18 JIC 37° (UNF) -6" 1.66 in (42 mm) 1 in (25 mm) H 1/2 in · J 11/16 in — Niple de latón, tuerca y casquillo de acero $ 224.59 MXN En stock
10691N-6-8 9/16-18 JIC 37° (UNF) -8" 1.72 in (44 mm) 1 in (25 mm) H 9/16 in · J 11/16 in — Niple de latón, tuerca y casquillo de acero $ 744.15 MXN Sobre pedido · confirmar por WhatsApp
10691N-8-8 3/4-16 JIC 37° (UNF) -8" 1.89 in (48 mm) 1-3/16 in (30 mm) H 11/16 in · J 7/8 in — Niple de latón, tuerca y casquillo de acero $ 285.82 MXN En stock
10691N-8-10 3/4-16 JIC 37° (UNF) -10" 1.86 in (58 mm) 1-1/8 in (29 mm) H 3/4 in · J 7/8 in — Niple de latón, tuerca y casquillo de acero $ 698.19 MXN Sobre pedido · confirmar por WhatsApp
10691N-10-10 esta ficha 7/8-14 JIC 37° (UNF) -10" 2.03 in (52 mm) 1-5/16 in (33 mm) H 13/16 in · J 1 in — Niple de latón, tuerca y casquillo de acero $ 467.40 MXN En stock
10691N-12-12 1-1/16-12 JIC 37° (UNF) -12" 2.18 in (55 mm) 1-3/8 in (35 mm) H 1 in · J 1-1/4 in — Niple de latón, tuerca y casquillo de acero $ 530.04 MXN En stock
10691N-16-16 1-5/16-12 JIC 37° (UNF) -16" 2.45 in (62 mm) 1-9/16 in (40 mm) H 1-1/4 in · J 1-1/2 in — Niple de latón, tuerca y casquillo de acero $ 799.94 MXN En stock
10691-20-20 1-5/8-12 JIC 37° (UNF) -20" 2.58 in (65 mm) 1-9/16 in (40 mm) H 1-11/16 in · J 2 in — Niple de latón, tuerca y casquillo de acero $ 2,316.49 MXN Sobre pedido · confirmar por WhatsApp

Datos del catálogo oficial Parker, Parflex. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
