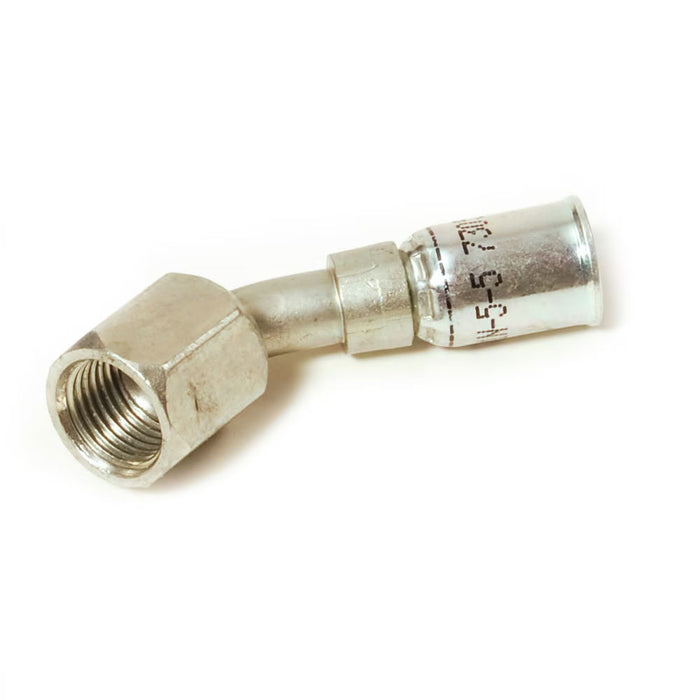

Conector Parker PTFE Codo 45°- 13791N-6-6

Conector Parker PTFE Codo 45°- Parte 13791N-6-6

SKU 13791N-6-6
$ 488.38 MXN - $ 488.38 MXN
$ 488.38 MXN
$ 488.38 MXN - $ 488.38 MXN
$ 488.38 MXN
Disponibilidad:
en stock, listo para ser enviado

Descuentos

Solicita descuentos con nuestros asesores

Descripción

Conector Parker PTFE Codo 45° - Parte 13791N-6-6, una solución de alta calidad para la conexión de mangueras en diversas aplicaciones industriales. Este conector, diseñado con un estilo hembra JIC 37° giratorio y una caída corta, ofrece una conexión robusta y confiable, ideal para la transferencia de fluidos y gases. Con un tamaño de conexión de 5/16" de diámetro interno y una rosca de 9/16"-18 pulgadas, este accesorio es perfecto para mangueras que operan a presiones de hasta 3000 psi, garantizando un rendimiento óptimo en condiciones exigentes. Fabricado en acero y revestido con cromo libre de hexavalente, este conector es compatible con una amplia gama de fluidos, incluyendo hidráulicos, aceites, químicos y gases, lo que lo convierte en una opción versátil para industrias como el transporte, alimentos y bebidas, y semiconductores. No comprometas la calidad de tus conexiones; elige el Conector Parker PTFE Codo 45° para asegurar un manejo eficiente y seguro de tus fluidos. ¡Compra ahora en Suminregio Industrial y optimiza tus procesos!

Conexión JIC 37° Giratoria - Codo 45° Las conexiones Parker de la serie 91/91N están diseñadas para su uso con mangueras PTFE de pared lisa y presión media de la división Parflex. Nuestra amplia selección de conexiones para mangueras PTFE incluye, pero no se limita a, diseños NPT, JIC y Seal-Lok™, con muchas conexiones disponibles en acero inoxidable para aplicaciones corrosivas.

Estas conexiones cuentan con un diseño de guía en la base para facilitar la correcta inserción de la manguera y pueden ser prensadas con cualquiera de las máquinas Parkrimp de Parker. Los dados para estas prensadoras incluyen el exclusivo sistema Parkalign® de Parker, que presenta un diseño de tope positivo que posiciona la conexión en el dado para un prensado perfecto en cada operación.

Mercados principales:
• Industrial
• Compresores de aire y gases
• Maquinaria de empaque
• Equipos de impresión y marcado

Características destacadas:
• Diseño con guía de inserción
• Dados con sistema Parkalign®

Aplicaciones típicas:
• Líneas de transferencia química
• Sistemas hidráulicos generales
• Aire/gases comprimidos
• Dosificación de adhesivos
• Líneas de refrigerante

Preguntas Frecuentes

¿Cuándo es recomendable usar un codo de 45° en lugar de 90°?

Los codos de 45° reducen pérdidas de presión y facilitan el flujo en cambios de dirección graduales. Suminregio Industrial ofrece asesoría para optimizar el diseño de tus sistemas hidráulicos.

¿Qué significa caída corta en este conector?

Caída corta se refiere al diseño compacto que minimiza el espacio requerido para la conexión. Suminregio Industrial recomienda estos conectores para instalaciones con limitaciones de espacio.

Especificaciones técnicas Parker 13791N-6-6

Número de parte (MPN)13791N-6-6
MarcaParker
SerieParker 13791N · Codo 45° giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex) — Codo 45° giratorio hembra JIC 37° (prensable) Parker 13791N, Serie 91N Parflex, catálogo 4660
FamiliaParflex
Rosca9/16-18 JIC 37° (UNF) (UNF)
Extremo AHembra giratoria JIC 37°, codo 45°
Extremo BPrensable (permanent crimp) para manguera serie 91N
Tubo / manguera-6" (dash -6)
Dimensión A1.94 in (49 mm)
Dimensión B1-5/16 in (33 mm)
Dimensión EE 0.39 in (10 mm)
HexágonoJ 11/16 in
MaterialNiple, tubo, tuerca y casquillo de acero
Mangueras compatiblesMangueras Parflex serie 91N (ver CrimpSource / catálogo 4660)
Armado y prensadoPrensado: MiniKrimp 94C-001-PFD / 94C-002-PFD para series 56, 91, 91N, 92, 93N, CG, CY, MS, SF, 43 y HY (no para inoxidable de 56, CG, 93N o 43: usar mínimo 60 t, p. ej. KarryKrimp II); ver CrimpSource (pág. F-4).
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 13791N · Codo 45° giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 13791N · Codo 45° giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex)

Parker 13791N-6-6 es un codo 45° giratorio hembra JIC 37° (prensable) para tubo / manguera de -6" con rosca 9/16-18 JIC 37° (UNF), cuerpo de niple, tubo, tuerca y casquillo de acero. Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

13791N JIC 37° Swivel 45° Elbow (91N Series, Permanent Crimp): codo 45° giratorio hembra JIC 37° (prensable). Terminal prensable (permanent crimp) de la Serie 91N de la División Parflex (catálogo Parker 4660). Material: Niple, tubo, tuerca y casquillo de acero (Construction: Steel nipple, tube, nut and shell). Con sufijo "C" acero inoxidable. Cotas de la tabla: dim_a = A (largo total); dim_b = B (Cutoff Allow., tolerancia de corte); dim_e = E (caída del codo); hexágono = Hex (H / J / W según columnas impresas); medida_manguera = dash de manguera; medidas en pulgadas (mm entre paréntesis). Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera Mangueras Parflex serie 91N (ver CrimpSource / catálogo 4660).

Tabla de medidas de la serie Parker 13791N · Codo 45° giratorio hembra JIC 37° (prensable) (Serie 91N, Parflex) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
13791N-4-4 7/16-20 JIC 37° (UNF) -4" 1.74 in (44 mm) 1-3/16 in (30 mm) J 9/16 in — Niple, tubo, tuerca y casquillo de acero $ 373.84 MXN En stock
13791N-5-5 1/2-20 JIC 37° (UNF) -5" 1.87 in (47 mm) 1-1/4 in (32 mm) J 5/8 in — Niple, tubo, tuerca y casquillo de acero $ 969.40 MXN Sobre pedido · confirmar por WhatsApp
13791N-6-6 esta ficha 9/16-18 JIC 37° (UNF) -6" 1.94 in (49 mm) 1-5/16 in (33 mm) J 11/16 in — Niple, tubo, tuerca y casquillo de acero $ 488.38 MXN En stock
13791N-8-8 3/4-16 JIC 37° (UNF) -8" 2.28 in (58 mm) 1-9/16 in (37 mm) J 7/8 in — Niple, tubo, tuerca y casquillo de acero $ 734.05 MXN En stock
13791N-10-10 7/8-14 JIC 37° (UNF) -10" 2.42 in (61 mm) 1-11/16 in (43 mm) J 1 in — Niple, tubo, tuerca y casquillo de acero $ 930.79 MXN En stock
13791N-12-12 1-1/16-12 JIC 37° (UNF) -12" 2.83 in (58 mm) 2-1/16 in (52 mm) J 1-1/4 in — Niple, tubo, tuerca y casquillo de acero $ 1,088.10 MXN Sobre pedido · confirmar por WhatsApp
13791N-16-16 1-5/16-12 JIC 37° (UNF) -16" 3.18 in (81 mm) 2-1/4 in (57 mm) J 1-1/2 in — Niple, tubo, tuerca y casquillo de acero $ 1,409.21 MXN En stock
13791-20-20 1-5/8-12 JIC 37° (UNF) -20" 3.67 in (93 mm) 2-9/16 in (65 mm) J 2 in — Niple, tubo, tuerca y casquillo de acero Cotizar Consultar

Datos del catálogo oficial Parker, Parflex. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
