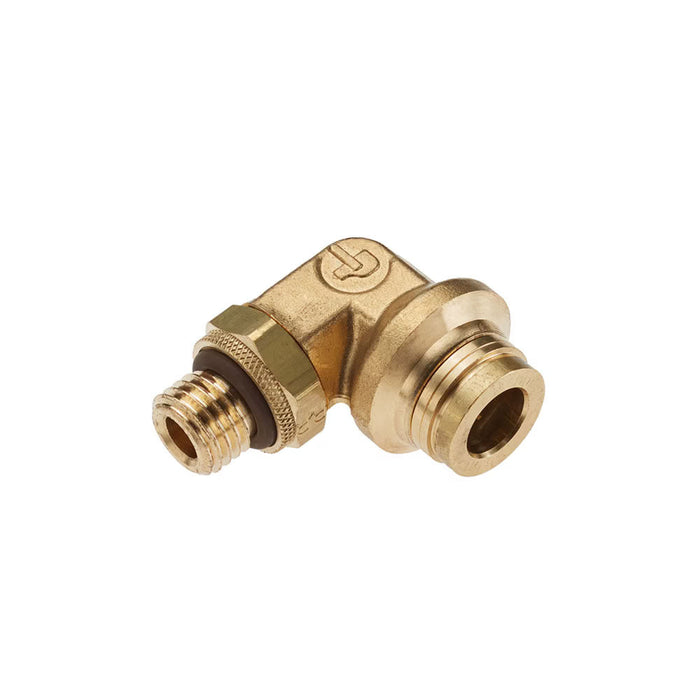

Codo de 90° Rígido para Frenos de Aire D.O.T. Parker 169PTCNS-4-M16 Push to Connect de 1/4 in a Rosca Métrica M16x1.5 Macho en Latón
Descripción
Presentamos el Codo de 90° Rígido para Frenos de Aire D.O.T. Parker 169PTCNS-4-M16, una solución de conexión robusta y confiable para sistemas de aire comprimido. Fabricado en latón de alta calidad, este codo ofrece una durabilidad excepcional y resistencia a la corrosión, asegurando un rendimiento óptimo en condiciones exigentes. Con un tamaño de conexión de 1/4" y un tipo de conexión macho métrico M16x1.5, este codo permite una instalación rápida y sencilla gracias a su diseño Push-to-Connect. Su configuración de tubo a tubería y su forma de codo a 90° facilitan la adaptación en espacios reducidos, mientras que su rango de temperatura operativa, que va desde -40 °F hasta 200 °F, garantiza su funcionalidad en diversas condiciones ambientales. Ideal para aplicaciones industriales y de transporte, este codo es la elección perfecta para quienes buscan calidad y eficiencia en sus sistemas de frenos de aire. Disponible en Suminregio Industrial
Como líder mundial en tecnologías libres de fugas, Parker ofrece la conexión PTC tanto en una versión compuesta (composite) como de latón, diseñadas para sistemas de frenos de aire que cumplen con las especificaciones SAE y D.O.T.. Desarrolladas para satisfacer las exigencias de todos los sistemas de camión/remolque, equipos móviles y ferrocarril a nivel mundial, las conexiones PTC de Parker reducen el tiempo de ensamblaje en un 90% en comparación con las conexiones de tipo compresión. El cuerpo compuesto es resistente, ligero y resistente a impactos, mientras que la versión en latón utiliza el mismo collarín y anillo tórico (O-ring), pero con un cuerpo de latón. El innovador diseño del collarín garantiza un agarre positivo del tubo, y el soporte rígido de acero inoxidable permanece en su lugar para facilitar un montaje correcto.
Uso con las siguientes tuberías de la División Parflex de Parker:
1120 Nylon Air Brake Tubing (Tubería de Nailon para Frenos de Aire)
1320 Quantum Elastomeric Air Brake Tubing (Tubería Elastomérica Quantum para Frenos de Aire)
Mercados:
Camiones de Servicio Pesado
Remolques
Equipos Móviles
Ferrocarril
Características y Beneficios:
Conexiones de inserción rápida aprobadas por el D.O.T. para reparar líneas de frenos de aire en camiones y remolques.
Para uso en sistemas de frenos de aire de camiones semirremolques, remolques, autobuses, equipos móviles e implementos agrícolas.
Uso en aplicaciones de aire secundario, como puertas neumáticas para ferrocarril, asientos de aire, amortiguadores e instrumentos en la cabina.
Cumple con los requisitos de rendimiento de D.O.T. FMVSS 571.106, SAE J1131 y SAE J2494-3.
El soporte de tubo de acero inoxidable asegura un flujo máximo y el cumplimiento de los requisitos de SAE J2494-3.
Cuerpo compuesto: resistente, ligero, compacto y resistente a impactos.
El cuerpo compuesto puede girarse después del ensamblaje para alinear las conexiones con formas específicas y lograr la orientación correcta.
Todas las roscas según SAE J476.
Las conexiones PTC reducen el tiempo de ensamblaje en un 90% respecto a las conexiones de tipo compresión.
Conexión de inserción rápida para uniones de tubo estancas.
Conexión para frenos de aire aprobada por el D.O.T. para el servicio de líneas de frenos de nailon y líneas de aire secundario.
Conexiones de inserción rápida ideales para el trabajo de mantenimiento de flotas, talleres de reparación y distribuidores de implementos agrícolas.
Aplicaciones:
Frenos de aire
Tanques de aire
Suspensión neumática (Air Ride)
Deslizadores (sliders)
Inflado de neumáticos
Líneas de aire primarias y secundarias
Controles de cabina
Las configuraciones y tamaños personalizados están disponibles bajo solicitud. Contáctenos para obtener más información.
Preguntas Frecuentes
¿Es adecuado el modelo 4mm para aplicaciones de alta presión?
Los codos Parker de 4mm están diseñados para manejar presiones industriales estándar según especificaciones D.O.T. La capacidad específica depende de la aplicación. Suminregio Industrial proporciona datos técnicos completos y recomendaciones de uso seguro.
¿Cómo verificar la autenticidad de los productos Parker?
Los productos Parker originales incluyen marcas de identificación específicas y números de parte únicos. Suminregio Industrial como distribuidor autorizado garantiza la autenticidad y trazabilidad de todos los productos Parker distribuidos en México.
Especificaciones técnicas Parker 169PTCNS-4-M16
| Número de parte (MPN) | 169PTCNS-4-M16 |
|---|---|
| Marca | Parker |
| Serie | Parker 169PTCNS · Codo macho ajustable a rosca métrica (latón) — Codo macho ajustable con rosca métrica cilíndrica (M12x1.5, M16x1.5, M22x1.5) push-to-connect, cuerpo de latón, orientable tras el ajuste. |
| Familia | Push-In Neumaticos |
| Rosca | M16X1.5 (Métrica) |
| Extremo A | Push-to-connect para tubo (pulgadas) |
| Extremo B | Rosca métrica cilíndrica (M12x1.5 / M16x1.5 / M22x1.5) |
| Tubo | 1/4" |
| Dimensión A | 0.88 in |
| Dimensión B | 1.27 in |
| Hexágono | 11 mm |
| Material | Latón |
| Sello | O-ring Buna-N (Nitrilo); colet de latón; soporte de tubo en acero inoxidable |
| Presión nominal | Hasta 250 psi (17.2 bar) |
| Tubos / mangueras compatibles | Tubo de nylon SAE J844 Tipo A y B, OD en pulgadas (ver tabla) |
| Aplicación | Aire |
| Rango de temperatura | -50 °F a +230 °F (-45.5 °C a +110 °C); -40 °F a +200 °F (-40 °C a +93.3 °C) en tubo de 3/16 y 5/32 |
| Normas y certificaciones | SAE J2494, SAE J2494-3, D.O.T. FMVSS 571.106, SAE J844 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker 169PTCNS · Codo macho ajustable a rosca métrica (latón) |
