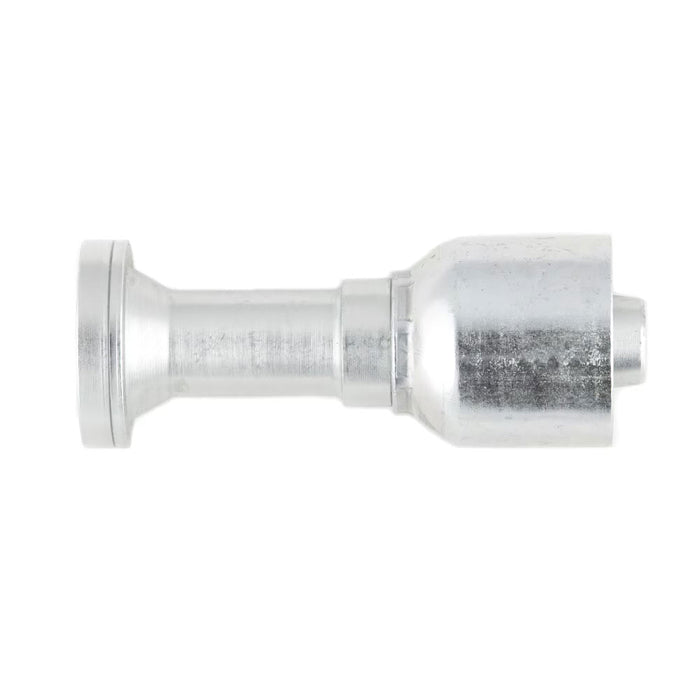

Conector Hidráulico Parker Serie 77 16A77-20-20

Conector Hidráulico Parker Serie 77 - Parte 16A77-20-20

SKU 16A77-20-20
$ 1,642.77 MXN - $ 1,642.77 MXN
$ 1,642.77 MXN
$ 1,642.77 MXN - $ 1,642.77 MXN
$ 1,642.77 MXN
Disponibilidad:
en stock, listo para ser enviado

Descuentos

Solicita descuentos con nuestros asesores

Descripción

Conector Hidráulico Parker Serie 77 - Parte 16A77-20-20, una solución robusta y confiable para todas sus necesidades hidráulicas. Fabricado en acero de alta calidad, este conector garantiza durabilidad y resistencia en condiciones exigentes. Con un diámetro interior de manguera de 1-1/4 pulgadas y un tamaño de brida de 1-1/4 pulgadas, es ideal para aplicaciones que requieren conexiones seguras y eficientes. Su diseño recto y estilo de producto con cabeza de brida SAE Código 62 aseguran una instalación sencilla y un rendimiento óptimo. No comprometa la calidad de sus sistemas hidráulicos; elija el Conector Hidráulico Parker Serie 77 y experimente la diferencia en su rendimiento. ¡Adquiéralo ahora en Suminregio Industrial y optimice su operación!

La Serie 77 de Parker de acoplamientos para mangueras hidráulicas de alta presión ofrece alto rendimiento, ensamblaje rápido y la flexibilidad de diseño de más de 500 configuraciones.

Los acoplamientos hidráulicos tipo crimp Serie 77 de Parker Hannifin son soluciones económicas, permanentes y de tipo "muerde-alambre" para aplicaciones de alta presión. Diseñados para usarse con crimpadoras Parkrimp, los acoplamientos de la serie 77 requieren menor fuerza de inserción y son fáciles de ensamblar. Su construcción compacta de una sola pieza ofrece mejor valor, mayor flujo, menor pérdida de presión y calor, además de reducir la complejidad. Compatibles con una amplia gama de mangueras para presión de trabajo constante, los acoplamientos Serie 77 están diseñados para eficiencia, seguridad y rendimiento. Cuando se combinan con mangueras No-Skive de Parker, los acoplamientos Serie 77 pueden ensamblarse sin remover la cubierta exterior de la manguera. Disponibles en múltiples materiales y una amplia variedad de configuraciones terminales, los acoplamientos serie 77 se ofrecen en tamaños desde ¼ de pulgada hasta 2 pulgadas.

Mercados:
• Militar
• Construcción
• Forestal
• Servicios de campo petrolero
• Industrial
• Minería

Características/Beneficios:
• Hexagonal métrico
• Fácil fuerza de inserción
• Múltiples materiales disponibles, como acero y acero inoxidable
• Amplia gama de configuraciones terminales
• Diseño de una pieza reduce complejidad y posibles fugas
• Tecnología No-Skive ofrece procesos de producción fáciles, eficientes y seguros

Aplicaciones:
• Fluidos hidráulicos y aceites lubricantes base petróleo

Mangueras Compatibles:
• 387 (-20 hasta -32 solamente)
• 487 (-20 hasta -32 solamente)
• 787 (-8 hasta -32 solamente)
• 797 (-8 hasta -32 solamente)

Preguntas Frecuentes

¿Qué diámetro de manguera acepta el conector 16A77-20-20?

El conector Parker Serie 77 16A77-20-20 está diseñado para mangueras con diámetro interior de 1-1/4 pulgadas. Suminregio Industrial garantiza la autenticidad y calidad de todos los productos Parker.

¿En qué aplicaciones se recomienda este conector hidráulico?

Este conector de acero de alta calidad es ideal para sistemas hidráulicos que requieren durabilidad y resistencia en condiciones exigentes industriales. Suminregio Industrial ofrece asesoría técnica especializada para su aplicación.

Especificaciones técnicas Parker 16A77-20-20

Número de parte (MPN)16A77-20-20
MarcaParker
SerieParker 16A77 · Serie 77 — Conexión recta prensable con cabeza de brida SAE Código 62, Serie 77
FamiliaConexiones para Manguera
RoscaBrida SAE Código 62 1-1/4" (Brida)
Extremo ACabeza de brida SAE Código 62 (sin rosca)
Extremo BEspiga de manguera prensable Serie 77
Tubo / manguera1-1/4" (dash -20)
Dimensión A5.73 in (145,6 mm)
Dimensión B3.46 in (87,8 mm)
MaterialAcero
SelloO-ring en la cara de la brida (kit de brida, ver sección de Accesorios del catálogo 4400)
Mangueras compatibles387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST
AplicaciónAceite, Alta presión
Armado y prensadoPrensado permanente No-Skive (sin descarnar la cubierta) con la familia de máquinas Parkrimp de Parker. El dado y el diámetro de prensado no vienen en la Sección B: se consultan en CrimpSource / Sección C del catálogo 4400.
Normas y certificacionesISO 12151-3-S-S
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 16A77 · Serie 77
Cotiza en línea

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 16A77 · Serie 77

Terminal prensable recto de la Serie 77 de Parker rematado en cabeza de brida SAE Código 62, la serie de brida de alta presión (6000 psi). No tiene rosca: se fija al puerto con abrazaderas partidas, tornillos y O-ring. Se prensa permanente y sin descarne sobre manguera espiralada 387/487/787/797. Es la conexión estándar para líneas de gran diámetro y alta presión en bombas, válvulas y actuadores. Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera 387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST.

Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio Disponibilidad
16A77-8-8 Brida SAE Código 62 1/2" 1/2" 3.51 in (89,3 mm) 2.29 in (58,3 mm) — — Acero $ 894.40 MXN Sobre pedido
16A77-8-10 Brida SAE Código 62 1/2" 5/8" 3.83 in (97,3 mm) 2.48 in (63,0 mm) — — Acero $ 1,314.21 MXN Sobre pedido
16A77-12-10 Brida SAE Código 62 3/4" 5/8" 2.95 in (74,9 mm) 1.60 in (40,7 mm) — — Acero $ 1,277.70 MXN Sobre pedido
16A77-12-12 Brida SAE Código 62 3/4" 3/4" 4.49 in (113,9 mm) 2.85 in (72,5 mm) — — Acero $ 912.65 MXN Sobre pedido
16A77-12-12C Brida SAE Código 62 3/4" 3/4" 4.49 in (113,9 mm) 2.85 in (72,5 mm) — — Acero Inoxidable Cotizar Consultar
16A77-12-16 Brida SAE Código 62 3/4" 1" 4.96 in (126,0 mm) 3.01 in (76,5 mm) — — Acero Cotizar Consultar
16A77-16-12 Brida SAE Código 62 1" 3/4" 3.47 in (88,1 mm) 1.83 in (46,6 mm) — — Acero $ 1,022.17 MXN Sobre pedido
16A77-16-16 Brida SAE Código 62 1" 1" 4.45 in (113,0 mm) 2.50 in (63,5 mm) — — Acero $ 618.10 MXN En stock
16A77-16-16C Brida SAE Código 62 1" 1" 4.45 in (113,0 mm) 2.50 in (63,5 mm) — — Acero Inoxidable Cotizar Consultar
16A77-16-20 Brida SAE Código 62 1" 1-1/4" 5.66 in (143,8 mm) 3.39 in (86,1 mm) — — Acero $ 1,095.18 MXN En stock
16A77-20-16 Brida SAE Código 62 1-1/4" 1" 4.05 in (102,9 mm) 2.10 in (53,4 mm) — — Acero $ 1,624.51 MXN Sobre pedido
16A77-20-16C Brida SAE Código 62 1-1/4" 1" 4.05 in (102,9 mm) 2.10 in (53,4 mm) — — Acero Inoxidable Cotizar Consultar
16A77-20-20 esta ficha Brida SAE Código 62 1-1/4" 1-1/4" 5.73 in (145,6 mm) 3.46 in (87,8 mm) — — Acero $ 1,642.77 MXN En stock
16A77-20-20C Brida SAE Código 62 1-1/4" 1-1/4" 5.73 in (145,6 mm) 3.46 in (87,8 mm) — — Acero Inoxidable $ 15,488.82 MXN Sobre pedido
16A77-20-24 Brida SAE Código 62 1-1/4" 1-1/2" 6.06 in (153,9 mm) 3.67 in (93,2 mm) — — Acero $ 3,833.12 MXN Sobre pedido
16A77-24-16 Brida SAE Código 62 1-1/2" 1" 4.25 in (108,0 mm) 2.30 in (58,4 mm) — — Acero Cotizar Consultar
16A77-24-20 Brida SAE Código 62 1-1/2" 1-1/4" 4.65 in (118,1 mm) 2.38 in (60,4 mm) — — Acero $ 1,734.03 MXN En stock
16A77-24-24 Brida SAE Código 62 1-1/2" 1-1/2" 6.39 in (162,3 mm) 4.00 in (101,6 mm) — — Acero $ 1,825.30 MXN Sobre pedido
16A77-24-24C Brida SAE Código 62 1-1/2" 1-1/2" 6.39 in (162,3 mm) 4.00 in (101,6 mm) — — Acero Inoxidable Cotizar Consultar
16A77-32-24 Brida SAE Código 62 2" 1-1/2" 5.23 in (132,8 mm) 2.84 in (72,2 mm) — — Acero $ 3,284.93 MXN Sobre pedido
16A77-32-32 Brida SAE Código 62 2" 2" 7.17 in (182,1 mm) 4.41 in (112,0 mm) — — Acero $ 3,632.33 MXN Sobre pedido
16A77-32-32C Brida SAE Código 62 2" 2" 7.17 in (182,1 mm) 4.41 in (112,0 mm) — — Acero Inoxidable Cotizar Consultar

Datos del catálogo oficial Parker, Conexiones para Manguera. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
