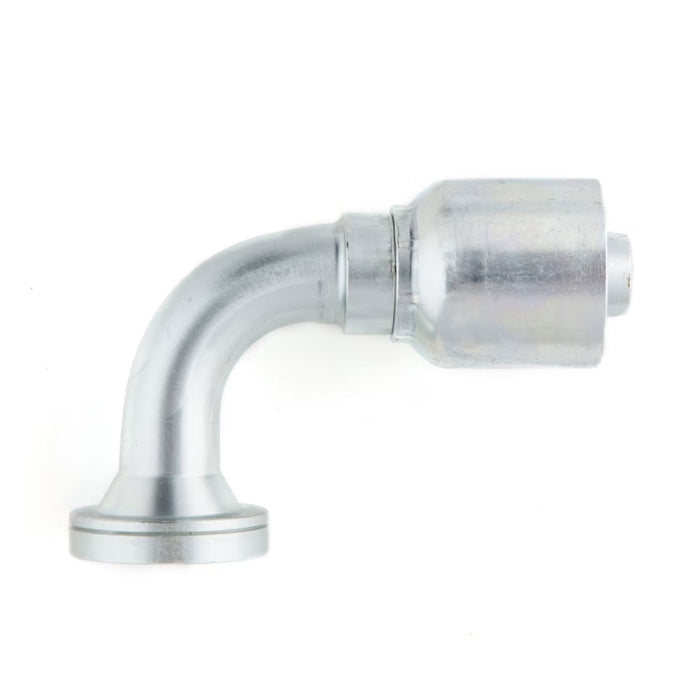

Conexión Crimpable Codo 90° con Flange SAE Code 62 Parker 16N77-20-16 Serie 77 de 1-1/4 in a 1 in
Descripción
Presentamos el Conexión Crimpable Codo 90° con Flange SAE Code 62 Parker 16N77-20-16 de la Serie 77, una solución robusta y eficiente para tus necesidades de conexión hidráulica. Este codo de 90 grados está diseñado específicamente para mangueras con un diámetro interno de 1 pulgada, garantizando un ajuste perfecto y un flujo óptimo. Fabricado en acero de alta calidad, este componente no solo ofrece durabilidad, sino también resistencia a las condiciones más exigentes. Con un tamaño de brida de 1-1/4 pulgadas, este codo es ideal para aplicaciones industriales donde se requiere una conexión segura y confiable. Su diseño de cabeza de brida SAE Code 62 asegura una instalación sencilla y un rendimiento superior, convirtiéndolo en una elección indispensable para profesionales que buscan calidad y eficiencia en sus sistemas hidráulicos. No comprometas la integridad de tus conexiones; elige el codo Parker 16N77-20-16 y experimenta la diferencia en tu trabajo diario. Disponible en Suminregio Industrial
Las Conexiónes para manguera hidráulica de alta presión Serie 77 de Parker ofrecen alto rendimiento, montaje rápido y la flexibilidad de diseño de más de 500 configuraciones.
Las Conexiónes hidráulicas de estilo prensado Serie 77 de Parker Hannifin son Conexiónes permanentes y rentables de tipo "muerde-el-alambre" para aplicaciones de alta presión. Diseñadas para usarse con prensas Parkrimp, las Conexiónes de la serie 77 requieren menos fuerza de empuje y son fáciles de ensamblar. Su construcción compacta de una sola pieza ofrece mejor valor, flujo, y reduce la pérdida de calor y presión, así como la complejidad. Compatibles con una amplia gama de mangueras de presión de trabajo constante, las Conexiónes de la Serie 77 están diseñadas para eficiencia, seguridad y rendimiento. Cuando se combinan con la manguera No-Skive de Parker, las Conexiónes de la Serie 77 se pueden ensamblar sin eliminar la cubierta exterior de la manguera. Disponibles en múltiples materiales y una amplia variedad de configuraciones de extremo, se ofrecen en tamaños desde ¼ de pulgada hasta 2 pulgadas.
Mercados:
Militar
Construcción
Silvicultura
Servicios de Campo Petrolero
Industrial
Minería
Características y Beneficios:
Hexágono métrico
Fácil acoplamiento por presión
Múltiples materiales disponibles, como acero y acero inoxidable
Amplia gama de configuraciones de extremo
Una sola pieza reduce la complejidad y los puntos potenciales de fuga
La tecnología No-Skive ofrece procesos de producción fáciles, eficientes y seguros
Aplicaciones:
Fluidos hidráulicos y aceites lubricantes de base petrolífera
Mangueras Compatibles:
387 (solo -20 a -32)
487 (solo -20 a -32)
787 (solo -8 a -32)
797 (solo -8 a -32
Preguntas Frecuentes
¿Qué diámetro de manguera acepta la conexión Parker 16N77-20-16?
La conexión Parker 16N77-20-16 está diseñada para mangueras con diámetro interno de 1 pulgada. Suminregio Industrial garantiza la compatibilidad total con sistemas hidráulicos estándar.
¿Cuáles son las ventajas del ángulo de 90° en esta conexión?
El codo de 90° permite cambios direccionales precisos en sistemas hidráulicos, optimizando el espacio y reduciendo la tensión en las mangueras. Suminregio Industrial ofrece asesoría técnica para su correcta instalación.
Especificaciones técnicas Parker 16N77-20-16
| Número de parte (MPN) | 16N77-20-16 |
|---|---|
| Marca | Parker |
| Serie | Parker 16N77 · Serie 77 — Codo 90° prensable Parker Serie 77 — cabeza de brida SAE Code 62 |
| Familia | Conexiones para Manguera |
| Rosca | Brida Código 62 1-1/4" (Brida) |
| Extremo A | Cabeza de brida SAE Code 62 (SAE J518 / ISO 6162-2), codo 90° |
| Extremo B | Espiga prensable Serie 77 para manguera (No-Skive) |
| Tubo / manguera | 1" (dash -16) |
| Dimensión A | 4.65 in (118,1 mm) |
| Dimensión B | 2.70 in (68,6 mm) |
| Dimensión E | 3.54 in (90,0 mm) |
| Material | Acero |
| Sello | O-ring en la cara de la brida. La hoja remite: «See Accessories Section for O-Rings and Flange Kits». |
| Mangueras compatibles | 787TC y 797TC (GlobalCore). La hoja Parker de la Serie 77 imprime literalmente «Use with 787TC, 797TC hoses». |
| Armado y prensado | Prensadoras Parkrimp de Parker, montaje No-Skive (sin pelar la cubierta de la manguera). La Sección B del catálogo 4400 no publica máquina ni dado por terminal. |
| Normas y certificaciones | ISO 12151-3-E90M-S |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker 16N77 · Serie 77 |
