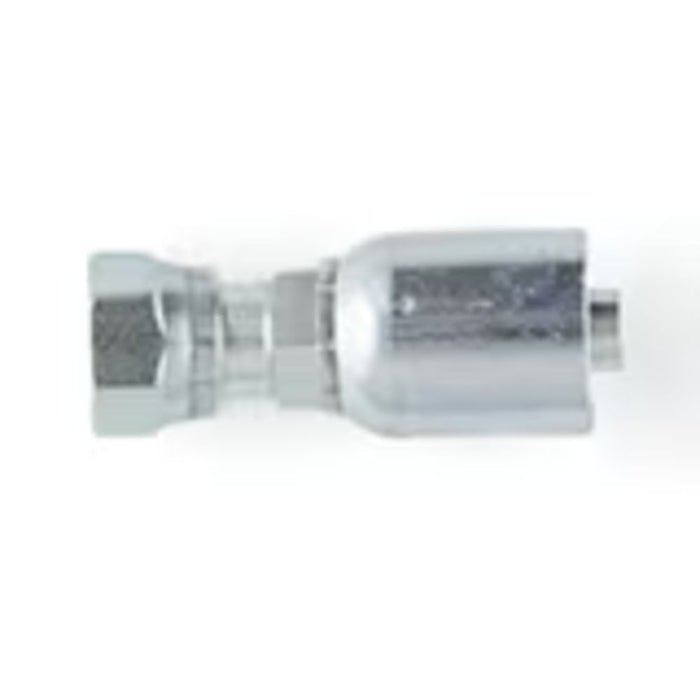

Conexión Recta Larga Parker 1JS77-20-20 Serie 77 Hembra Seal Lok Giratoria Crimpada de 1-1/4 in, Cara Plana (ORFS)

Conexión Recta Larga Parker 1JS77-20-20 Serie 77 Hembra Seal Lok Giratoria Crimpada de 1-1/4 in

SKU 1JS77-20-20
$ 1,275.88 MXN - $ 1,275.88 MXN
$ 1,275.88 MXN
$ 1,275.88 MXN - $ 1,275.88 MXN
$ 1,275.88 MXN
Disponibilidad:
Sobre pedido
Descripción

La Conexión Recta Larga Parker 1JS77-20-20 de la Serie 77 es la solución ideal para tus necesidades de conexión hidráulica. Fabricada en acero de alta calidad, esta conexión presenta un diseño recto y largo que facilita la instalación en espacios reducidos. Con un diámetro interno de manguera de 1-1/4 pulgadas y un tamaño de conexión de 1-11/16"-12 pulgadas, garantiza un ajuste seguro y eficiente. Su estilo de conexión hembra Seal-Lok giratoria permite una flexibilidad excepcional, minimizando el riesgo de torsiones y daños en las mangueras. Además, cuenta con un tamaño de hexágono de tuerca de 50 mm y un hexágono de respaldo de 46 mm, lo que asegura una instalación y desinstalación sin complicaciones. Esta conexión es perfecta para aplicaciones industriales que requieren durabilidad y rendimiento, convirtiéndola en una elección confiable para tus proyectos. Disponible en Suminregio Industrial

Las Conexiónes para manguera hidráulica de alta presión Serie 77 de Parker ofrecen alto rendimiento, montaje rápido y la flexibilidad de diseño de más de 500 configuraciones.

Las Conexiónes hidráulicas de estilo prensado Serie 77 de Parker Hannifin son Conexiónes permanentes y rentables de tipo "muerde-el-alambre" para aplicaciones de alta presión. Diseñadas para usarse con prensas Parkrimp, las Conexiónes de la serie 77 requieren menos fuerza de empuje y son fáciles de ensamblar. Su construcción compacta de una sola pieza ofrece mejor valor, flujo, y reduce la pérdida de calor y presión, así como la complejidad. Compatibles con una amplia gama de mangueras de presión de trabajo constante, las Conexiónes de la Serie 77 están diseñadas para eficiencia, seguridad y rendimiento. Cuando se combinan con la manguera No-Skive de Parker, las Conexiónes de la Serie 77 se pueden ensamblar sin eliminar la cubierta exterior de la manguera. Disponibles en múltiples materiales y una amplia variedad de configuraciones de extremo, se ofrecen en tamaños desde ¼ de pulgada hasta 2 pulgadas.

Mercados:

Militar

Construcción

Silvicultura

Servicios de Campo Petrolero

Industrial

Minería

Características y Beneficios:

Hexágono métrico

Fácil acoplamiento por presión

Múltiples materiales disponibles, como acero y acero inoxidable

Amplia gama de configuraciones de extremo

Una sola pieza reduce la complejidad y los puntos potenciales de fuga

La tecnología No-Skive ofrece procesos de producción fáciles, eficientes y seguros

Aplicaciones:

Fluidos hidráulicos y aceites lubricantes de base petrolífera

Mangueras Compatibles:

387 (solo -20 a -32)

487 (solo -20 a -32)

787 (solo -8 a -32)

797 (solo -8 a -32

Preguntas Frecuentes

¿Qué ventaja ofrece la tecnología Seal-Lok de Parker?

La tecnología Seal-Lok proporciona sellado superior sin necesidad de selladores adicionales, ideal para aplicaciones de alta presión. Suminregio Industrial es distribuidor autorizado Parker.

¿Por qué elegir conexiones largas en sistemas hidráulicos?

Las conexiones largas facilitan la instalación en espacios reducidos y proporcionan mejor acceso durante el mantenimiento. Suminregio Industrial ofrece asesoría técnica especializada.

Especificaciones técnicas Parker 1JS77-20-20

Número de parte (MPN)1JS77-20-20
MarcaParker
SerieParker 1JS77 · Serie 77 — Conexión recta hembra Seal-Lok (ORFS) giratoria, versión larga, prensable Serie 77
FamiliaConexiones para Manguera
Rosca1-11/16-12 ORFS (ORFS)
Extremo ASeal-Lok (ORFS) hembra giratoria, versión larga
Extremo BEspiga de manguera prensable Serie 77
Tubo / manguera1-1/4" (dash -20)
Dimensión A4.78 in (121,4 mm)
Dimensión B2.51 in (63,8 mm)
Hexágono46 mm
MaterialAcero
SelloO-ring frontal en la cara de la tuerca (ORFS / Seal-Lok)
Mangueras compatibles387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST
Armado y prensadoPrensado permanente No-Skive con máquinas Parkrimp de Parker; dado y diámetro de prensado se consultan en CrimpSource / Sección C del catálogo 4400.
Normas y certificacionesISO 12151-1-SWSB
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker 1JS77 · Serie 77
Cotiza en línea

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker 1JS77 · Serie 77

Terminal recto prensable de la Serie 77 de Parker con tuerca hembra giratoria Seal-Lok (ORFS), versión de cuerpo largo. Sella por el O-ring frontal contra la cara plana del macho de enfrente (sello de cara, no de rosca), lo que le da buena resistencia a la vibración y facilita el desarme sin dañar el sello. Se prensa de forma permanente y sin descarne (No-Skive) sobre manguera espiralada de alta presión 387/487/787/797. Precio por pieza; armamos y prensamos el ensamble sin costo sobre manguera 387, 387TC, 387ST, 487, 487TC, 487ST, 787, 787TC, 787ST, 797, 797TC, 797ST.

Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio Disponibilidad
1JS77-6-8 11/16-16 ORFS 1/2" 2.67 in (67,8 mm) 1.45 in (36,8 mm) 22 mm — Acero Cotizar Consultar
1JS77-8-8 13/16-16 ORFS 1/2" 2.80 in (71,2 mm) 1.58 in (40,2 mm) 22 mm — Acero $ 417.99 MXN En stock
1JS77-8-8C 13/16-16 ORFS 1/2" 2.80 in (71,2 mm) 1.58 in (40,2 mm) 22 mm — Acero Inoxidable Cotizar Consultar
1JS77-10-8 1-14 ORFS 1/2" 2.95 in (75,0 mm) 1.73 in (44,0 mm) 24 mm — Acero $ 547.59 MXN Sobre pedido
1JS77-10-10 1-14 ORFS 5/8" 3.21 in (81,5 mm) 1.86 in (47,3 mm) 24 mm — Acero $ 584.10 MXN Sobre pedido
1JS77-10-12 1-14 ORFS 3/4" 3.58 in (90,8 mm) 1.94 in (49,4 mm) 30 mm — Acero Cotizar Consultar
1JS77-12-8 1-3/16-12 ORFS 1/2" 3.15 in (80,1 mm) 1.93 in (49,1 mm) 30 mm — Acero $ 711.39 MXN Sobre pedido
1JS77-12-10 1-3/16-12 ORFS 5/8" 3.35 in (85,1 mm) 2.00 in (50,8 mm) 30 mm — Acero $ 1,021.93 MXN Sobre pedido
1JS77-12-12 1-3/16-12 ORFS 3/4" 3.68 in (93,4 mm) 2.04 in (51,9 mm) 30 mm — Acero $ 602.35 MXN En stock
1JS77-12-16 1-3/16-12 ORFS 1" 4.18 in (106,2 mm) 2.23 in (56,7 mm) 36 mm — Acero $ 821.38 MXN Sobre pedido
1JS77-16-12 1-7/16-12 ORFS 3/4" 3.90 in (99,0 mm) 2.26 in (57,5 mm) 36 mm — Acero $ 874.31 MXN Sobre pedido
1JS77-16-16 1-7/16-12 ORFS 1" 4.19 in (106,4 mm) 2.24 in (56,9 mm) 36 mm — Acero $ 912.65 MXN En stock
1JS77-16-16C 1-7/16-12 ORFS 1" 4.19 in (106,4 mm) 2.24 in (56,9 mm) 36 mm — Acero Inoxidable Cotizar Consultar
1JS77-16-20 1-7/16-12 ORFS 1-1/4" 4.71 in (119,7 mm) 2.44 in (62,0 mm) 46 mm — Acero $ 3,281.01 MXN Sobre pedido
1JS77-20-16 1-11/16-12 ORFS 1" 4.29 in (108,9 mm) 2.34 in (59,5 mm) 36 mm — Acero $ 2,006.00 MXN Sobre pedido
1JS77-20-20 esta ficha 1-11/16-12 ORFS 1-1/4" 4.78 in (121,4 mm) 2.51 in (63,8 mm) 46 mm — Acero $ 1,275.88 MXN Sobre pedido
1JS77-20-20C 1-11/16-12 ORFS 1-1/4" 4.78 in (121,4 mm) 2.51 in (63,8 mm) 46 mm — Acero Inoxidable Cotizar Consultar
1JS77-24-24 2-12 ORFS 1-1/2" 5.12 in (130,0 mm) 2.73 in (69,4 mm) 50 mm — Acero $ 4,196.35 MXN Sobre pedido
1JS77-24-24C 2-12 ORFS 1-1/2" 5.12 in (130,0 mm) 2.73 in (69,4 mm) 50 mm — Acero Inoxidable Cotizar Consultar
1JS77-32-32 2-1/2-12 ORFS 2" 6.28 in (159,5 mm) 3.52 in (89,4 mm) 65 mm — Acero $ 4,743.94 MXN Sobre pedido

Datos del catálogo oficial Parker, Conexiones para Manguera. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
