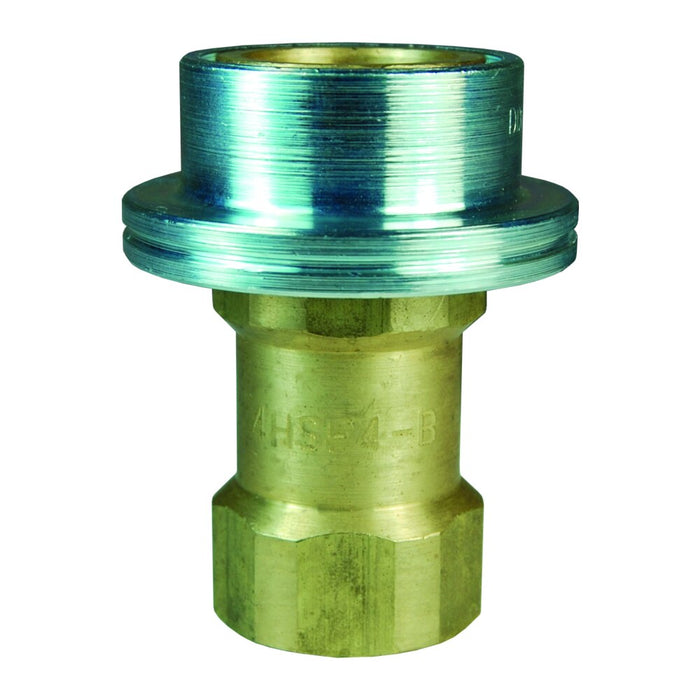

Acople Dixon Serie HS ISO-B de vapor – 1/2" latón 4HSF4-B

Acople Dixon Serie HS ISO-B de vapor – 1/2" latón 4HSF4-B

SKU 4HSF4-B
Distribuidor autorizadoProducto original Dixon · Envío a todo México
$ 962.66 MXN - $ 962.66 MXN
$ 962.66 MXN
$ 962.66 MXN - $ 962.66 MXN
$ 962.66 MXN
Disponibilidad:
Sobre pedido
Descripción

El acople Dixon 4HSF4-B de 1/2" en latón con conexión NPTF — Serie HS ISO-B de vapor original de la línea Quick Disconnect de Dixon. 1/2" de vapor acople, 1/2 nptf, latón 200005 4. Adquiérelo original con Suminregio Industrial, distribuidor autorizado Dixon en México.

Construcción y especificaciones

  • Número de parte: 4HSF4-B
  • Tipo: Acople — Serie HS ISO-B de vapor
  • Medida: 1/2"
  • Material: Latón
  • Conexión: NPTF
  • Normas: ISO 7241-B
  • Referencia: Catálogo Máster Dixon 2026, pág. 462 — ver la hoja del catálogo
  • Descripción de fábrica: 1/2" Steam Coupler, 1/2 NPTF, Brass 200005-4

Serie HS

Los acoplamientos rápidos (QD) de Dixon permiten conectar y desconectar líneas neumáticas e hidráulicas en segundos, con válvulas internas que cortan el flujo automáticamente. Cada serie sigue un perfil de intercambio estándar (ISO, industrial, agrícola) para que encuentres siempre la contraparte correcta.

Aplicaciones

Líneas neumáticas de planta, herramienta neumática, sistemas hidráulicos móviles e industriales, equipos agrícolas y de construcción.

Preguntas frecuentes

¿El acople Dixon 4HSF4-B es pieza original?
Sí. Suminregio Industrial es distribuidor autorizado Dixon en México: el 4HSF4-B es pieza nueva y original de fábrica, respaldada por la ficha del Catálogo Máster Dixon 2026 (pág. 462). Confirmamos existencia y equivalencias por WhatsApp.

¿Cómo sé la contraparte correcta para el 4HSF4-B?
Cada serie de acople rápido Dixon sigue un perfil de intercambio estándar; envíanos foto o medida de tu conexión por WhatsApp y en Suminregio Industrial te confirmamos el niple o acople exacto.

Especificaciones técnicas Dixon 4HSF4-B

Número de parte (MPN)4HSF4-B
MarcaDixon
SerieDixon DQC Serie HS Acople hembra ISO-B para vapor · Latón — Acople rápido hembra (socket) Serie HS para vapor, intercambio ISO 7241-B, rosca hembra NPTF / BSPP, latón
FamiliaAcoplamientos
Rosca1/2 NPTF (NPTF)
Extremo AAcople rápido Serie HS ISO-B (hembra/socket)
Extremo BHembra NPTF / BSPP
Cuerpo / manguera1/2"
Dimensión A2.86
Dimensión B2.29
Hexágono1-1/16
Presión de trabajo200
MaterialLatón
Presión nominal200 psi
AplicaciónAire, Aceite, Alta presión, Vapor
Rango de temperatura-70 °F a 400 °F (sellos); operación máx. 283 °F
Normas y certificacionesISO 7241-B, ANSI/NFPA B93.113M-B
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Dixon DQC Serie HS Acople hembra ISO-B para vapor · Latón
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Dixon DQC Serie HS Acople hembra ISO-B para vapor · Latón

Dixon 4HSF4-B es un acople hembra (socket) para vapor para cuerpo / manguera de 1/2" con rosca 1/2 NPTF, cuerpo de latón, presión de trabajo 200. Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Acople hembra (socket) para vapor Serie HS de Dixon para vapor, intercambiable con ISO 7241 Serie B y Parker coples para vapor Serie 60. Componentes maquinados en barra sólida de latón; balines, anillos de retención y resortes de acero inoxidable; acero platinado con cromo trivalente (ROHS); mangas de diámetro grande moleteadas; niples de acero endurecido. Sellos estándar de EPDM grado vapor de -57 °C a 204 °C (-70 °F a 400 °F); sistema de sellado del cople con doble O-ring (los inoxidables con O-ring y anillo PTFE anti extrusión). Presión máxima de trabajo 200 psi (14 bar) en todas las medidas y combinaciones de material, calculada con vapor saturado a 198 °C (388 °F); temperatura máxima de operación 194 °C (283 °F), intermitente 204 °C (400 °F). Caudal de vapor a ΔP = 10 psi en la columna de caudal (lbs/hr). No desconecte los coples en operación; use cadenas de seguridad. Cotas de la tabla: A = longitud total (Medida) ; B = D.E. máximo ; Hex = hexágono ; medidas en pulgadas. Sello: EPDM grado vapor, doble O-ring. Precio por pieza.

Tabla de medidas de la serie Dixon DQC Serie HS Acople hembra ISO-B para vapor · Latón (Dixon, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Cuerpo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
2HSF2-B 1/4 NPTF 1/4" 2.26 1.42 3/4 200 Latón $ 699.00 MXN Sobre pedido · confirmar por WhatsApp
2HSBF2-B 1/4 BSPP 1/4" 2.26 1.42 3/4 200 Latón Cotizar Consultar
3HSF3-B 3/8 NPTF 3/8" 2.51 1.73 7/8 200 Latón $ 843.44 MXN Sobre pedido · confirmar por WhatsApp
3HSBF3-B 3/8 BSPP 3/8" 2.51 1.73 7/8 200 Latón Cotizar Consultar
4HSF4-B esta ficha 1/2 NPTF 1/2" 2.86 2.29 1-1/16 200 Latón $ 962.66 MXN Sobre pedido · confirmar por WhatsApp
4HSBF4-B 1/2 BSPP 1/2" 2.86 2.29 1-1/16 200 Latón Cotizar Consultar
6HSF6-B 3/4 NPTF 3/4" 3.55 2.61 1-5/16 200 Latón $ 1,516.44 MXN En stock
6HSBF6-B 3/4 BSPP 3/4" 3.55 2.61 1-5/16 200 Latón Cotizar Consultar
8HSF8-B 1 NPTF 1" 4.13 2.98 1-5/8 200 Latón $ 2,420.10 MXN Sobre pedido · confirmar por WhatsApp
8HSBF8-B 1 BSPP 1" 4.13 2.98 1-5/8 200 Latón Cotizar Consultar

Datos del catálogo oficial Dixon, Acoplamientos. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor te confirma medida y disponibilidad el mismo día.
