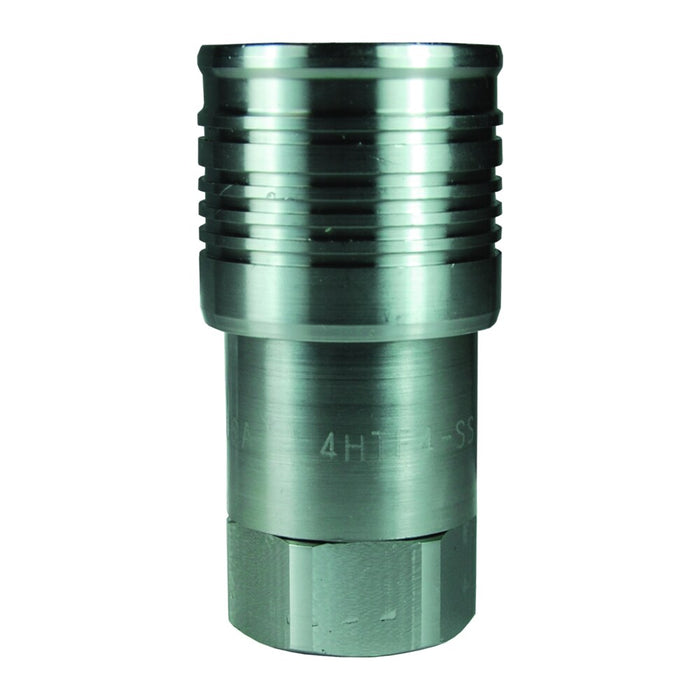

Acople Dixon Serie HT color connect – acero inoxidable 4HTF4-SS

Acople Dixon Serie HT color connect – acero inoxidable 4HTF4-SS

SKU 4HTF4-SS
Distribuidor autorizadoProducto original Dixon · Envío a todo México
$ 5,889.08 MXN - $ 5,889.08 MXN
$ 5,889.08 MXN
$ 5,889.08 MXN - $ 5,889.08 MXN
$ 5,889.08 MXN
Disponibilidad:
Sobre pedido
Descripción

El acople Dixon 4HTF4-SS en acero inoxidable con conexión NPTF — Serie HT color connect original de la línea Quick Disconnect de Dixon. 1/2 iso ff acople, 1/2 nptf, 316ss 201023 4. Adquiérelo original con Suminregio Industrial, distribuidor autorizado Dixon en México.

Construcción y especificaciones

  • Número de parte: 4HTF4-SS
  • Tipo: Acople — Serie HT color connect
  • Material: Acero Inoxidable
  • Conexión: NPTF
  • Referencia: Catálogo Máster Dixon 2026, pág. 497 — ver la hoja del catálogo
  • Descripción de fábrica: 1/2 ISO-FF Coupler, 1/2 NPTF, 316SS 201023-4

Serie HT

Los acoplamientos rápidos (QD) de Dixon permiten conectar y desconectar líneas neumáticas e hidráulicas en segundos, con válvulas internas que cortan el flujo automáticamente. Cada serie sigue un perfil de intercambio estándar (ISO, industrial, agrícola) para que encuentres siempre la contraparte correcta.

Aplicaciones

Líneas neumáticas de planta, herramienta neumática, sistemas hidráulicos móviles e industriales, equipos agrícolas y de construcción.

Preguntas frecuentes

¿El acople Dixon 4HTF4-SS es pieza original?
Sí. Suminregio Industrial es distribuidor autorizado Dixon en México: el 4HTF4-SS es pieza nueva y original de fábrica, respaldada por la ficha del Catálogo Máster Dixon 2026 (pág. 497). Confirmamos existencia y equivalencias por WhatsApp.

¿Cómo sé la contraparte correcta para el 4HTF4-SS?
Cada serie de acople rápido Dixon sigue un perfil de intercambio estándar; envíanos foto o medida de tu conexión por WhatsApp y en Suminregio Industrial te confirmamos el niple o acople exacto.

Especificaciones técnicas Dixon 4HTF4-SS

Número de parte (MPN)4HTF4-SS
MarcaDixon
SerieDixon DQC Serie HT Acople rosca hembra · Acero inoxidable 316 — Acople rápido hidráulico (cople) Serie HT cara plana ISO 16028, rosca hembra NPTF / BSPP / ORB, acero inoxidable 316
FamiliaAcoplamientos
Rosca1/2 NPTF (NPTF)
Extremo AAcople rápido Serie HT (cople, cara plana ISO 16028)
Extremo BHembra NPTF / BSPP / ORB
Cuerpo / manguera1/2"
Dimensión A3.02
Dimensión B1.54
Hexágono1-3/16"
Presión de trabajo3,400
MaterialA.I. 316
Presión nominal3,500 psi (3/8"), 3,400 psi (1/2"), 2,920 psi (5/8"–1") de trabajo, A.I. 316 conectado
AplicaciónAire, Aceite, Alta presión
Rango de temperatura-65 °F a 212 °F (sello de poliuretano); -40 °F a 250 °F (sellos de nitrilo)
Normas y certificacionesISO 16028
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Dixon DQC Serie HT Acople rosca hembra · Acero inoxidable 316
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Dixon DQC Serie HT Acople rosca hembra · Acero inoxidable 316

Dixon 4HTF4-SS es un acople hembra (socket) para cuerpo / manguera de 1/2" con rosca 1/2 NPTF, cuerpo de a.i. 316, presión de trabajo 3,400. Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Serie HT de Dixon: acople rápido hidráulico de cara plana (flush face) intercambiable con ISO 16028 y con Parker Serie FEM, Snap-Tite Serie 74, Hansen FF, Aeroquip/Eaton FD89, Stucchi FIRG serie A, Faster FFN/FFI/2FFN/2FFI y Safeway Serie FF49. Componentes maquinados de barra sólida de acero o acero inoxidable 316; balines, anillos de retención y resortes de acero inoxidable; componentes de acero platinados con cromo trivalente (ROHS); mangas y niples de acero endurecido. Presión de trabajo máxima conectado (acero): 5,000 psi de 1/4" a 1" y 3,000 psi en 1-1/2" y 2"; en A.I. 316: 3,500 psi (3/8"), 3,400 psi (1/2") y 2,920 psi (5/8" a 1"). Sellos: O-ring de poliuretano en el vástago de la válvula del cople (-65 °F a 212 °F); sello de válvula del niple de poliuretano en 1/4" a 3/4" y de nitrilo sin tensión de PTFE en 1" (-40 °F a 250 °F); sellos secundarios de nitrilo (Buna-N); anillo de PTFE antiextrusión. Opciones de sellado (prefijo): FKM (F-), EPDM (P-), FDA FKM (D-), Mil-Nitrilo (M-), combustible nitrilo (JF-), silicón (S-), Kalrez 4079/6375/7075 (K4-/K6-/K7-); tratamiento Oxy-Clean (sufijo -C1). Esta tabla: cople (socket) con rosca hembra NPTF, BSPP u ORB en acero inoxidable 316, medidas de cuerpo de 1/4" a 1". Cotas de la tabla: A = longitud total (Medida) ; B = D.E. máximo ; Hex = hexágono; medidas en pulgadas (el Máster imprime también mm). Sello: Válvula de cara plana (flush face); O-ring de poliuretano, sellos secundarios nitrilo (Buna-N), anillo PTFE antiextrusión. Precio por pieza.

Tabla de medidas de la serie Dixon DQC Serie HT Acople rosca hembra · Acero inoxidable 316 (Dixon, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Cuerpo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
3HTF3-SS 3/8 NPTF 3/8" 2.50 1.24 1" 3,500 A.I. 316 $ 4,114.74 MXN Sobre pedido · confirmar por WhatsApp
3HTBF3-SS 3/8 BSPP 3/8" 2.50 1.24 1" 3,500 A.I. 316 $ 4,184.00 MXN Sobre pedido · confirmar por WhatsApp
3HTF4-SS 1/2 NPTF 3/8" 2.72 1.24 1-1/8" 3,500 A.I. 316 $ 4,246.13 MXN Sobre pedido · confirmar por WhatsApp
3HTBF4-SS 1/2 BSPP 3/8" 2.72 1.24 1-1/8" 3,500 A.I. 316 Cotizar Consultar
4HTF4-SS esta ficha 1/2 NPTF 1/2" 3.02 1.54 1-3/16" 3,400 A.I. 316 $ 5,889.08 MXN Sobre pedido · confirmar por WhatsApp
4HTBF4-SS 1/2 BSPP 1/2" 3.02 1.54 1-3/16" 3,400 A.I. 316 Cotizar Consultar
4HTF6-SS 3/4 NPTF 1/2" 3.22 1.54 1-5/16" 3,400 A.I. 316 $ 6,003.58 MXN Sobre pedido · confirmar por WhatsApp
4HTBF6-SS 3/4 BSPP 1/2" 3.22 1.54 1-5/16" 3,400 A.I. 316 Cotizar Consultar
5HTF6-SS 3/4 NPTF 5/8" 3.32 1.67 1-1/2" 2,920 A.I. 316 $ 7,202.43 MXN Sobre pedido · confirmar por WhatsApp
5HTBF6-SS 3/4 BSPP 5/8" 3.32 1.67 1-1/2" 2,920 A.I. 316 Cotizar Consultar
6HTF6-SS 3/4 NPTF 3/4" 3.70 1.85 1-1/2" 2,920 A.I. 316 $ 7,223.32 MXN Sobre pedido · confirmar por WhatsApp
6HTBF6-SS 3/4 BSPP 3/4" 3.70 1.85 1-1/2" 2,920 A.I. 316 Cotizar Consultar
6HTF8-SS 1 NPTF 3/4" 3.82 1.92 1-3/4" 2,920 A.I. 316 $ 7,987.82 MXN Sobre pedido · confirmar por WhatsApp
6HTBF8-SS 1 BSPP 3/4" 3.82 1.92 1-3/4" 2,920 A.I. 316 Cotizar Consultar
8HTF8-SS 1 NPTF 1" 4.24 2.29 1-3/4" 2,920 A.I. 316 $ 10,739.73 MXN Sobre pedido · confirmar por WhatsApp
8HTBF8-SS 1 BSPP 1" 4.24 2.29 1-3/4" 2,920 A.I. 316 Cotizar Consultar
8HTF10-SS 1-1/4 NPTF 1" 4.34 2.29 2" 2,920 A.I. 316 $ 12,456.35 MXN Sobre pedido · confirmar por WhatsApp
8HTBF10-SS 1-1/4 BSPP 1" 4.29 2.29 2" 2,920 A.I. 316 Cotizar Consultar

Datos del catálogo oficial Dixon, Acoplamientos. Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor te confirma medida y disponibilidad el mismo día.
