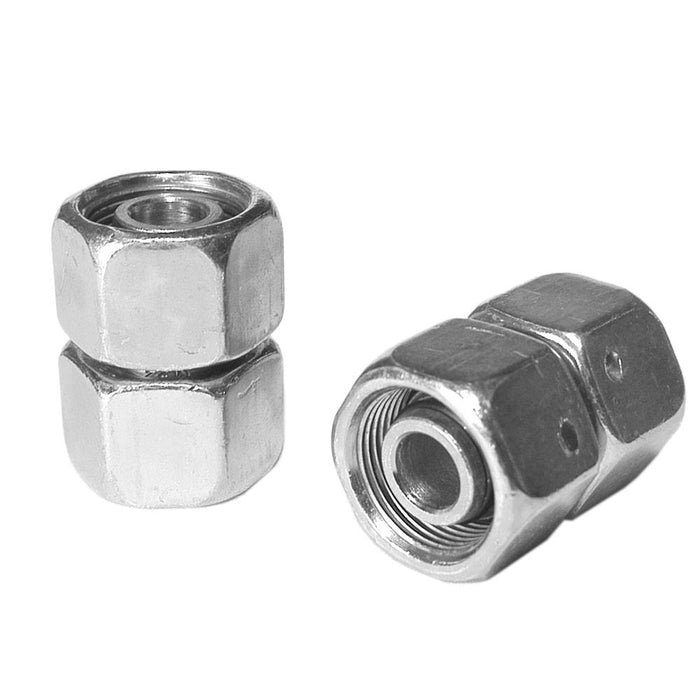

Conector Hidráulico Parker GZ22L71 — Giratorio Alta Presión
Descripción
Los conectores hidráulicos de alta presión Ermeto DIN giratorio a giratorio de Parker funcionan para la conexión de 2 tubos o mangueras con diámetros iguales o diferentes, disponibles en tipos GZ y GZR en acero y acero inoxidable — la solución especializada para uniones hidráulicas que requieren movimiento giratorio en ambos extremos.
Utilizados en aplicaciones automotrices, defensa, energía, ambiente, industrial, infraestructura, máquinas herramienta, manejo de materiales, móvil, petróleo y gas, generación de energía, proceso, transporte y agua, estos conectores ofrecen alta resistencia a corrosión y temperatura superior al acero estándar.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Conectores de acero y acero inoxidable con alta resistencia a corrosión
- Superficie de acero inoxidable con resistencia superior a medios agresivos
- Mayor resistencia a temperatura que el acero estándar
- Extiende el rango de aplicaciones y ciclo de vida
- Alta presión hasta 800 bar (Serie S) y 500 bar (Serie L)
- Conexión de tubos con diámetros iguales o diferentes
- Disponible en configuraciones GZ y GZR
- Resistencia a influencias ambientales
Aplicaciones
- Sistemas hidráulicos generales industriales
- Conexiones de tubos de diferente diámetro
- Equipos que requieren movimiento giratorio
- Sistemas de alta presión hasta 800 bar
- Aplicaciones con medios agresivos
- Maquinaria de procesamiento industrial
- Equipos móviles de construcción
- Sistemas de petróleo y gas offshore
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Marca | EO/Ermeto |
| División | Alta presión Connectors Europe Division |
| Tecnología | Fluid & Gas Handling |
| Industria | Agriculture, Automotive, Construction, Industrial Manufacturing Equipment, Marine, Material Handling, Transportation |
| Aplicación | Chemical Transfer, Combustible Transfer, Hidráulicos, Mobile Equipment, Oilfield, Packaging |
| Tipo de productos | Hidráulico DIN Fittings |
| Estilo de productos | Adjustable Position |
| Serie del producto | EO Light |
| Configuración | Giratorio to Giratorio |
| Presión de trabajo máxima | 160 bar |
| Forma | Recto |
| Tipo de conexión 1 | Macho, 24° Cone (with O-Ring) |
| Tamaño de la conexión 1 | 22 mm Tubo O.D. |
| Tipo de conexión 2 | Macho, 24° Cone (with O-Ring) |
| Tamaño de la conexión 2 | 22 mm Tubo O.D. |
Preguntas Frecuentes
¿De qué material está hecho el GZ22L71?
El cuerpo del GZ22L71 está fabricado en Acero Inoxidable.
¿Qué tipo de conexión tiene el GZ22L71?
El GZ22L71 cuenta con conexión tipo Macho.
¿Con qué normas cumple el GZ22L71?
El GZ22L71 cumple con la norma DIN.
¿Qué tamaño de conexión tiene el GZ22L71?
El GZ22L71 tiene un tamaño de conexión de 22 mm Tubo O.D..
¿Cuál es el rango de temperatura del GZ22L71?
El GZ22L71 opera en un rango de temperatura de -76 °F a 752 °F.
Documentación Técnica
Especificaciones técnicas Parker GZ22L71
| Número de parte (MPN) | GZ22L71 |
|---|---|
| Marca | Parker |
| Serie | Parker GZ · EO/EO-2 DIN 2353 (Acero inoxidable) — Unión giratoria doble EO cono 24° (swivel/swivel), EO — acero inoxidable |
| Familia | Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°) |
| Rosca | M30x2.0 (Cono 24°) |
| Extremo A | EO cono 24° giratorio (swivel) con O-ring, tuerca métrica |
| Extremo B | EO cono 24° giratorio (swivel) con O-ring, tuerca métrica |
| Tubo / manguera | 22 mm (serie L) |
| Dimensión A | 42 mm |
| Dimensión B | 44 mm |
| Hexágono | 36 mm |
| Presión de trabajo | 160 bar (2320 psi) |
| Material | Acero inoxidable |
| Sello | Cono 24° metal-metal con anillo cortante progresivo (DIN 2353 / ISO 8434-1) en el extremo de tubo; lado giratorio (swivel) con O-ring; EO-2 con sello elastomérico |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Preensamble del anillo con máquina EOMAT o herramienta manual EO; apriete según instrucciones EO/EO-2 del 4300 |
| Normas y certificaciones | ISO 8434-1, DIN 2353 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker GZ · EO/EO-2 DIN 2353 (Acero inoxidable) |
