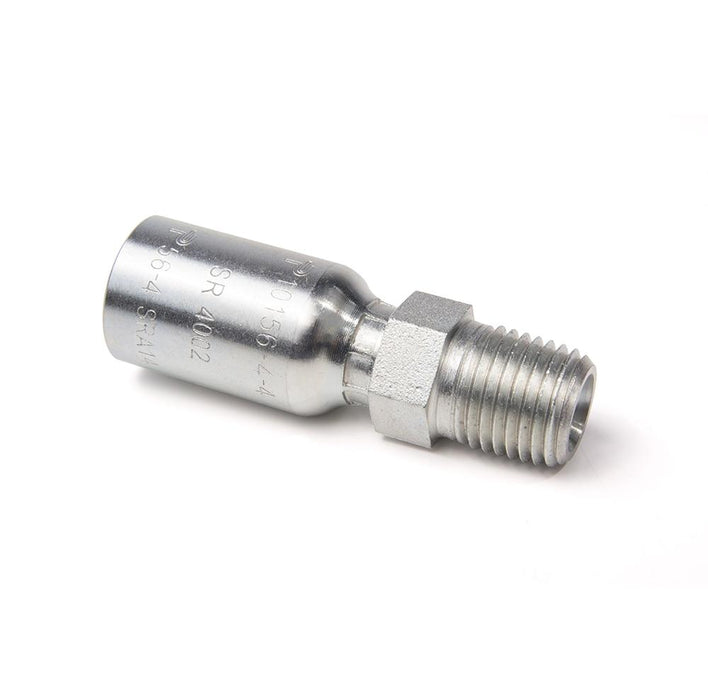

Conector Parker 10156-4-2 — Recto Manguera 1/8"
Descripción
Los conectores Global Serie 56 de Parker consolidan las series 55 y 58 en una sola línea mejorada. La Serie 56 es más corta y compacta que las series anteriores, permitiendo una reducción de peso del sistema hasta 20% y facilitando el enrutamiento de ensambles en espacios reducidos. Los conectores Serie 56 ofrecen un proceso de crimpado más simple, rápido y seguro al crimpar la manga a longitud completa, siendo la solución ideal para aplicaciones hidráulicas de presión media.
Estos conectores son especialmente útiles en equipos industriales, maquinaria móvil, equipos de transporte, maquinaria agrícola, construcción, herramientas de máquinas y camiones de desechos donde se requieren conexiones hidráulicas confiables y eficientes.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Consolidación de dos series en una para reducir inventario
- Más corto y compacto para facilitar instalación en espacios reducidos
- Crimpado de manga a longitud completa sin necesidad de marcado
- Reducción de peso hasta 20% comparado con series anteriores
- Numeración global con conexiones métricas e imperiales
- Compatible con dados de Serie 55 existentes
- Proceso de crimpado más fácil, seguro y rápido
Aplicaciones
- Sistemas hidráulicos de presión media
- Equipos agrícolas y maquinaria móvil
- Maquinaria de construcción
- Sistemas con aceites lubricantes
- Equipos de manejo de materiales
- Herramientas de máquinas industriales
- Camiones de desechos y basura
- Equipos utilitarios industriales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Forma | Recto |
| Configuración | Manguera a Puerto |
| Tipo de conexión 1 | Manguera |
| Tamaño de la conexión 1 | 1/8 pulgada Manguera I.D., 3 mm Hose I.D. |
| Tipo de conexión 2 | Macho, NPTF, Rigid |
| Tamaño de la conexión 2 | 1/4"-18 pulgada Thread |
| Tamaño hexagonal | 5/8 pulgada (see drawing legend H) |
| Fitting Length | 1.56 pulgada (see drawing legend A), 40 mm (see drawing legend A) |
| Connection Length | 15/16 pulgada Cut-off allowance, 24 mm Cut-off allowance |
| Presión de trabajo máxima | 5000 psi (Dependent on Manguera), 34.5 MPa (Dependent on hose) |
| Tecnología | Fluid & Gas Handling |
| Marca | Parker |
| Para tipo de fluido | Aceite, Hidráulico Fluids, Agua, Aire (Neumático Media) |
| Material del cuerpo | Acero |
| Revestimiento | Chromium 6 Free-plated |
Preguntas Frecuentes
¿De qué material está hecho el 10156-4-2?
El cuerpo del 10156-4-2 está fabricado en Acero.
¿Qué tipo de conexión tiene el 10156-4-2?
El 10156-4-2 cuenta con conexión tipo Manguera.
¿Qué tamaño de conexión tiene el 10156-4-2?
El 10156-4-2 tiene un tamaño de conexión de 1/8 inch Manguera I.D..
¿Para qué aplicaciones sirve el 10156-4-2?
El 10156-4-2 está diseñado para aplicaciones de Public Works.
¿A qué serie pertenece el 10156-4-2?
El 10156-4-2 pertenece a la serie Parker Global Fittings - 56 Series - Inch. Disponible con envío a todo México en Suminregio Industrial.
Documentación Técnica
Especificaciones técnicas Parker 10156-4-2
| Número de parte (MPN) | 10156-4-2 |
|---|---|
| Marca | Parker |
| Serie | Parker 10156 · Serie 56 — Conexión recta macho NPT rígida, prensable Serie 56 |
| Familia | Conexiones para Manguera |
| Rosca | 1/4-18 NPT (NPT) |
| Extremo A | NPT macho rígido (Taper Pipe) |
| Extremo B | Espiga de manguera prensable Serie 56 |
| Tubo / manguera | 1/8" (dash -2) |
| Dimensión A | 1.56 in (40 mm) |
| Dimensión B | 15/16 in (24 mm) |
| Hexágono | 5/8 in |
| Material | Acero |
| Sello | Rosca cónica NPT |
| Mangueras compatibles | No especificada por modelo en la página (manguera termoplástica Parker Parflex Serie 56) |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Prensado permanente con máquinas Parkrimp, dado según CrimpSource |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker 10156 · Serie 56 |
