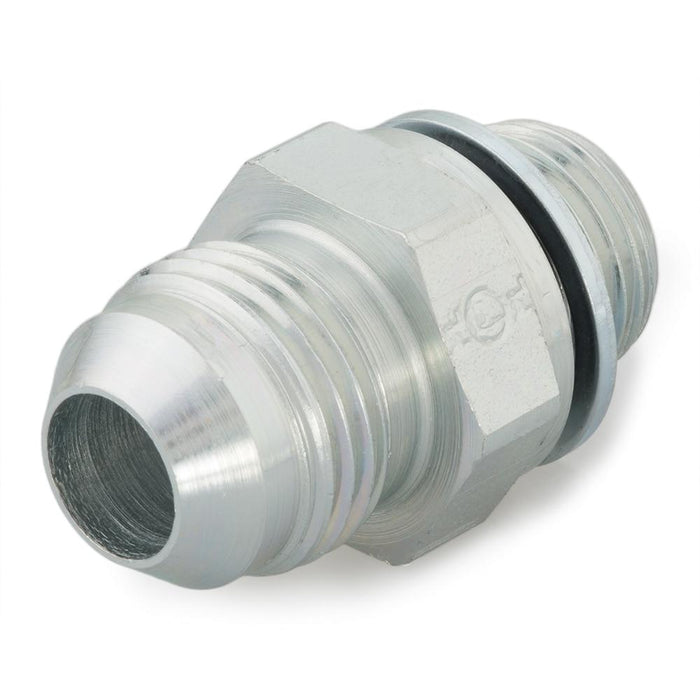

Conector Parker 12M24F8OMXS Triple-Lok Métrico 3000 PSI
Descripción
Los conectores y adaptadores para tubos JIC de 37° Triple-Lok® de Parker cumplen con los requisitos de SAE J514 e ISO 8434-2, ofreciendo la gama más amplia de extremos de puerto de la industria. El diseño Triple-Lok cuenta con un área de sello metal-metal pequeña que resulta en un diseño compacto, bajo torque de ensamble y capacidad para alta temperatura y presión, siendo reconocido como el estándar mundial para conexiones hidráulicas confiables.
Estos conectores son ampliamente utilizados en equipos de construcción, sistemas terrestres militares, elevadores aéreos, maquinaria agrícola, equipos de manejo de materiales, sistemas marinos militares y transmisiones de motores donde se requieren conexiones de alta presión libres de fugas.
Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.
Características y Beneficios
- Fácilmente adaptable a tubos en pulgadas, métricos y mangueras
- Amplia selección de opciones de extremos de puerto incluyendo ORB, NPTF, BSPP-ED, BSPP-ORR
- Port Stud robusto con tuerca de bloqueo más larga que elimina daños y fugas
- Recubrimiento ToughShield Plus que supera 3,000 horas sin óxido rojo
- Tuercas de acero inoxidable con recubrimiento anti-gripaje
- Disponible en acero, acero inoxidable y latón
- Tamaños de 1/8" a 2½" con presiones hasta 7500 psi
Aplicaciones
- Conexiones de fluidos hidráulicos de alta presión
- Sistemas de manejo de gases industriales
- Maquinaria de construcción pesada
- Equipos agrícolas de alta demanda
- Sistemas hidráulicos militares
- Elevadores y plataformas aéreas
- Transmisiones de motores industriales
- Equipos de manejo de materiales
Especificaciones Técnicas
| Especificación | Valor |
|---|---|
| Tipo de conexión | 37° Flare, Tubo to Metric-ORR |
| Cumplimiento con especificaciones | SAE J514 |
| Presión dinámica máxima | 3000 psi |
| Forma | Recto |
| Tamaño de la conexión 1 | Macho abocinado 37° |
| Diámetro exterior del tubo de la conexión 1 | 3/4 pulgada, 18, 20 mm |
| Tamaño de la conexión 2 | Macho Metric O-Ring Retaining Ring |
| Tamaño de la rosca de la conexión 2 | M24x1.5 mm |
| Material de la junta tórica | Nitrilo 90 Durometer |
| Material del cuerpo | Acero |
Preguntas Frecuentes
¿Cuál es la presión máxima del 12M24F8OMXS?
El 12M24F8OMXS tiene una presión dinámica máxima de 3000 psi.
¿De qué material está hecho el 12M24F8OMXS?
El cuerpo del 12M24F8OMXS está fabricado en Acero.
¿Qué tipo de conexión tiene el 12M24F8OMXS?
El 12M24F8OMXS cuenta con conexión tipo 37° Flare.
¿Con qué normas cumple el 12M24F8OMXS?
El 12M24F8OMXS cumple con la norma SAE J514.
¿Qué tamaño de conexión tiene el 12M24F8OMXS?
El 12M24F8OMXS tiene un tamaño de conexión de Macho abocinado 37°.
Documentación Técnica
Especificaciones técnicas Parker 12M24F8OMXS
| Número de parte (MPN) | 12M24F8OMXS |
|---|---|
| Marca | Parker |
| Serie | Parker F8OMX · Triple-Lok 37° (Acero) — Conector recto macho JIC 37° a rosca métrica (Metric-ORR), Triple-Lok — acero |
| Familia | Tube fittings Triple-Lok 37° (JIC) |
| Rosca | M24x1.5 (Métrica) |
| Extremo A | JIC 37° (abocinado) para tubo |
| Extremo B | rosca métrica macho paralela con o-ring (Metric-ORR) |
| Tubo / manguera | 18, 20 mm (3/4 in) (dash -12) |
| Dimensión A | 44.5 mm |
| Hexágono | 30 mm |
| Presión de trabajo | 3000 psi |
| Material | Acero |
| Sello | Abocinado a 37° metal-metal (SAE J514) |
| Aplicación | Aceite, Alta presión |
| Armado y prensado | Tubo abocinado a 37° con abocinador Parker; se arma con tuerca BTX y férula TX del mismo dash |
| Normas y certificaciones | SAE J514, ISO 8434-2 |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker F8OMX · Triple-Lok 37° (Acero) |
