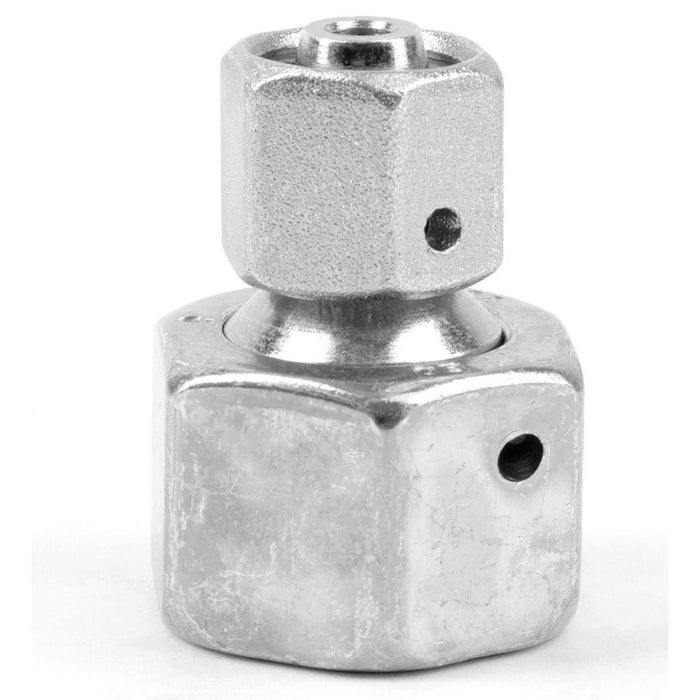

Conector Parker GZR12L/12SCF — Giratorio Reductor DIN

Conector Parker GZR12L/12SCF — Giratorio Reductor DIN

SKU GZR12L/12SCF
$ 812.56 MXN - $ 812.56 MXN
$ 812.56 MXN
$ 812.56 MXN - $ 812.56 MXN
$ 812.56 MXN
Disponibilidad:
Sobre pedido
Descripción

Los conectores hidráulicos de alta presión Ermeto DIN giratorio a giratorio de Parker funcionan para la conexión de 2 tubos o mangueras con diámetros iguales o diferentes, disponibles en tipos GZ y GZR en acero y acero inoxidable — la solución especializada para uniones hidráulicas que requieren movimiento giratorio en ambos extremos.

Utilizados en aplicaciones automotrices, defensa, energía, ambiente, industrial, infraestructura, máquinas herramienta, manejo de materiales, móvil, petróleo y gas, generación de energía, proceso, transporte y agua, estos conectores ofrecen alta resistencia a corrosión y temperatura superior al acero estándar.

Disponible en Suminregio Industrial, distribuidor autorizado Parker en México, con envío a todo el país y asesoría técnica especializada.

Características y Beneficios

  • Conectores de acero y acero inoxidable con alta resistencia a corrosión
  • Superficie de acero inoxidable con resistencia superior a medios agresivos
  • Mayor resistencia a temperatura que el acero estándar
  • Extiende el rango de aplicaciones y ciclo de vida
  • Alta presión hasta 800 bar (Serie S) y 500 bar (Serie L)
  • Conexión de tubos con diámetros iguales o diferentes
  • Disponible en configuraciones GZ y GZR
  • Resistencia a influencias ambientales

Aplicaciones

  • Sistemas hidráulicos generales industriales
  • Conexiones de tubos de diferente diámetro
  • Equipos que requieren movimiento giratorio
  • Sistemas de alta presión hasta 800 bar
  • Aplicaciones con medios agresivos
  • Maquinaria de procesamiento industrial
  • Equipos móviles de construcción
  • Sistemas de petróleo y gas offshore

Especificaciones Técnicas

Especificación Valor
Marca EO/Ermeto
División Alta presión Connectors Europe Division
Tecnología Fluid & Gas Handling
Industria Agriculture, Automotive, Construction, Industrial Manufacturing Equipment, Marine, Material Handling, Transportation
Aplicación Chemical Transfer, Combustible Transfer, Hidráulicos, Mobile Equipment, Oilfield, Packaging
Tipo de productos Hidráulico DIN Fittings
Estilo de productos Adjustable Position, Reductor
Serie del producto EO Light/Heavy
Configuración Giratorio to Giratorio
Presión de trabajo máxima 400 bar
Forma Recto
Tipo de conexión 1 Macho, 24° Cone (with O-Ring)
Tamaño de la conexión 1 12 mm Tubo O.D.
Tipo de conexión 2 Macho, 24° Cone (with O-Ring)
Tamaño de la conexión 2 12 mm Tubo O.D.

Preguntas Frecuentes

¿De qué material está hecho el GZR12L/12SCF?

El cuerpo del GZR12L/12SCF está fabricado en Acero.

¿Qué tipo de conexión tiene el GZR12L/12SCF?

El GZR12L/12SCF cuenta con conexión tipo Macho.

¿Con qué normas cumple el GZR12L/12SCF?

El GZR12L/12SCF cumple con la norma DIN.

¿Qué tamaño de conexión tiene el GZR12L/12SCF?

El GZR12L/12SCF tiene un tamaño de conexión de 12 mm Tubo O.D..

¿Cuál es el rango de temperatura del GZR12L/12SCF?

El GZR12L/12SCF opera en un rango de temperatura de -40 °F a 572 °F.

Documentación Técnica

Especificaciones técnicas Parker GZR12L/12SCF

Número de parte (MPN)GZR12L/12SCF
MarcaParker
SerieParker GZR · EO/EO-2 DIN 2353 (Acero) — Unión giratoria reductora EO cono 24° (swivel/swivel), EO — acero
FamiliaTube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°)
RoscaM20x1.5 / M18x1.5 (Cono 24°)
Extremo AEO cono 24° giratorio (swivel) con O-ring, tuerca métrica T1
Extremo BEO cono 24° giratorio (swivel) con O-ring, tuerca métrica T2 (tamaño reducido)
Tubo / manguera12 mm / 12 mm (serie L/S)
Dimensión A36.5 mm
Dimensión B36.0 mm
Hexágono24 mm
Presión de trabajo400 bar (5800 psi)
MaterialAcero
AcabadoZincado libre de Cr(VI) (CF)
SelloCono 24° metal-metal con anillo cortante progresivo (DIN 2353 / ISO 8434-1) en el extremo de tubo; lado giratorio (swivel) con O-ring; EO-2 con sello elastomérico
Armado y prensadoPreensamble del anillo con máquina EOMAT o herramienta manual EO; apriete según instrucciones EO/EO-2 del 4300
Normas y certificacionesISO 8434-1, DIN 2353
Unidad de ventaPieza
Catálogo del fabricanteDescargar PDF Parker GZR · EO/EO-2 DIN 2353 (Acero)
Cotiza en línea
Descargar ficha técnica

Tiempo de entrega

Consulta nuestra política de envíos para más información

Todas las medidas de la conexión Parker GZR · EO/EO-2 DIN 2353 (Acero)

Parker GZR12L/12SCF para tubo / manguera de 12 mm / 12 mm con rosca M20x1.5 / M18x1.5, cuerpo de acero, presión de trabajo 400 bar (5800 psi). Precio de lista en MXN por pieza; disponibilidad y entrega se confirman por WhatsApp el mismo día hábil.

Unión giratoria reductora (GZR, 'Swivel Union Reducer') con dos extremos giratorios EO de distinto tamaño ('Flareless Swivel / Flareless Swivel'), ambos cono 24° DIN 2353 / ISO 8434-1 con sello O-ring (X1), según el catálogo Parker 4300, Sección D (págs. D47–D48, un solo metaobjeto). Combina tubos de la serie L y S (columna Series: L, S, L/S o S/L; el primer tamaño corresponde al lado 1 con rosca T1 y el segundo al lado 2 con rosca T2). Se ordena completa (GZR16/12S + sufijo), sin OMD. Versión en acero (sufijo CF); PN por medida según la tabla del catálogo Parker 4300 (Sección D). Cotas: Dim. A = L1, Dim. B = L2 (la tabla no trae L3); hexágono = S1 (lado 1), S2 es el hexágono del lado 2. El campo rosca indica T1 / T2 (roscas métricas de las tuercas giratorias). Precio por pieza; armamos y prensamos el ensamble sin costo.

Tabla de medidas de la serie Parker GZR · EO/EO-2 DIN 2353 (Acero) (Parker, catálogo oficial). Cotas en pulgadas (in) o milímetros (mm) según se indica en cada celda.
Parte Rosca Tubo / manguera Dim. A Dim. B Hex. Presión Material Precio lista MXN Disponibilidad Cotizar
GZR06L/06SCF M14x1.5 / M12x1.5 6 mm / 6 mm 32.5 mm 32.0 mm 17 mm 500 bar (7250 psi) Acero $ 815.55 MXN Sobre pedido · confirmar por WhatsApp
GZR08/06LCF M14x1.5 / M12x1.5 8 mm / 6 mm 33.0 mm 32.0 mm 17 mm 500 bar (7250 psi) Acero $ 748.16 MXN Sobre pedido · confirmar por WhatsApp
GZR08L/08SCF M16x1.5 / M14x1.5 8 mm / 8 mm 32.5 mm 33.0 mm 19 mm 500 bar (7250 psi) Acero $ 639.39 MXN Sobre pedido · confirmar por WhatsApp
GZR10/06LCF M16x1.5 / M12x1.5 10 mm / 6 mm 34.0 mm 33.0 mm 19 mm 500 bar (7250 psi) Acero $ 674.02 MXN Sobre pedido · confirmar por WhatsApp
GZR10/08LCF M16x1.5 / M14x1.5 10 mm / 8 mm 34.0 mm 34.0 mm 19 mm 500 bar (7250 psi) Acero Cotizar Consultar
GZR10L/10SCF M18x1.5 / M16x1.5 10 mm / 10 mm 34.0 mm 33.5 mm 22 mm 500 bar (7250 psi) Acero $ 773.52 MXN Sobre pedido · confirmar por WhatsApp
GZR12/06LCF M18x1.5 / M12x1.5 12 mm / 6 mm 34.0 mm 33.0 mm 22 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR12/08LCF M18x1.5 / M14x1.5 12 mm / 8 mm 34.0 mm 33.0 mm 22 mm 400 bar (5800 psi) Acero $ 539.02 MXN Sobre pedido · confirmar por WhatsApp
GZR12/10LCF M18x1.5 / M16x1.5 12 mm / 10 mm 34.0 mm 33.0 mm 22 mm 400 bar (5800 psi) Acero $ 580.02 MXN Sobre pedido · confirmar por WhatsApp
GZR12L/12SCF esta ficha M20x1.5 / M18x1.5 12 mm / 12 mm 36.5 mm 36.0 mm 24 mm 400 bar (5800 psi) Acero $ 812.56 MXN Sobre pedido · confirmar por WhatsApp
GZR15/08LCF M22x1.5 / M14x1.5 15 mm / 8 mm 39.0 mm 38.0 mm 27 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR15/10LCF M22x1.5 / M16x1.5 15 mm / 10 mm 39.0 mm 38.0 mm 27 mm 400 bar (5800 psi) Acero $ 620.02 MXN Sobre pedido · confirmar por WhatsApp
GZR15/12LCF M22x1.5 / M18x1.5 15 mm / 12 mm 39.0 mm 38.0 mm 27 mm 400 bar (5800 psi) Acero $ 831.66 MXN Sobre pedido · confirmar por WhatsApp
GZR18/10LCF M26x1.5 / M16x1.5 18 mm / 10 mm 37.0 mm 37.5 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR18/12LCF M26x1.5 / M18x1.5 18 mm / 12 mm 36.5 mm 37.5 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR18/15LCF M26x1.5 / M22x1.5 18 mm / 15 mm 38.5 mm 39.5 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR18L/16SCF M26x1.5 / M24x1.5 18 mm / 16 mm 39.0 mm 41.5 mm 32 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR22/12LCF M30x2.0 / M18x1.5 22 mm / 12 mm 42.5 mm 43.5 mm 36 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR22/15LCF M30x2.0 / M22x1.5 22 mm / 15 mm 42.5 mm 43.5 mm 36 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR22/18LCF M30x2.0 / M26x1.5 22 mm / 18 mm 42.0 mm 44.0 mm 36 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR22L/20SCF M30x2.0 / M30x2.0 22 mm / 20 mm 44.0 mm 47.0 mm 36 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR28/15LCF M36x2.0 / M22x1.5 28 mm / 15 mm 46.5 mm 47.5 mm 41 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR28/18LCF M36x2.0 / M26x1.5 28 mm / 18 mm 39.5 mm 48.0 mm 41 mm 250 bar (3630 psi) Acero $ 1,252.82 MXN Sobre pedido · confirmar por WhatsApp
GZR28/22LCF M36x2.0 / M30x2.0 28 mm / 22 mm 46.0 mm 46.0 mm 41 mm 250 bar (3630 psi) Acero $ 754.01 MXN Sobre pedido · confirmar por WhatsApp
GZR28L/25SCF M36x2.0 / M36x2.0 28 mm / 25 mm 46.0 mm 50.5 mm 41 mm 250 bar (3630 psi) Acero $ 1,941.86 MXN Sobre pedido · confirmar por WhatsApp
GZR35/18LCF M45x2.0 / M26x1.5 35 mm / 18 mm 48.0 mm 51.0 mm 50 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR35/22LCF M45x2.0 / M30x2.0 35 mm / 22 mm 48.0 mm 51.0 mm 50 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR35/28LCF M45x2.0 / M36x2.0 35 mm / 28 mm 48.0 mm 51.0 mm 50 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR35L/30SCF M45x2.0 / M42x2.0 35 mm / 30 mm 52.0 mm 59.0 mm 50 mm 250 bar (3630 psi) Acero $ 2,032.47 MXN Sobre pedido · confirmar por WhatsApp
GZR42/22LCF M52x2.0 / M30x2.0 42 mm / 22 mm 52.0 mm 55.5 mm 60 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR42/28LCF M52x2.0 / M36x2.0 42 mm / 28 mm 52.0 mm 55.5 mm 60 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR42/35LCF M52x2.0 / M45x2.0 42 mm / 35 mm 52.0 mm 56.5 mm 60 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR42L/38SCF M52x2.0 / M52x2.0 42 mm / 38 mm 52.0 mm 62.0 mm 60 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR08/06SCF M16x1.5 / M14x1.5 8 mm / 6 mm 33.0 mm 34.0 mm 19 mm 800 bar (11600 psi) Acero Cotizar Consultar
GZR10/06SCF M18x1.5 / M14x1.5 10 mm / 6 mm 33.0 mm 34.5 mm 22 mm 800 bar (11600 psi) Acero Cotizar Consultar
GZR10/08SCF M18x1.5 / M16x1.5 10 mm / 8 mm 33.0 mm 34.5 mm 22 mm 800 bar (11600 psi) Acero $ 858.06 MXN Sobre pedido · confirmar por WhatsApp
GZR12/06SCF M20x1.5 / M14x1.5 12 mm / 6 mm 36.0 mm 37.5 mm 24 mm 630 bar (9140 psi) Acero Cotizar Consultar
GZR12/08SCF M20x1.5 / M16x1.5 12 mm / 8 mm 36.0 mm 37.5 mm 24 mm 630 bar (9140 psi) Acero Cotizar Consultar
GZR12/10SCF M20x1.5 / M18x1.5 12 mm / 10 mm 36.0 mm 38.0 mm 24 mm 630 bar (9140 psi) Acero Cotizar Consultar
GZR16/10SCF M24x1.5 / M18x1.5 16 mm / 10 mm 39.0 mm 41.5 mm 30 mm 630 bar (9140 psi) Acero Cotizar Consultar
GZR16/12SCF M24x1.5 / M20x1.5 16 mm / 12 mm 39.0 mm 41.5 mm 30 mm 630 bar (9140 psi) Acero Cotizar Consultar
GZR16S/15LCF M24x1.5 / M22x1.5 16 mm / 15 mm 39.5 mm 41.0 mm 30 mm 400 bar (5800 psi) Acero $ 991.48 MXN Sobre pedido · confirmar por WhatsApp
GZR20/12SCF M30x2.0 / M20x1.5 20 mm / 12 mm 44.0 mm 47.0 mm 36 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR20/16SCF M30x2.0 / M24x1.5 20 mm / 16 mm 44 mm 47.5 mm 36 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR20S/18LCF M30x2.0 / M26x1.5 20 mm / 18 mm 44 mm 47.0 mm 36 mm 400 bar (5800 psi) Acero Cotizar Consultar
GZR25/16SCF M36x2.0 / M24x1.5 25 mm / 16 mm 46 mm 51.0 mm 46 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR25/20SCF M36x2.0 / M30x2.0 25 mm / 20 mm 46 mm 51.5 mm 46 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR25S/22LCF M36x2.0 / M30x2.0 25 mm / 22 mm 46 mm 50.5 mm 46 mm 250 bar (3630 psi) Acero $ 1,197.73 MXN Sobre pedido · confirmar por WhatsApp
GZR30/16SCF M42x2.0 / M24x1.5 30 mm / 16 mm 52 mm 58.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR30/20SCF M42x2.0 / M30x2.0 30 mm / 20 mm 52 mm 59.0 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR30/25SCF M42x2.0 / M36x2.0 30 mm / 25 mm 52 mm 60.5 mm 50 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR30S/28LCF M42x2.0 / M36x2.0 30 mm / 28 mm 52 mm 58.0 mm 50 mm 250 bar (3630 psi) Acero Cotizar Consultar
GZR38/20SCF M52x2.0 / M30x2.0 38 mm / 20 mm 52 mm 61.5 mm 60 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR38/25SCF M52x2.0 / M36x2.0 38 mm / 25 mm 52 mm 63.0 mm 60 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR38/30SCF M52x2.0 / M42x2.0 38 mm / 30 mm 52 mm 64.5 mm 60 mm 420 bar (6090 psi) Acero Cotizar Consultar
GZR38S/35LCF M52x2.0 / M45x2.0 38 mm / 35 mm 52 mm 61.5 mm 60 mm 250 bar (3630 psi) Acero Cotizar Consultar

Datos del catálogo oficial Parker, Tube fittings EO/EO-2 DIN 2353 (Ermeto, cono 24°). Las celdas con — no están publicadas por el fabricante. ¿No ves tu combinación? Escríbenos por WhatsApp y un asesor arma y prensa el ensamble sin costo.
