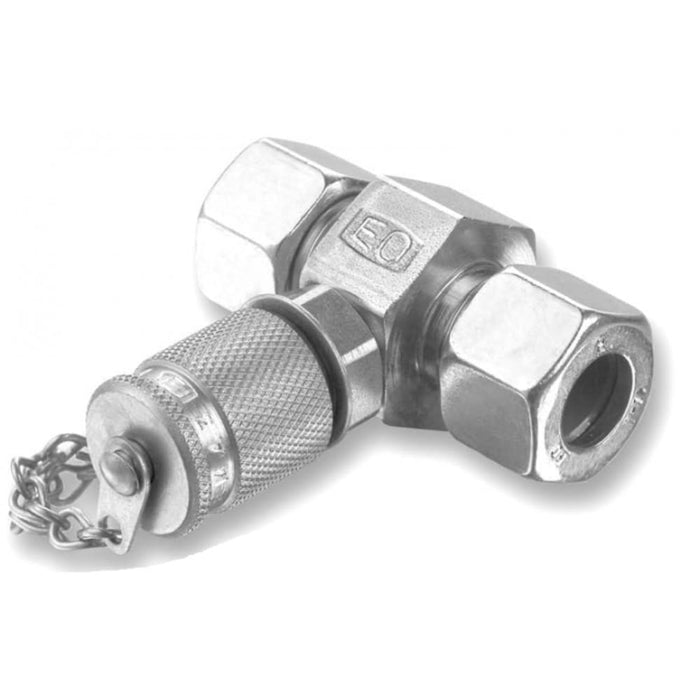

Conexión en Tee de Unión Parker GMA3/12SCF con Punto de Prueba M16x2 para Sistema Hidráulico
Descripción
La Conexión en Tee de Unión Parker GMA3/12SCF es la solución ideal para sistemas hidráulicos que requieren una conexión robusta y confiable. Fabricada en acero de alta calidad, esta unión en tee cuenta con un conector de punto de prueba M16x2, lo que permite un fácil acceso para la medición de presión y el mantenimiento del sistema. Con una presión estática máxima de 10,100 psi y una presión dinámica máxima de 9,100 psi, este componente está diseñado para soportar condiciones exigentes, garantizando un rendimiento óptimo y duradero. Además, su diseño incluye conexiones de tubo de 12S con estilo macho de 24° y un sistema de tuerca y férula, asegurando una instalación sencilla y segura. Mejore la eficiencia y la seguridad de su sistema hidráulico con esta conexión en tee de Parker, una elección que combina calidad y funcionalidad. Adquierelo en Suminregio Industrial
Los productos de diagnóstico de Parker están diseñados para instalarse en un conjunto de manguera o línea de tubo sin necesidad de desplazar el adaptador de puerto, funcionando en conjunto con productos de diagnóstico electrónicos y equipos mecánicos de detección de presión y temperatura.
Las tes de diagnóstico en línea de Parker están diseñadas en torno a las dos interfaces más comunes de tubo y manguera hidráulica: sello de cara con junta tórica (ORFS), Seal-Lok, y campana de 37° JIC, Triple-Lok®. Desarrolladas para funcionar en conjunto con productos de diagnóstico electrónicos disponibles en la División de Acoplamientos Rápidos de Parker y otros equipos mecánicos de detección de presión y temperatura, esta línea de productos está diseñada para instalarse en un conjunto de manguera o línea de tubo sin desplazar el adaptador de puerto.
Mercados:
• Construcción
• Móvil
• Agricultura
• Manipulación de Materiales
• Máquina Herramienta
• Petróleo y Gas
• Mantenimiento, Reparación y Operaciones (MRO)
Características/Beneficios:
• La función de giro ORFS y campana de 37° ofrece posicionamiento ilimitado sin desplazar el adaptador de puerto.
• El hexágono del cuerpo agrandado y alargado garantiza que el puerto de diagnóstico ofrezca un agarre completo de roscas y capacidad de presión.
• La línea de productos de te de diagnóstico incluye: Punto de Prueba de Diagnóstico (Serie EMA3 y PD), adaptador de conversión y adaptadores para manómetros.
• Disponibles en acero en tamaños desde ¼” hasta 1 ½” o de 6 mm hasta 38 mm con presiones de trabajo de hasta 10,000 psi.
Aplicaciones:
• Mediciones de presión y temperatura en línea
• Muestreo de aceite en línea
• Diagnóstico en campo sin remover los adaptadores de puerto.
Preguntas Frecuentes
¿Para qué se utiliza el punto de prueba M16x2 en esta conexión?
El punto de prueba M16x2 permite el fácil acceso para medición de presión en sistemas hidráulicos. Suminregio Industrial ofrece este producto con garantía de calidad Parker.
¿Qué aplicaciones son ideales para esta conexión en tee?
Ideal para sistemas hidráulicos industriales, maquinaria pesada y equipos que requieren conexiones robustas. En Suminregio Industrial asesoramos sobre su aplicación específica.
Especificaciones técnicas Parker GMA3/12S
| Número de parte (MPN) | GMA3/12SCF |
|---|---|
| Marca | Parker |
| Serie | Parker GMA3 · Unión tee EO con punta de diagnóstico M16 x 2.0 integrada — Unión tee EO tubo-tubo con punta de diagnóstico (test point) M16 x 2.0 integrada, series L y S, acero zinc-níquel |
| Familia | Ermeto EO |
| Rosca | M16 x 2.0 (punta de diagnóstico) (Métrica) |
| Extremo A | Tubo métrico EO 24° (serie L/S) |
| Extremo B | Punta de diagnóstico M16 x 2.0 |
| Tubo / manguera | 12 mm (serie S) |
| Dimensión A | 57 mm |
| Dimensión B | 49 mm |
| Dimensión E | 24 mm |
| Hexágono | 24 / 24 mm |
| Presión de trabajo | 9100 psi |
| Material | Acero zinc-níquel (CF) |
| Presión nominal | 2,300 a 9,100 psi dinámica según tamaño (ver tabla) |
| Mangueras compatibles | Tubo métrico 6 a 42 mm (series L y S) |
| Aplicación | Aceite, Alta presión |
| Unidad de venta | Pieza |
| Catálogo del fabricante | Descargar PDF Parker GMA3 · Unión tee EO con punta de diagnóstico M16 x 2.0 integrada |
